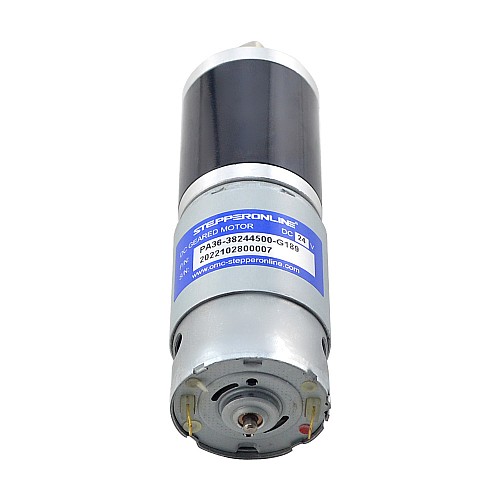

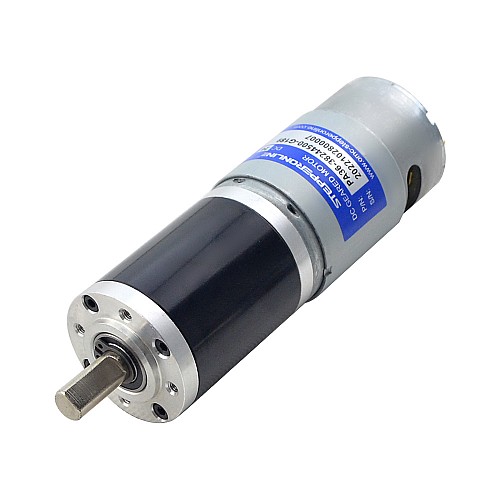

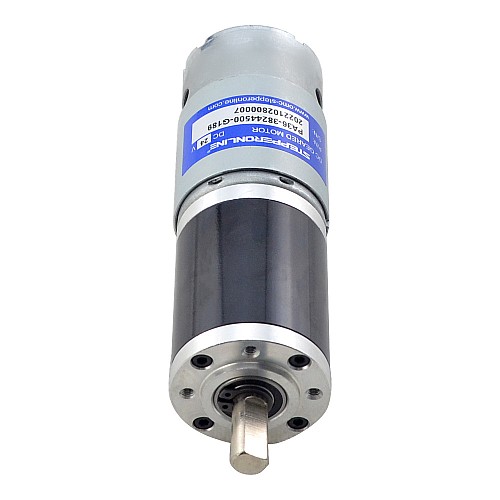

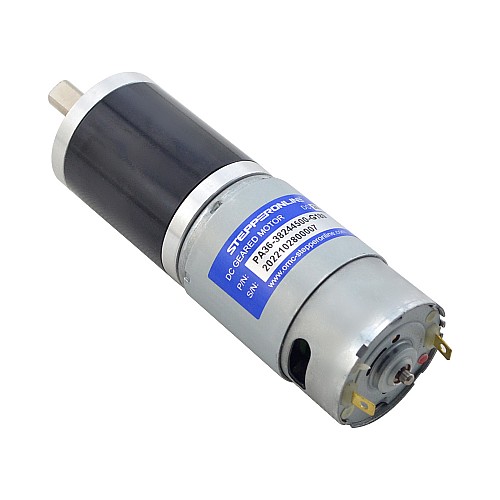

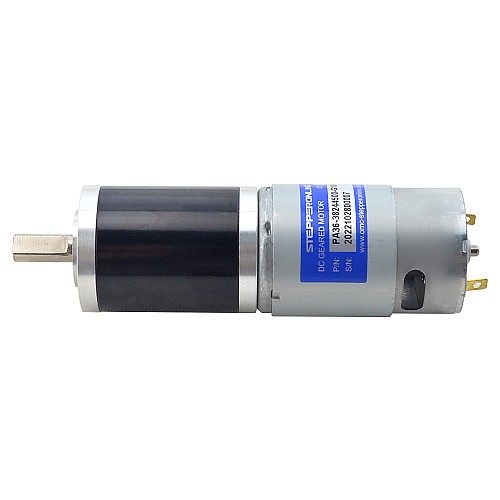

Коллекторный мотор-редуктор 24 В постоянного тока 25 кг·см/17 об/мин с планетарным редуктором 189:1

Это стандартный 24-вольтовый щеточный электродвигатель постоянного тока, создающий крутящий момент 25 кгс·см при 17 об/мин. Это небольшой и недорогой двигатель, подходящий для применений с низким крутящим моментом и высокой скоростью.

В сочетании с планетарным редуктором 189:1 этот двигатель обеспечивает большую эффективность, более высокий крутящий момент и более тихую работу двигателя.

Электрические характеристики

• Номер детали: PA36-38244500-G189
• Номинальное напряжение: 24 В
• Номинальный крутящий момент: 25 кг.см (345 унций.дюйм)
• Номинальный ток: 600 мА
• Номинальная скорость: 17 об/мин
• Номинальная мощность: 7,2 Вт
• Ток холостого хода: 100 мА
• Скорость холостого хода: 24 об/мин
• Направление вращения: по часовой стрелке/против часовой стрелки
• Тип двигателя: Щеточный двигатель постоянного тока

Характеристики редуктора

• Тип редуктора: Планетарный
• Передаточное отношение: 189:1
• Максимально допустимый крутящий момент: 30 кг.см
• Допустимый крутящий момент (в течение 30 с): 90 кг.см
• Максимально допустимая радиальная нагрузка: <=50 Н
• Максимально допустимая осевая нагрузка: <=30 Н

Физические характеристики

• Размер двигателя: Φ37,85 x 57 мм
• Размер редуктора: Φ36 x 48,8 мм
• Диаметр вала: Φ8 мм
• Длина вала: 20 мм
• Длина D-образного выреза: 15 мм
