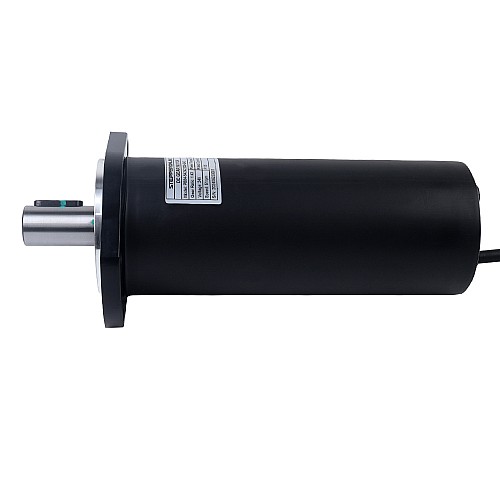

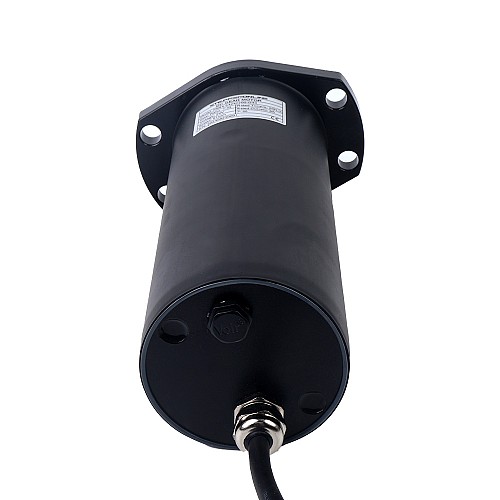

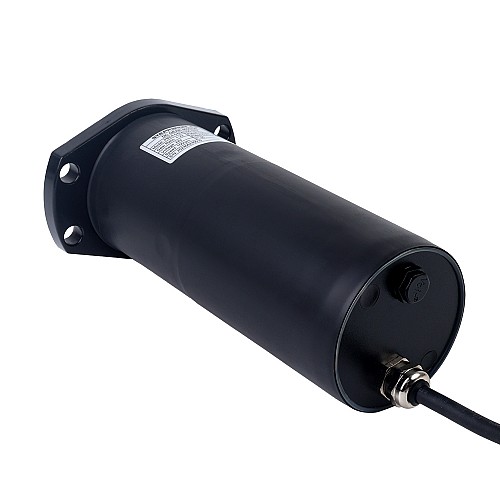

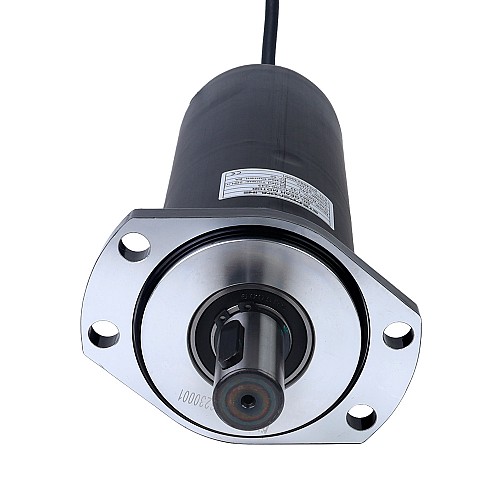

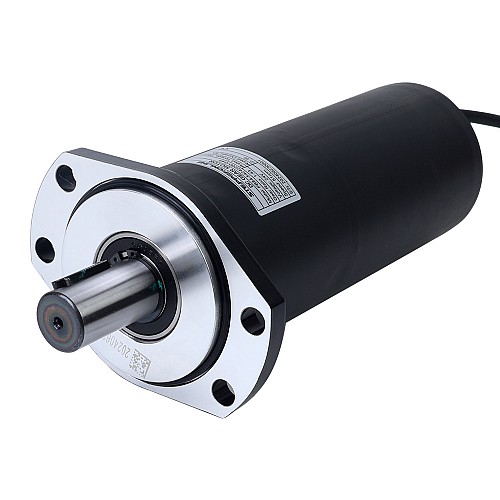

Коллекторный мотор-редуктор 24 В постоянного тока 20 Нм (2832,23 унций-дюйма) 51 об/мин с планетарным редуктором 43:1 IP66 155 °C [311 °F]

Это редукторный двигатель постоянного тока 24 В, развивающий номинальный крутящий момент 20 Н·м (2832,23 унции·дюйма) при скорости 51 об/мин. Благодаря планетарному редуктору 43:1 этот двигатель отличается повышенной эффективностью, более высоким крутящим моментом, более тихой работой, превосходной герметичностью, высоким уровнем водонепроницаемости IP66 и классом изоляции F 155°C [311°F].
Он широко используется в приложениях, требующих высокой точности, низкой скорости и высокого крутящего момента, таких как фотоэлектрические модули, прецизионные приборы, потребительская электроника и бытовая техника и т. д.

Электрические характеристики

• Номер детали: PB84-84242200-G43
• Тип двигателя: коллекторный двигатель постоянного тока
• Номинальное напряжение: 24 В
• Номинальный ток: ≤8,0 А
• Пиковый ток: ≤16,0 А
• Номинальная мощность: 138 Вт
• Номинальная скорость без коробки передач: 2200±10% об/мин
• Номинальный крутящий момент без коробки передач: 0,6 Нм (84,967 унций-дюйм)
• Максимальный крутящий момент без коробки передач: 1,2 Нм (169,93 унций-дюйм)
• Номинальная скорость с коробкой передач: 51±10% об/мин
• Номинальный крутящий момент с коробкой передач: 20 Нм (2832,23 унции на дюйм)
• Максимально допустимый крутящий момент: 40 Нм (5664,47 унций-дюйм)
• Класс изоляции: F 155°C[311°F]
• Рейтинг IP: IP66

Физические характеристики

• Тип коробки передач: Планетарная
• Передаточное отношение: 43:1
• Размер двигателя: Φ84 x 220 мм
• Диаметр вала: Φ25 мм
• Длина вала: 50 мм
• Тип вала: Шпоночный
• Длина шпоночного паза: 30 мм
