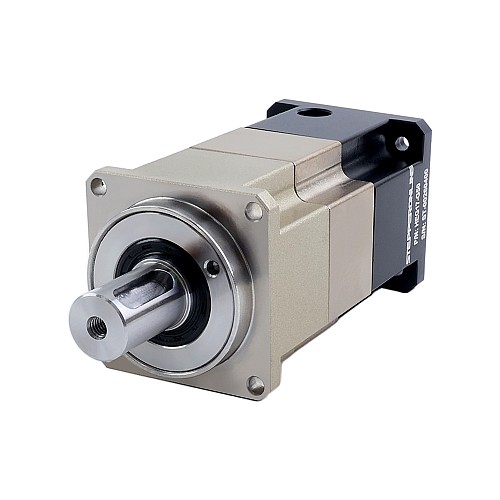

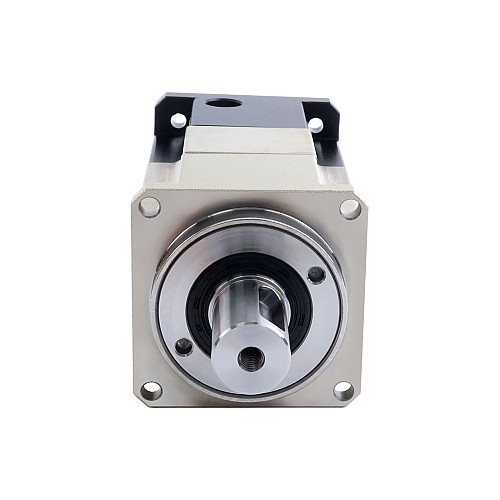

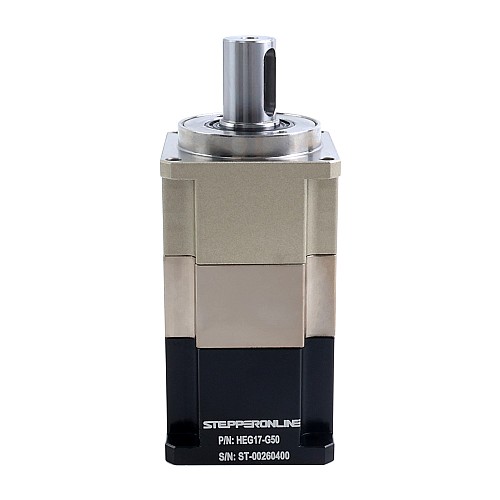

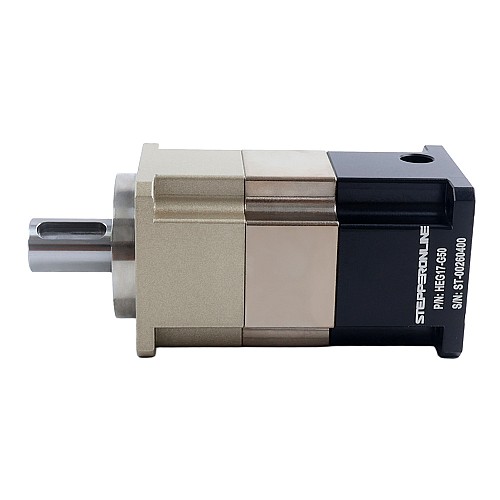

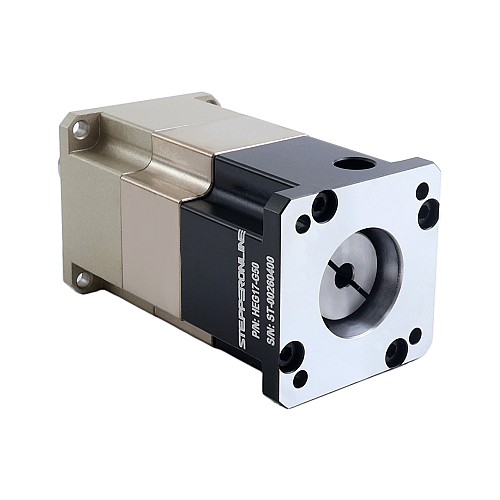

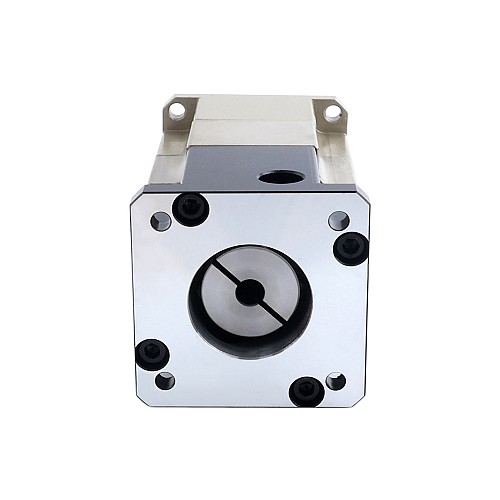

HEG Серия косозубый редуктор, передаточное число 50:1, люфт 5arc-min для шагового двигателя Nema 17

0 отзывов - Написать отзыв

руб.7874

5 + руб.7397

10 + руб.6974

50 + руб.6597

100 + руб.6259

В наличии: 200
Модель: HEG17-G50
Вес брутто: 0.70kg
Сертифицировано: ISO, CE, REACH

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В избранное Сравнить

Этот спирально-конический планетарный редуктор серии HEG имеет передаточное число 50:1 и низкий люфт 5 угловых минут. Он специально разработан для шаговых двигателей Nema 17, совместим с диаметром вала 5 мм и длиной вала до 28 мм.
Редуктор также имеет степень защиты IP65, обеспечивая надежную устойчивость к воде и пыли, что делает его идеально подходящим для сложных промышленных условий.
Оптимизированный для применения с шаговыми двигателями, он обеспечивает высокую эффективность передачи, плавную и стабильную работу, а также значительное снижение шума. Точная конструкция спирально-конической передачи дополнительно повышает нагрузочную способность, передачу крутящего момента и точность позиционирования. Идеально подходит для высокоскоростных и высокомоментных применений, включая системы автоматизации, робототехнику и другие сценарии точного управления движением.

Технические характеристики коробки передач

PN: HEG17-G50
Тип редуктора: планетарный, косозубый
Материал шестерни: легированная сталь
Передаточное отношение: 50:1
Эффективность: 94%
Зазор при отсутствии нагрузки: <=5 армин
Номинальная входная скорость: 3000 об/мин
Максимальная входная скорость: 6000 об/мин
Максимально допустимый крутящий момент: 15 Нм (132,76 фунт-дюйм)
Допустимый крутящий момент: 30 Нм (265,52 фунт-дюйм)
Максимальная осевая нагрузка вала: 135 Н
Максимальная радиальная нагрузка на вал: 165 Н
Степень водонепроницаемости: IP65
Срок службы: 20000 часов

Физические характеристики

Размер оправы: 42 x 42 мм
Длина коробки передач: 76 мм
Диаметр выходного вала: Φ13 мм
Длина выходного вала: 26 мм
Тип выходного вала: шпоночный
Диаметр входного вала: Φ5 мм
Длина входного вала: макс. 28 мм

Физические характеристики
Диаметр входного вала (мм)	v
Диаметр выходного вала (мм)	13
Длина входного вала (мм)	28
Длина выходного вала (мм)	26
Длина коробки передач (мм)	76
Зазор при отсутствии нагрузки	<=5 arcmin
Материал шестерни	Легированная сталь
Передаточное отношение	50
Размер рамы (мм)	42 x 42
Рейтинг IP	65
Серия продуктов	HEG
Соответствие размера двигателя	Nema 17 (42 x 42)
Тип выхоDного вала	Шпоночный паз
Тип коробки передач	Винтовой планетарный
