Червячный редуктор 30:1 NMRVS30, червячный редуктор, диаметр входного вала 11 мм
руб.2696
5 + руб.2585
10 + руб.2483
50 + руб.2388
100 + руб.2301
- В наличии: 10000
- Модель: NMRVS30-G30-D11
- Вес брутто: 1.22kg
- Сертифицировано: ISO
Размер редуктора составляет 57 x 57 мм, а диаметр входного вала — 11 мм. Этот червячный редуктор предназначен для шагового двигателя Nema 23 или другого двигателя размером 57 x 57 мм. Выходной вал смещен на 90° относительно ведущего вала. Помимо большого корпуса, конструкция без зазоров в корпусе обеспечивает герметичность и не требует обслуживания. Это предотвращает быструю потерю и порчу смазки, а также необходимость ее замены.
Характеристики
- Высокий крутящий момент и высокая прочность
- Червячное колесо: бронза Cu Sn12 Ni2 (UNI7013-10)
- Отличная механическая прочность и очень малый вес
- Алюминиевые блоки поставляются с синтетическим маслом и обеспечивают универсальные монтажные положения без необходимости изменения количества смазки
Характеристики редуктора
- Номер детали: NMRVS30-G30-D11
- Тип редуктора: Червячный редуктор
- Материал редуктора: Легированная сталь
- Передаточное отношение: 30:1
- Выходной макс. допустимый крутящий момент: 20 Нм (177,01 фунт-дюйм)
- Максимальная радиальная нагрузка на выходе: 1,08 кН
- Тип выходного вала: Полый
- Диаметр выходного отверстия: Φ14 мм
- Тип входного вала: Шпоночный паз
- Диаметр входного вала: Φ11 мм
- Макс. нагрузка на входной вал: Длина: 25 мм
Примечание
- Рекомендуемая скорость входного вала <= 1500 об/мин.
- Из-за большого люфта червячные редукторы не подходят для позиционирования.
Использование адаптеров втулки вала RV30-K11-D8 или RV30-K11-D6.35 для преобразования входного диаметра 11 мм в 8 мм или 6,35 мм
Если вы хотите узнать больше о разнице Для сравнения старых и новых червячных передач, пожалуйста, прочтите эту статью.

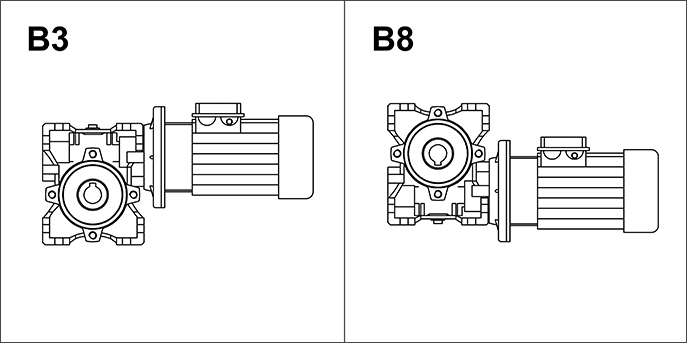

Для червячных передач обычно рекомендуется использовать тип установки B3. Если вы используете другие типы установки, свяжитесь с нами для настройки.
Универсальные варианты входа:
- Дополнительный входной вал: Расширьте конфигурацию редуктора, добавив дополнительный входной вал с противоположной стороны. (Изображение редуктора с дополнительным входным валом).
- Моторный вход (по умолчанию): Подключитесь непосредственно к двигателю для удобной передачи мощности.
- Входной вал (доступен): Подходит для применений с приводом от вала. (Модели различаются по первой букве: M для моторного входа, S для входного вала).
Дополнительные компоненты для настройки:
- Выходной вал, фланец и рычаг момента: Приобретайте эти компоненты отдельно, чтобы точно настроить редуктор под ваши нужды. (Изображение компонентов редуктора).
Варианты цветов для соответствия вашему дизайну:
- Цвет по умолчанию: Серый.
- Дополнительные цвета: Серебристый и синий (Изображение редуктора в разных цветах).
Разнообразие фланцев для различных установок:
- Круглый фланец (по умолчанию): Стандартный выбор для большинства применений.
- Квадратные и специальные монтажные фланцы: Доступны по запросу для специализированных монтажных требований.
Рекомендации по установке:
- Рекомендуемый тип установки: B3 для оптимальной работы червячного редуктора.
- Доступна индивидуальная настройка: Свяжитесь с нами, если вам нужен другой тип установки для ваших конкретных нужд.
