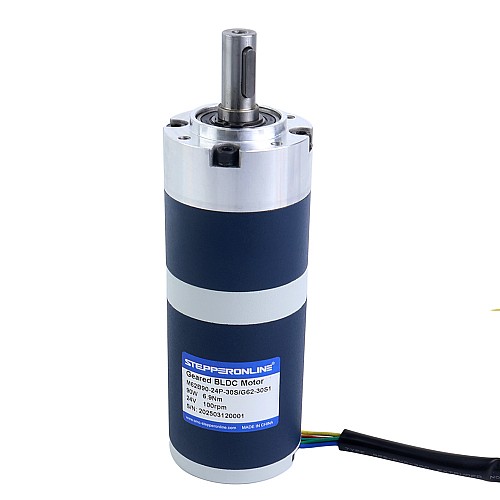

Бесщеточный мотор постоянного тока 24 В, 90 Вт, 100 об/мин, редукторный, 6,90 Нм (977,12 унций-дюймов), планетарный редуктор 30:1

Это бесщёточный двигатель постоянного тока 24 В мощностью 90 Вт с диаметром фланца Φ62 мм, номинальным крутящим моментом 6,90 Н·м (977,12 унций·дюйм) и номинальной скоростью 100 об/мин. Он оснащён планетарным редуктором с передаточным числом 30:1, обеспечивающим высокий крутящий момент для прецизионных применений. Компактная цилиндрическая конструкция облегчает интеграцию в системы с ограниченным пространством.
Благодаря компактной конструкции, высокой точности, стабильности, низкому уровню шума, длительному сроку службы и низким затратам на техническое обслуживание этот двигатель широко используется в робототехнике, промышленной автоматизации, медицинских приборах, системах безопасности и наблюдения, а также в других ответственных приложениях.

Электрические характеристики

• Номер детали: M62B90-24P-30S/G62-30S1
• Фаза: 3
• Поляки: 10
• Номинальное напряжение: 24 В
• Номинальная мощность: 90 Вт
• Номинальный ток: 5,0 А
• Номинальный крутящий момент: 6,90 Нм (977,12 унций-дюйм)
• Номинальная скорость: 100 об/мин
• Скорость без коробки передач: 3800 об/мин±10%
• Датчик: Датчик Холла
• Класс изоляции: B 130°C[266°F]

Физические характеристики

• Тип редуктора: Планетарный редуктор
• Передаточное отношение коробки передач: 30:1
• Размер рамы: Φ62 мм
• Длина корпуса: 156,5 мм
• Тип вала: Шпоночный
• Диаметр вала: Φ14 мм
• Длина вала: 39 мм
• Вес: 2,18 кг

Связь

Варианты передаточных чисел

Дополнительные передаточные числа и соответствующие им номинальные скорости/крутящие моменты см. в таблице.
