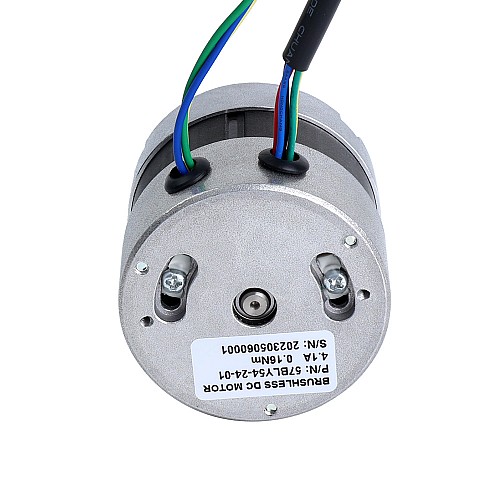

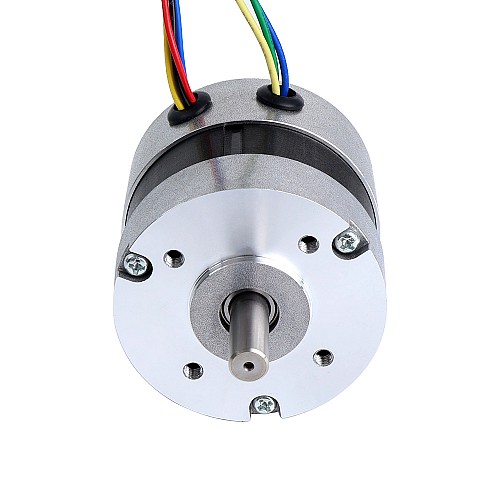

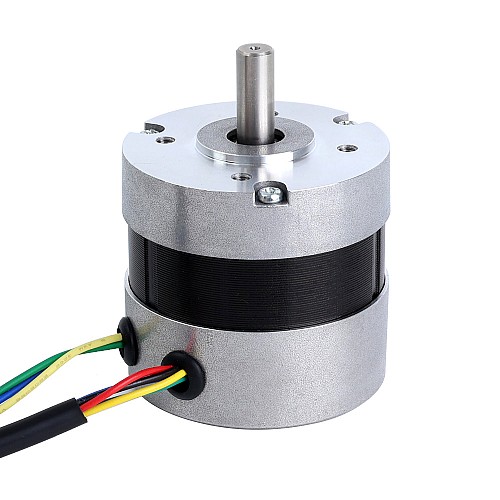

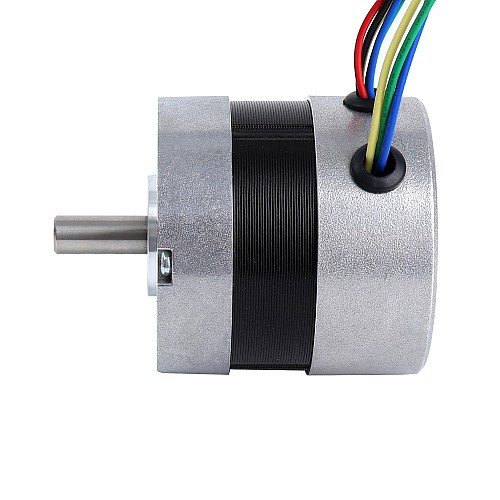

Бесщеточный двигатель постоянного тока 24 В, 4000 об/мин, 0,16 Нм, 67 Вт, 4,1 А, диаметр 57x53,5 мм

Двигатели постоянного тока изготовлены из высококачественных материалов и имеют прочную конструкцию, обеспечивающую эффективную работу и стабильный крутящий момент. Благодаря бесщёточной конструкции, они используют датчики Холла для контроля положения ротора и управления скоростью, что обеспечивает повышенную надёжность и эффективность. Двигатели STEPPERONLINE BLDC идеально подходят для широкого спектра применений.

Электрические характеристики

• Номер детали производителя: 57BLY54-24-01
• Фазы: 3
• Полюса: 4
• Сопротивление/линия: 0,6 Ом ± 10%
• Индуктивность/линия: 1,4 мГн при 1 кГц ± 20%
• Номинальное напряжение: 24 В постоянного тока
• Скорость холостого хода: 5100 об/мин ± 10%
• Номинальный крутящий момент: 0,16 Нм (22,66 унций-дюйм)
• Номинальная скорость: 4000 об/мин ± 10%
• Номинальный ток: 4,1 А
• Номинальная мощность: 67 Вт
• Константа обратной ЭДС: 3,4 В (среднеквадратичное значение/тыс. оборотов в минуту) ± 5%
• Класс изоляции: B 130 °C [266 °F]
• Сопротивление изоляции: >50 МОм мин. при 600 В постоянного тока

Физические характеристики

• Размер рамы: Φ57 мм
• Длина корпуса: 53,5 мм
• Диаметр вала: Φ8 мм
• Длина вала: 21 мм
• Количество фазных выводов: 3
• Количество выводов Холла: 3
• Длина вывода: 300 мм
• Датчик: Холла Датчик
• Вес: 450 г

Подключение
