Бесщеточный двигатель постоянного тока 24 В, 120 Вт, 600 об/мин, редукторный, 1,55 Нм (219,50 унций-дюймов), 5:1, прямозубый редуктор

0 отзывов - Написать отзыв

руб.5798

5 + руб.5559

10 + руб.5339

50 + руб.5136

100 + руб.4947

В наличии: 10000
Модель: F55B120-24GU-30S/5GU5KB
Вес брутто: 3.50kg
Сертифицировано: ISO, CE

Доступные варианты

Отправка из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

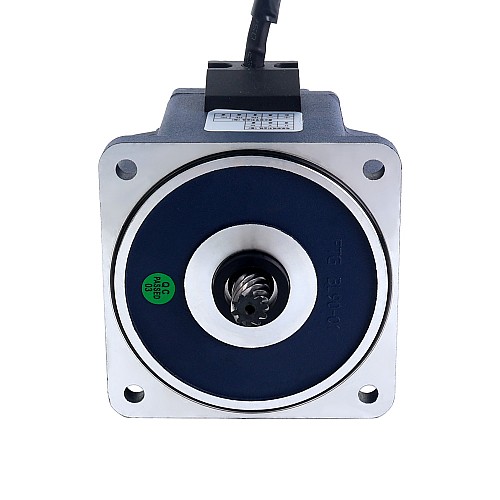

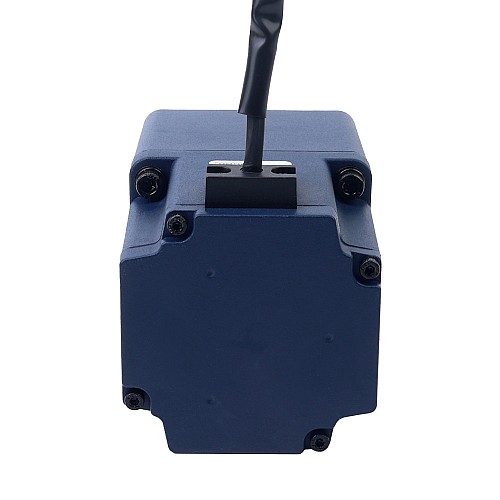

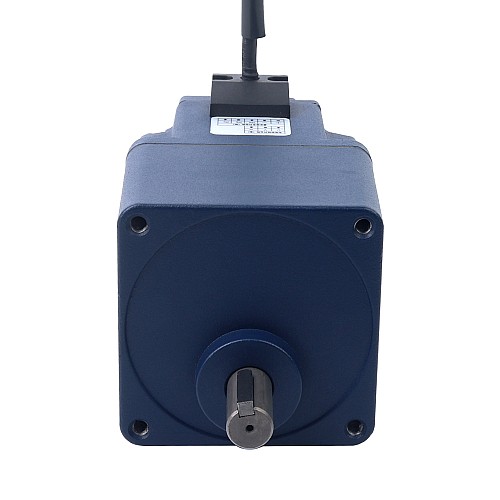

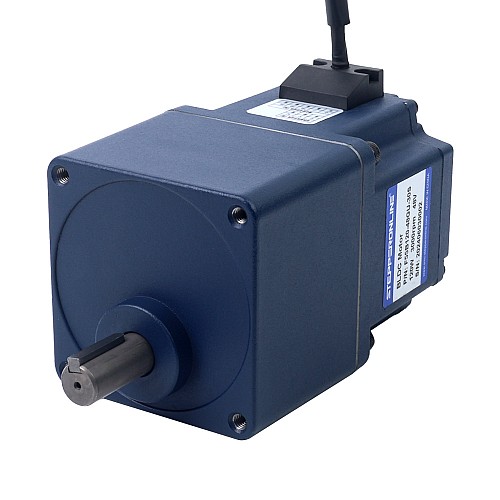

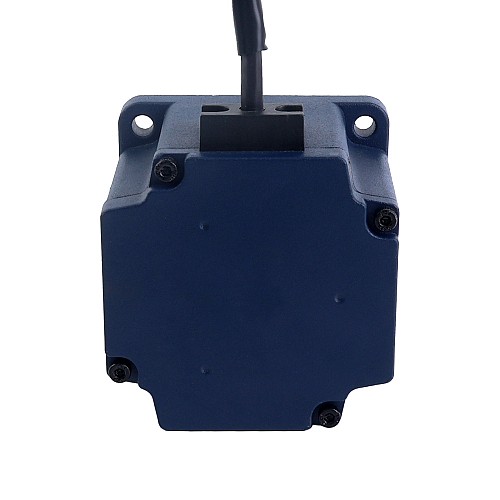

Это бесщёточный редукторный двигатель постоянного тока 24 В мощностью 120 Вт с фланцем 90 x 90 мм. Встроенный цилиндрический редуктор 5:1 обеспечивает скорость и крутящий момент до 600 об/мин и 1,55 Н·м (219,50 унций·дюйм). Благодаря компактной конструкции, высокой эффективности, низкому уровню шума, длительному сроку службы и отличной управляемости бесщёточные редукторные двигатели постоянного тока широко используются в промышленной автоматизации, бытовой технике, медицинском оборудовании, автомобильной и аэрокосмической промышленности и т. д.

Рекомендуемый драйвер BLDC для этого двигателя — BLD-510B .

Электрические характеристики

Номер детали: F55B120-24GU-30S/5GU5KB
Фаза: 3
Поляки: 10
Номинальный ток: 6,50 А
Номинальное напряжение: 24 В
Номинальная скорость: 600 об/мин
Номинальный крутящий момент: 1,55 Нм (219,50 унций-дюймов)
Ток холостого хода: 0,90 А
Номинальная мощность: 120 Вт
Класс изоляции: E 120°C[248°F]
Сопротивление изоляции: мин. 50 МОм при 500 В
Датчик: Датчик Холла
Срок службы: более 5000 часов

Физические характеристики

Размер рамы: 90x90 мм
Длина корпуса: 137 мм
Тип коробки передач: прямозубая зубчатая передача
Передаточное отношение коробки передач: 5:1
Тип вала: Шпоночный
Диаметр вала: Φ15 мм
Длина вала: 38 мм
Длина шпоночного паза: 25 мм
Подшипник: шариковый радиальный
Вес: 3,1 кг

Связь

1	2	3	4	5	6	7	8
У	В	Hb	Ха	В	-	Хк	+
Желтый (густой)	Синий (толстый)	Зеленый	Желтый	Зеленый (густой)	Черный	Синий	Красный

Тип продукта
Тип продукта	Редукторный двигатель BLDC
Электрические характеристики
Количество фаз	3
Номинальная мощность (Вт)	120
Номинальная скорость (об/мин)	600
Номинальное напряжение (В)	24
Номинальный крутящий момент (Нм)	1.55
Номинальный ток (А)	6.50
Ток холостого хода (А)	0.9
Физические характеристики
Диаметр вала (мм)	15
Длина вала (мм)	38
Длина тела (мм)	137
Передаточное отношение	5
Размер рамы (мм)	90 x 90
С коробкой передач	Да
Тип выхоDного вала	Шпоночный паз
Тип коробки передач	Квадрат Прямозубая зубчатая передача
