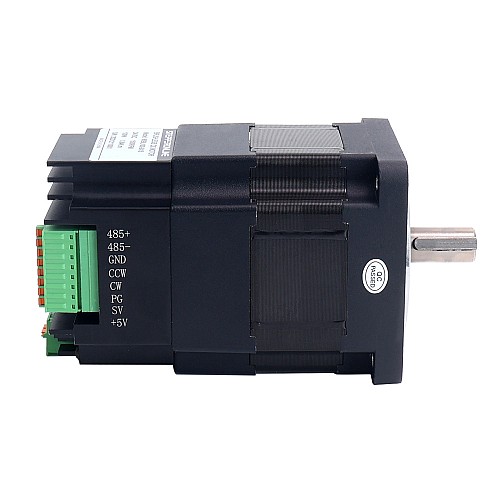

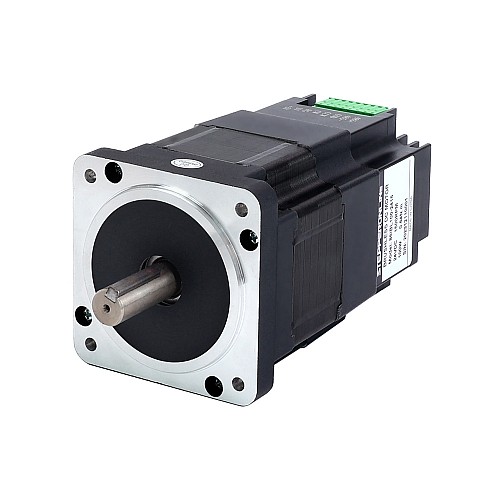

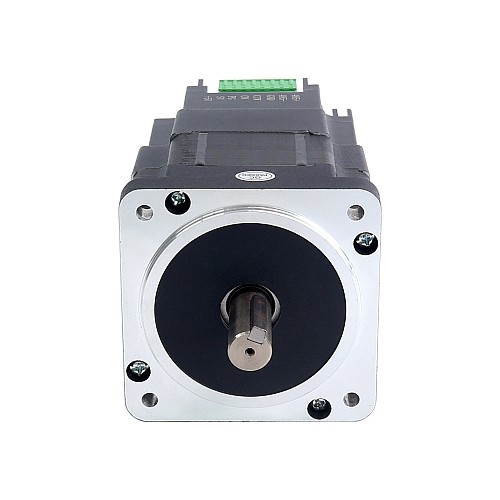

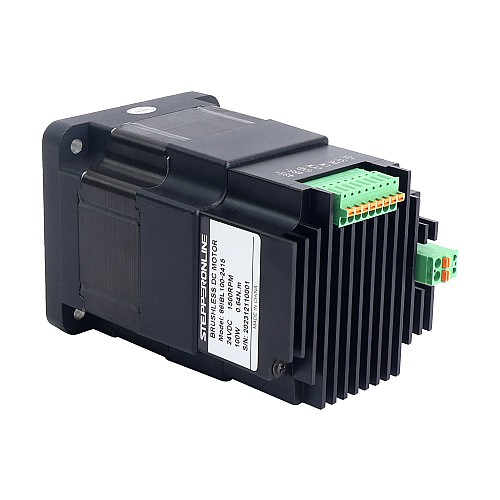

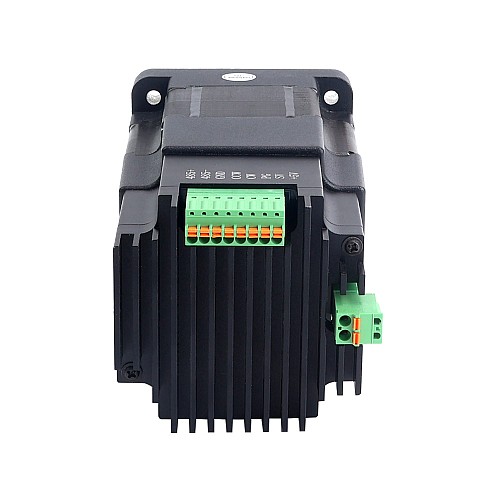

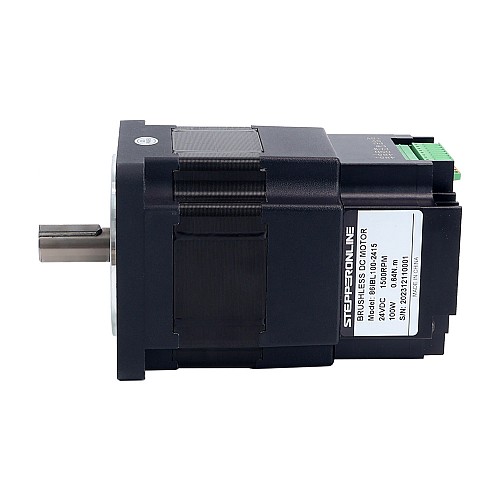

Интегрированный бесщеточный двигатель постоянного тока Nema 34 86x86x138 мм, 100 Вт, 24 В, 1500 об/мин, 0,64 Нм, 4,17 А, с драйвером

Это интегрированный бесщёточный двигатель постоянного тока Nema 34 86x86x138 мм 100 Вт 24 В 1500 об/мин 0,64 Нм 4,17 А с драйвером. Серия интегрированных бесщёточных двигателей 86IBL — это мехатронные продукты, разработанные для взаимодействия с областью промышленного автоматического управления. Этот двигатель оснащён высокопроизводительным специализированным чипом драйвера бесщёточного двигателя постоянного тока, который обладает рядом преимуществ, таких как высокая степень интеграции, малый размер, полная защита, простота и понятность подключения и высокая надёжность. Эта серия включает в себя различные интегрированные двигатели мощностью от 100 до 400 Вт. Кроме того, встроенный драйвер оснащён новой технологией ШИМ, которая позволяет бесщёточному двигателю работать на высокой скорости, с малой вибрацией, низким уровнем шума, хорошей стабильностью и высокой надёжностью.

Ключевые особенности

• Частота преобразователя 20 кГц
• Высокая производительность по низкой цене
• Двухконтурный ПИД-регулятор скорости и тока
• Интеграция, экономия места и сокращение количества проводов
• Функции сигнализации о повышенном напряжении, пониженном напряжении, перегрузке по току, пиковом значении тока, сигнале Холла и других неисправностях
• Режим связи использует стандартный протокол Modbus, использует двухпроводную последовательную линию связи на основе RS485, а режим передачи - RTU.

Электрические характеристики

• Номер детали производителя: 86IBL100-2415
• Фаза: 3
• Поляки: 8
• Номинальная мощность: 100 Вт
• Номинальное напряжение: 24 В постоянного тока
• Номинальная скорость: 1500±10% об/мин
• Номинальный ток: 4,17±10%А
• Номинальный крутящий момент: 0,64 Нм (90,63 унций-дюйм)
• Класс изоляции: B 130°C[266°F]
• Сопротивление/фаза: 0,21±10%Ом
• Индуктивность/фаза: 0,51±20%мГн
• Датчик: Холл

Физические характеристики

• Размер рамы: Nema 34 (86 x 86 мм)
• Длина корпуса: 138 мм
• Диаметр вала: 14 мм
• Длина вала: 32 мм
• Вес: 2,13 кг
