- В наличии: 10000
- Модель: 23E22S2004DJ4-300RS
- Вес брутто: 1.10kg
- Сертифицировано: ISO, CE, RoHS

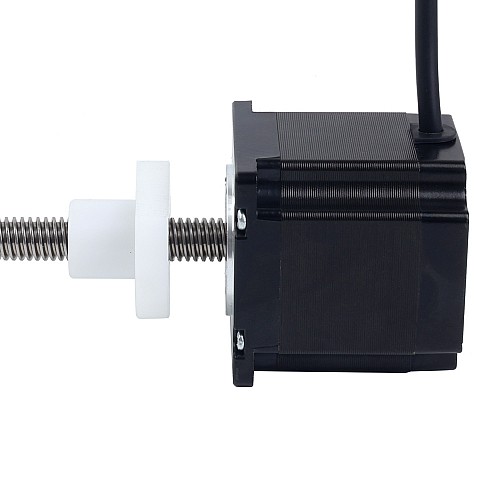

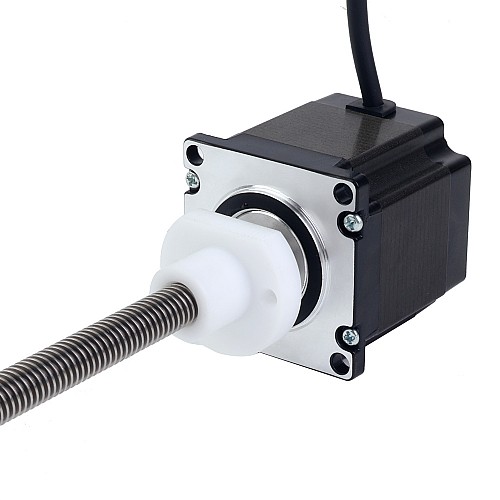

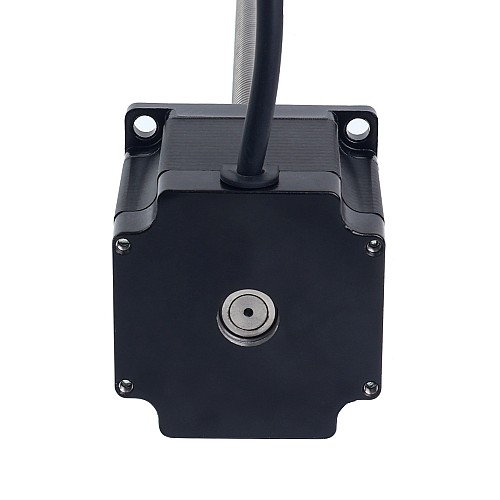

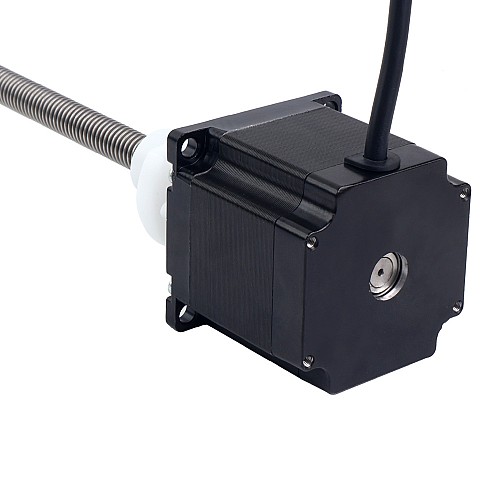

Эта модель — экономичный линейный шаговый двигатель, называемый внешним линейным актуатором Nema 23. Двигатель представляет собой 56-миллиметровый шаговый двигатель Nema 23 с углом поворота 1,8 градуса и током 2,0 А. Двигатель интегрирован с резьбовым стержнем Tr11x4 длиной 300 мм и гайкой из полиоксиметилена (POM), перемещающейся вдоль резьбового стержня.
Электрические характеристики
- Номер детали производителя: 23E22S2004DJ4-300RS
- Тип двигателя: внешний линейный шаговый двигатель
- Удерживающий момент: 1,26 Нм (178,43 унций-дюйм)
- Номинальный ток/фаза: 2,0 А
- Фазовое сопротивление: 3,60±10%Ом
- Индуктивность: 12 мГн ± 20%(1 кГц)
Физические характеристики
- Размер оправы: 57 x 57 мм
- Длина двигателя: 56 мм
- Длина ходового винта: 300 мм (11,811 дюйма)
- Диаметр ходового винта: Φ11 мм (0,433 дюйма)
- Шаг: 0,02 мм (0,0007874 дюйма)
- Шаг/оборот: 4 мм (0,1575 дюйма)
- Количество отведений: 4
- Длина кабеля: 500 мм
- Вес: 0,89 кг
Связь
А+ | А- | B+ | Б- |
Черный | Зеленый | Красный | Синий |
Как заказать индивидуальный линейный двигатель? Индивидуальный линейный шаговый двигатель
Если у вас есть только старый номер детали, получите новый здесь . Подробнее
Как мы назвали линейный двигатель? Номер детали Конструкция
Обработка концов ходового винта
Гайка с устранением люфта
Энкодеры
Тормоза
Проводка, кабели и разъемы
- Выводы проводов или разъемы
- Скрученные выводы проводов
- Термоусадочные или расширяемые трубки
- Кабельные корпуса
Винт с тефлоновым покрытием
STEPPERONLINE предоставляет гайки с устранением люфта для внешних ходовых винтов линейных приводов (кроме размера 34) и некаптивных линейных приводов с ходовым винтом (кроме размеров 24 и 34).
После миллионов циклов между ходовым винтом и стандартной пластиковой гайкой STEPPERONLINE может появиться номинальный люфт.
STEPPERONLINE гарантирует несколько миллионов циклов, но физический люфт может увеличиться. Для уменьшения или устранения люфта STEPPERONLINE предоставляет пружинную конструкцию гайки с устранением люфта.
В соответствии с требованиями применения, клиенты могут легко выбрать энкодеры с индексным выходом или без него, а также метод вывода - одинарный или дифференциальный.
Также можно свободно выбирать различное разрешение для более легкого и точного позиционирования.
Все стандартные энкодеры STEPPERONLINE являются оптическими и инкрементальными. При выборе энкодера внимательно изучите параметры, особенно размер, разрешение, индекс и метод вывода.
Если в приложениях клиента требуется комбинация винта и гайки без смазки, STEPPERONLINE предлагает ходовые винты линейных приводов с тефлоновым покрытием.
Линейные приводы с ходовыми винтами с тефлоновым покрытием обеспечивают более длительный жизненный цикл и лучшее усилие тяги по сравнению с обычными винтами из нержавеющей стали.
Тефлоновое покрытие может быть нанесено на весь ассортимент ходовых винтов STEPPERONLINE и все типы линейных приводов, такие как External, Non-Captive и Captive.
Кроме того, гайка с устранением люфта также может комбинироваться с винтом с тефлоновым покрытием.
