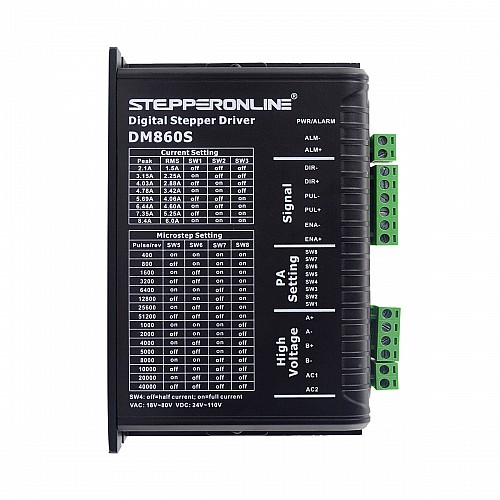

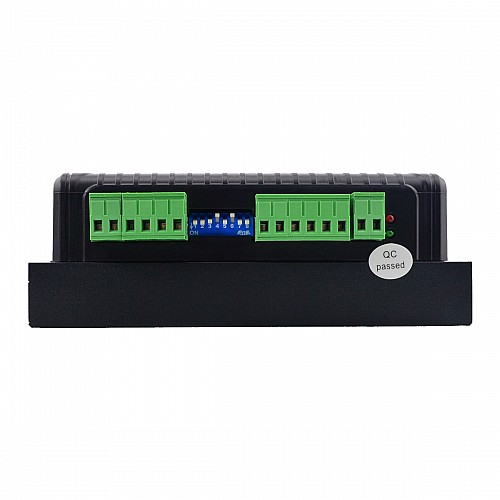

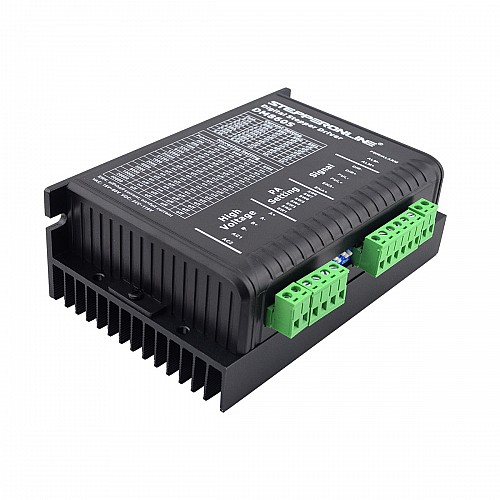

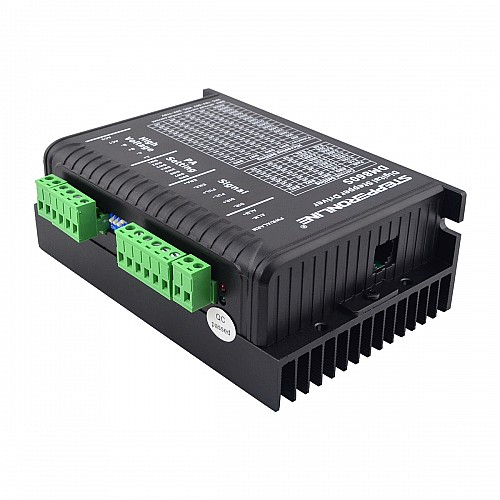

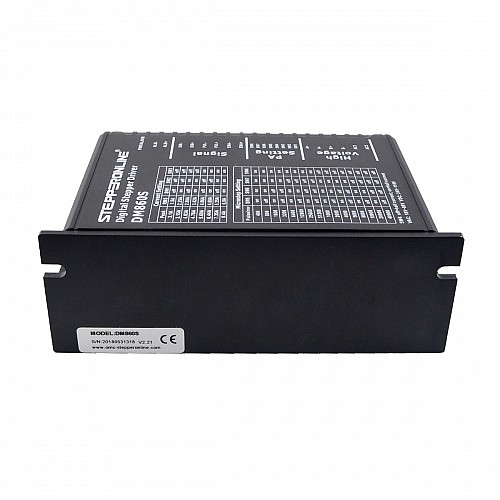

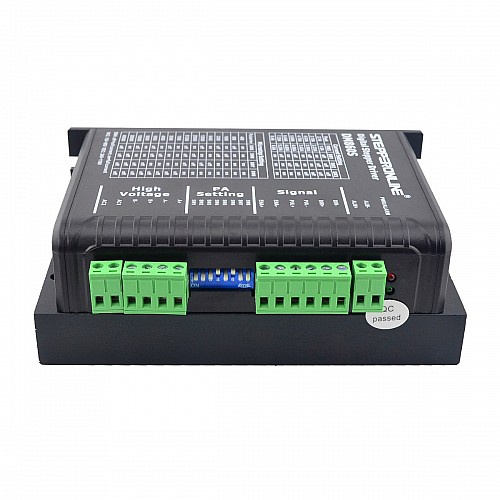

Цифровой шаговый драйвер 2.1-8.4A 24-70VAC или 30-110VDC для двигателя Nema 34

DM860S — это двухфазный цифровой шаговый драйвер на основе 32-битной технологии цифровой обработки сигналов (DSP). Разрешение микрошага и выходной ток могут быть настроены пользователем. Он использует усовершенствованный алгоритм управления, обеспечивающий уникальную плавность работы системы, оптимальный крутящий момент и стабильность в среднем диапазоне. По сравнению с традиционными аналоговыми приводами, DM860S обеспечивает значительно меньший уровень шума, меньшее нагревание и более плавное движение шагового двигателя. Его уникальные характеристики делают DM860S идеальным выбором для приложений с высокими требованиями. Настоятельно рекомендуется использовать в качестве драйвера NEMA 17 и NEMA 23.

Основные характеристики:

• Входное напряжение DC 30–110 В / AC 24–70 В
• Автоматическая настройка параметров и самодиагностика двигателя
• Многошаговый режим, низкий уровень шума, низкое тепловыделение, плавное движение
• Компенсация крутящего момента на высокой скорости
• 15 выбираемых микрошаговых разрешений, включая 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000
• Технология управления переменным током, высокая токовая эффективность
• 8 выбираемых пиковых токов, включая 1,00 А, 1,46 А, 1,91 А, 2,37 А, 2,84 А, 3,31 А, 3,76 А, 4,20 А
• Частота входного импульса до 200 кГц, совместимый с ТТЛ и оптически изолированный вход
• Внутреннее управление ускорением и замедлением, значительное улучшение плавности запуска и остановки двигателя
• Подходит для 2-фазных и 4-фазных двигателей, хорошо работает как драйвер NEMA 17, драйвер NEMA 23
• Поддержка режимов PUL/DIR и CW/CCW
• Сохранение положения двигателя
• Оптически изолированный вход и совместимость с 5 В ~ 24 В
• Задаваемые пользователем микрошаги
• Защита от перегрузки по току и перенапряжению

Электрические характеристики:

• Выходной пиковый ток: 2,1–8,4 А
• Постоянный ток: 7,5 А
• Входное напряжение: DC 30–110 В / AC 24–70 В
• Частота импульсного входа: 0–200 кГц

Рабочая среда и другие характеристики (Tj = 25 ℃/77 ℉):

• Охлаждение: естественное или принудительное
• Окружающая среда: избегайте пыли, масляного тумана и агрессивных газов
• Влажность: 40–90 % отн. влажн.
• Рабочая температура: 0 ℃ – 70 ℃
• Вибрация: 10-55 Гц / 0,15 мм
• Температура хранения: -20°C - 80°C
• Вес: около 580 г
