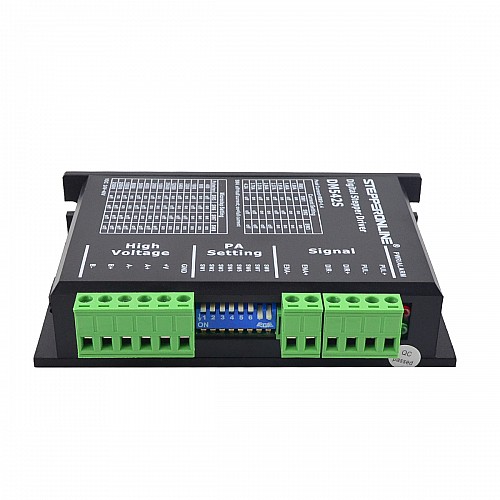

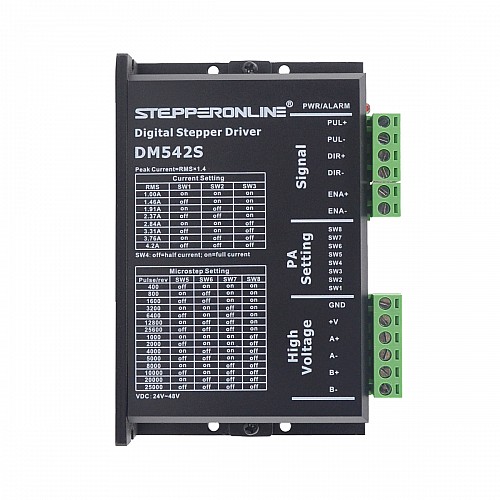

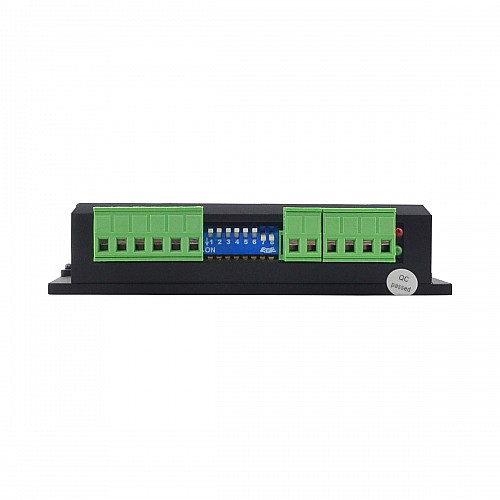

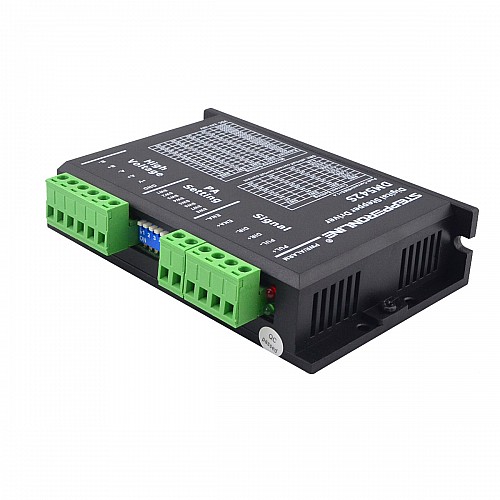

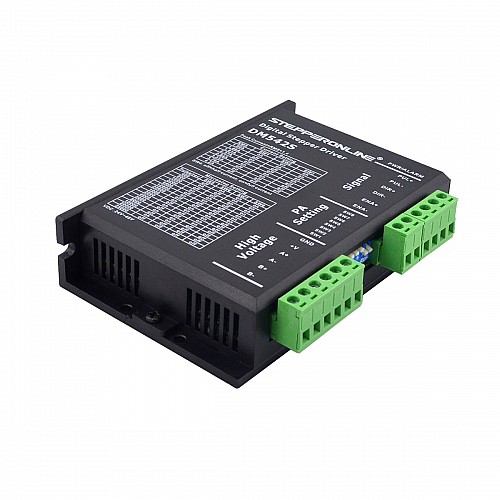

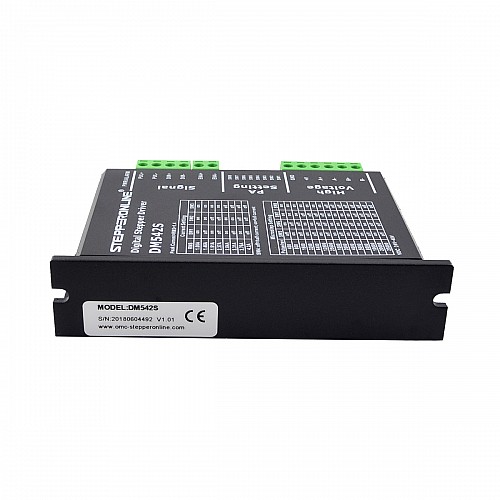

Цифровой шаговый драйвер 1,0-4,2 А 24-48 В постоянного тока для шаговых двигателей Nema 17, 23, 24

DM542S — это двухфазный цифровой шаговый драйвер на базе ARM. Его микрошаговое разрешение и выходной ток программируются. Он оснащен усовершенствованным алгоритмом управления, который обеспечивает уникальную плавность работы системы, оптимальный крутящий момент и нестабильную работу в среднем диапазоне. По сравнению с традиционными аналоговыми приводами, DM542S обеспечивает значительно меньший уровень шума, меньшее нагревание и более плавное движение шагового двигателя. Его уникальные характеристики делают DM542S идеальным выбором для приложений с высокими требованиями. Настоятельно рекомендуется использовать в качестве драйвера NEMA 17 и NEMA 23.

Основные характеристики:

• Входное напряжение 24-48 В постоянного тока
• Автоматическая настройка параметров и самодиагностика двигателя
• Многошаговый режим, низкий уровень шума, низкое тепловыделение, плавное движение
• Компенсация крутящего момента на высокой скорости
• 15 выбираемых микрошаговых разрешений, включая 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000
• Технология управления переменным током, высокая токовая эффективность
• 8 выбираемых пиковых токов, включая 1,00 А, 1,46 А, 1,91 А, 2,37 А, 2,84 А, 3,31 А, 3,76 А, 4,20 А
• Частота входного импульса до 200 кГц, совместимый с ТТЛ и оптически изолированный вход
• Внутреннее управление ускорением и замедлением, значительное улучшение плавности запуска и остановки двигателя
• Подходит для 2-фазных и 4-фазных двигателей, хорошо работает как драйвер NEMA 17, драйвер NEMA 23
• Сохранение положения двигателя
• Оптически изолированный вход и совместимость с 5 В ~ 24 В
• Задаваемые пользователем микрошаги
• Защита от перегрузки по току и напряжению

Электрические характеристики:

• Пиковый выход Ток: 1,0~4,2 А (3,0 RMS)
• Входное напряжение: +24~48 В постоянного тока
• Частота входного импульса: 0~200 кГц

Окружающая среда и другие характеристики (Tj = 25℃/77℉):

• Охлаждение: естественное или принудительное охлаждение
• Окружающая среда: избегайте пыли, масляного тумана и едких газов
• Влажность: 40%RH－90%RH
• Рабочая температура: 0℃ － 70℃
• Вибрация: 10-55 Гц / 0,15 мм
• Температура хранения: -20℃ － 80℃
• Вес: Примерно 260 г (7,4 унции)
