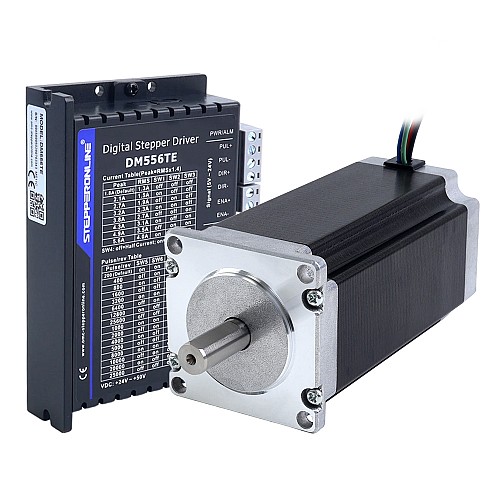

TS Series TES Series 1-осевой 3,0 Н·м (424,83 унция·дюйм) Шаговый набор для ЧПУ 4,2 А Шаговый двигатель Nema 23 и драйвер DM556TE

• 1 x DM556TE: Цифровой шаговый драйвер серии TE 1,8-5,6A 24-50VDC для двигателей Nema 23, 24, 34
• 1 x 23HS45-4204S: Nema 23 биполярный 3 Нм (424,83 унций-дюймов) 4,2 А 57x57x113 мм 4-проводной шаговый двигатель с ЧПУ

Спецификация двигателя

• Номер детали производителя: 23HS45-4204S
• Тип двигателя: биполярный шаговый
• Угол шага: 1,8 градуса
• Удерживающий момент: 3,0 Нм (424,83 унций-дюймов)
• Номинальный ток/фаза: 4,2 А
• Фазовое сопротивление: 0,9 Ом
• Индуктивность: 3,8 мГн±20%(1 кГц)
• Размер оправы: 57 x 57 мм
• Длина корпуса: 113 мм
• Диаметр вала: Φ10 мм
• Длина вала: 24 мм
• Длина D-образного выреза: 20 мм
• Количество отведений: 4
• Длина вывода: 400 мм
• Класс изоляции: B 130°C[266°F]

Связь

Спецификация драйвера

• Пиковый выходной ток: 1,8–5,6 А (действующее значение 1,3–4,0 А)
• Входное напряжение: +24–50 В постоянного тока
• Напряжение логического входа: 5–24 В постоянного тока
• Ток логического входа: 7–20 мА
• Частота входных импульсов: 0–200 кГц
• Длительность импульса: 2,5 мкс
• Сопротивление изоляции: 500 МОм
• Обнаружение обрыва обмотки двигателя
• Оптически изолированные входы с напряжением 5–24 В
• Поддержка только одиночного импульса
• Автоматическое снижение тока холостого хода
• Частота входных импульсов до 200 кГц
• Управление шагом и направлением (PUL/DIR)
• Микрошаг для плавного движения двигателя
• Плавный пуск без "рывка" при включении питания
• Защита от перенапряжения и перегрузки по току
• TTL-совместимые и оптически изолированные входы до 5,6 А
• 16 выбираемых разрешений микрошага от 200 до 25 600 с помощью DIP-переключателей
• 8 выбираемых настроек выходного тока от 1,8 А до 5,6 А с помощью DIP-переключателей
• Антирезонанс для оптимального крутящего момента, сверхплавного движения, низкого нагрева и шума двигателя
• Автоидентификация двигателя и автоконфигурация параметров для оптимального крутящего момента от широкого диапазона двигателей
