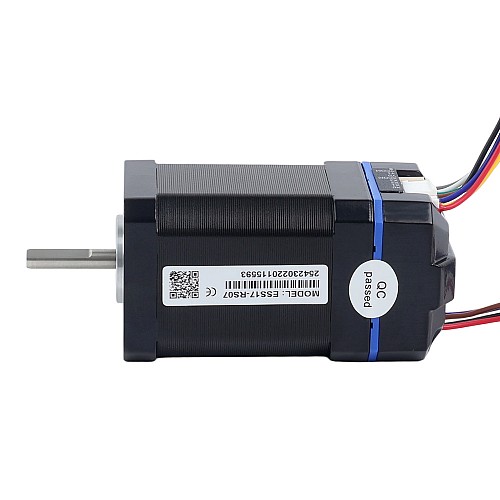

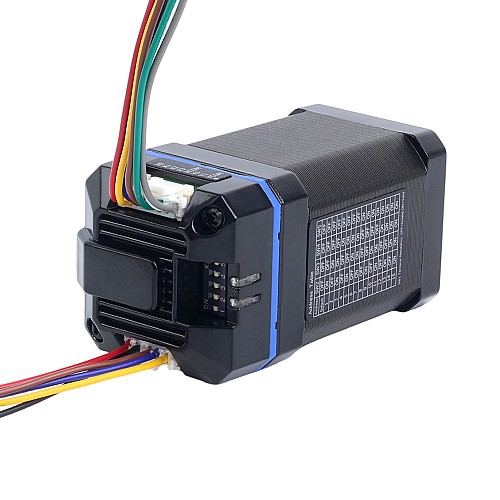

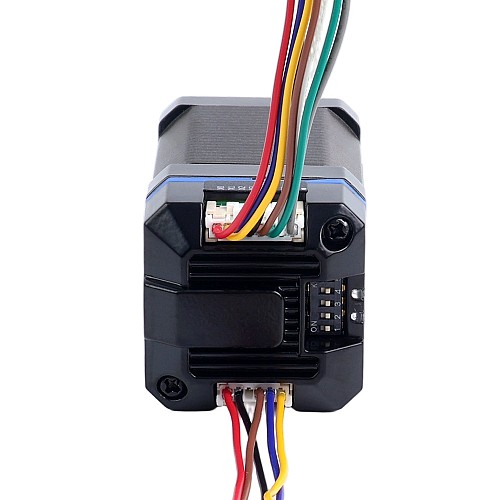

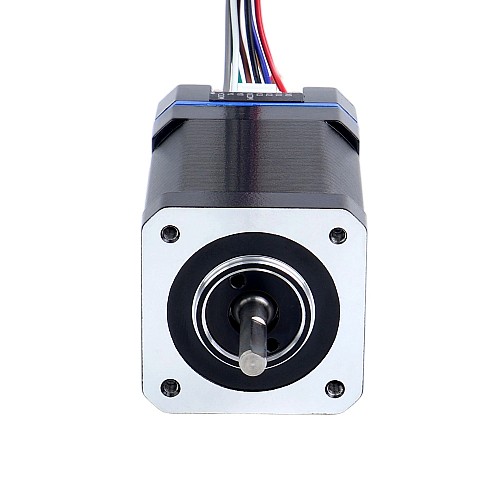

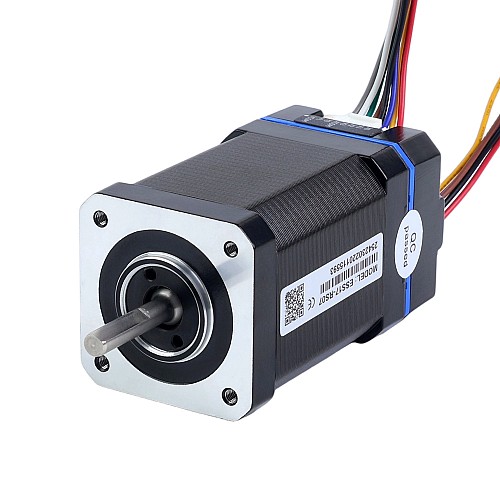

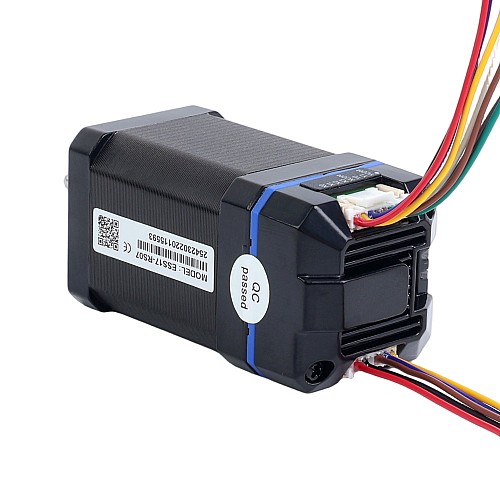

Шаговый серводвигатель серии ESS 0,72 Нм (101,96 унций-дюймов) Nema 17 с интегрированным RS485 замкнутым контуром, 24 В постоянного тока, 1000 циклов в минуту

Интегрированный шаговый двигатель NEMA 17 имеет удерживающий момент 0,72 Н·м (101,96 унций-дюйм), диапазон пикового тока от 0,8 до 2,0 А, входное напряжение 24 В постоянного тока и инкрементальный энкодер с разрешением 1000 имп/об. Он поддерживает интерфейс RS485 и предлагает универсальные интерфейсы ввода/вывода для гибкой интеграции.
Это компактное и надежное решение для управления движением идеально подходит для промышленной автоматизации, офисного оборудования, медицинских приборов, робототехники и интеллектуальных машин.

Электрические характеристики

• Номер детали производителя: ESS17-RS07
• Удерживающий момент: 0,72 Нм (101,96 унций-дюйм)
• Входное напряжение: 24 В постоянного тока
• Выходной пиковый ток: 0,8–2,0 А
• Ток логического входа: 10–50 мА
• Входное напряжение логики: 24 В
• Тип энкодера: инкрементальный
• Тип выхода энкодера: дифференциальный
• Разрешение энкодера: 1000 имп/об
• Каналы выходного сигнала энкодера: 3
• Сопротивление изоляции: более 100 МОм
• Электрическая прочность: 500 В переменного тока в течение 1 мин.
• Класс изоляции: B 130°C[266°F]

Физические характеристики

• Размер оправы: 42 x 42 мм
• Длина тела: 60 мм
• Диаметр вала: Φ5 мм
• Длина вала с D-образным вырезом: 15 мм
• Длина вала: 24 мм
• Вес: 536 г
