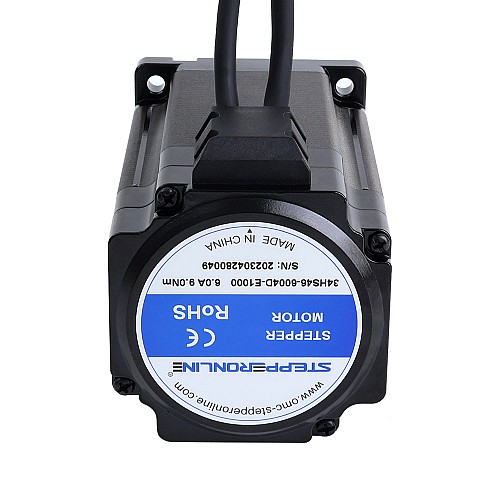

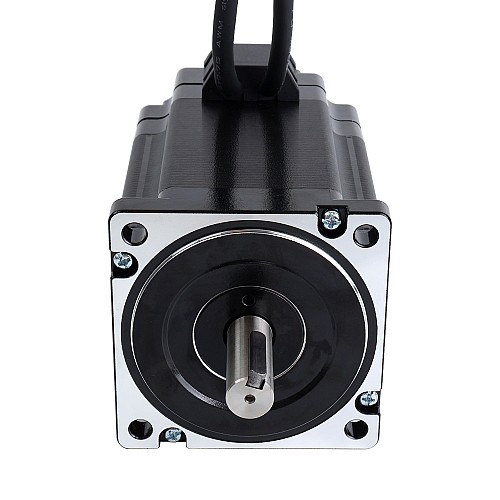

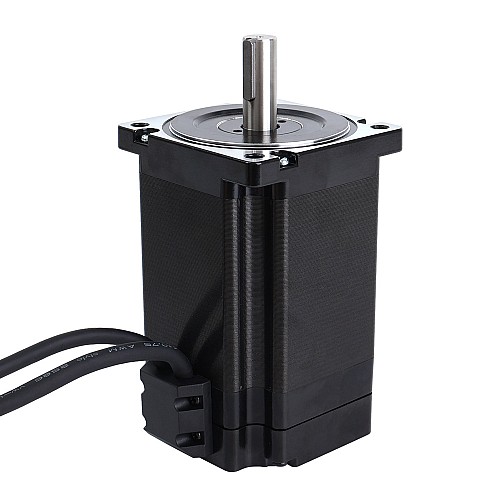

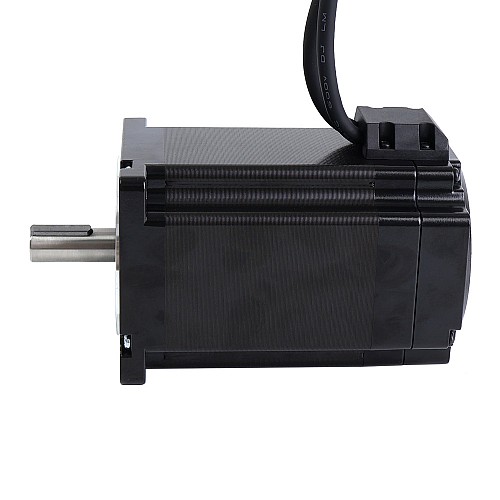

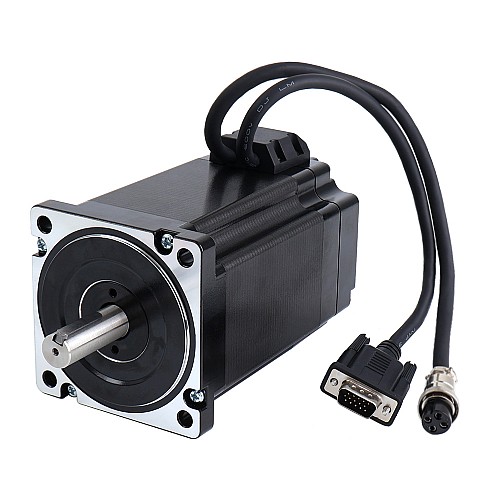

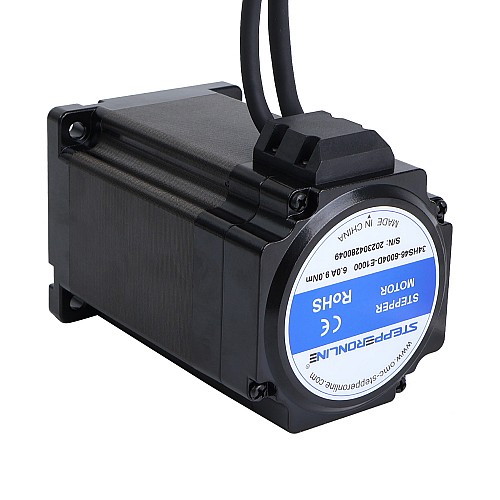

Шаговый двигатель Nema 34 серии S с замкнутым контуром, 9,0 Нм (1274,5 унций-дюймов), энкодер 1000 имп/об (4000 циклов/об)

3 отзывов - Написать отзыв

руб.4302

5 + руб.4124

10 + руб.3961

50 + руб.3810

100 + руб.3671

В наличии: 10000
Модель: 34HS46-6004D-E1000
Вес брутто: 4.45kg
Сертифицировано: ISO, CE, UKCA, RoHS

Доступные варианты

Отправка из

Китай

США

Германия

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Электрические характеристики

Номер детали производителя: 34HS46-6004D-E1000
Количество фаз: 2
Угол шага: 1,8 градуса
Удерживающий момент: 9,0 Нм (1274,5 унций-дюйм)
Номинальный ток/фаза: 6,0 А
Фазовое сопротивление: 0,40 Ом ± 10%
Индуктивность: 3,6 мГн ± 20% (1 кГц)
Класс изоляции: B 130°C[266°F]

Физические характеристики

Размер рамы: 86 x 86 мм
Длина корпуса: 137 мм
Диаметр вала: Φ14 мм
Длина вала: 37 мм
Длина вала шпоночного паза: 25 мм
Длина вывода: 300 мм
Вес: 3,80 кг

Спецификация кодировщика

Тип выходной цепи: Дифференциальный тип
Тип энкодера: оптический инкрементальный
Разрешение энкодера: 1000PPR (4000CPR)
Каналы выходного сигнала: 2 канала
Минимальное напряжение питания: 4,5 В
Максимальное напряжение питания: 5 В
Выходной ток: 25 мА
Выходное высокое напряжение: 4,5 В
Выходное низкое напряжение: 4,2–4,3 В
Максимальная выходная частота: 60 кГц

Связь

ПРИКОЛОТЬ	1	2	3	4
Мотор	А+	А-	B+	Б-

ПРИКОЛОТЬ	1	2	3	11	12	13
Кодер	ЕА+	ВКЦ	Земля	ЭБ+	ЭБ-	EA-

Двигатель оснащен сверхгибким кабелем, который можно сгибать 8 миллионов раз без повреждения.

Тип продукта
Тип продукта	Шаговый двигатель с замкнутым контуром
Электрические характеристики
Имеет ли кривая крутящего момента/тяги?	Да
Индуктивность (мГн)	3.6
Каналы выходного сигнала	2
Номинальный ток (А)	6.0
Разрешение кодера	1000PPR
Тип выходной цепи	Дифференциал
Тип кодировщика	Оптический инкрементальный
Удерживающий крутящий момент (унции на дюйм)	1274.5
Удерживающий момент (Нсм)	900
Фазовое сопротивление (Ом)	0.4
Физические характеристики
Диаметр вала (мм)	14
Длина вала (мм)	37
Длина тела (мм)	134.5
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 34 (86 x 86)
Рейтинг IP	40
Серия продуктов	Серия S
