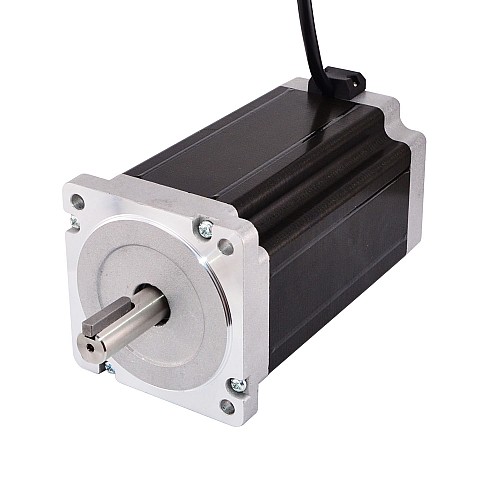

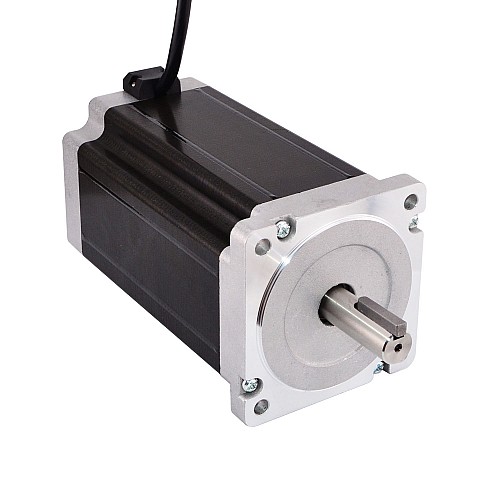

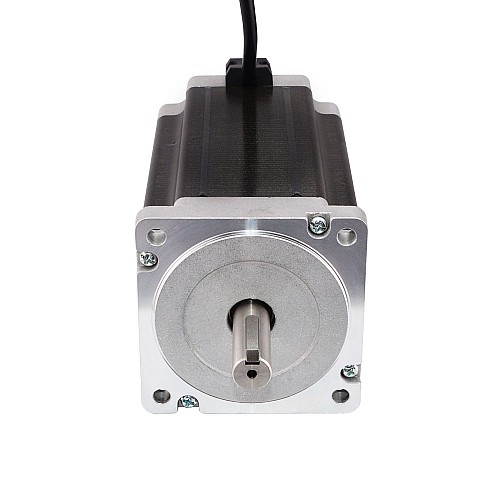

Шаговый двигатель Nema 34 с двумя валами и шпоночным пазом, 13 Нм (1841 унций-дюйм), 5 А, 86 x 86 x 150 мм

3 отзывов - Написать отзыв

руб.6676

5 + руб.6449

10 + руб.6235

50 + руб.6035

100 + руб.5849

В наличии: Предзаказ
Модель: 34HS59-5004D
Вес брутто: 5.60kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 575

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Минимальное количество для заказа: 10

Что означает предварительный заказ?

Предзаказ — это товар, которого в данный момент нет в наличии. После оформления заказа мы начнём производство или закупку товара специально для вас.

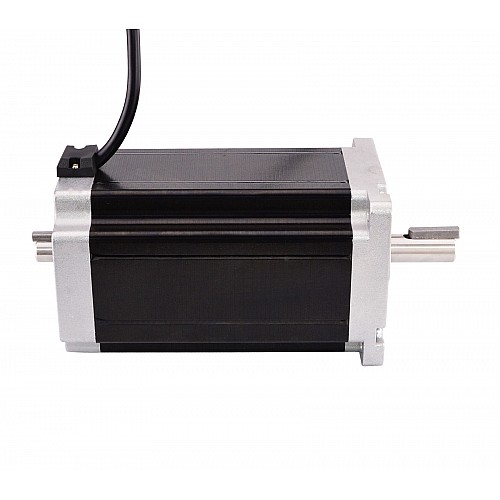

Это двухвальный двигатель с задним валом длиной 15 мм и удерживающим моментом 13 Н·м (1841 унция-дюйм). Диаметр вала составляет 12 мм. На задней крышке имеются резьбовые отверстия для тормозов и энкодера для маховиков.

Электрические характеристики

Номер детали производителя: 34HS59-5004D
Тип двигателя: биполярный шаговый
Угол шага: 1,8 градуса
Удерживающий момент: 13 Нм (1841 унций-дюйм)
Номинальный ток/фаза: 5А
Фазовое сопротивление: 1 Ом
Индуктивность: 11 мГн±20%(1 кГц)
Класс изоляции: B 130°C[266°F]

Физические характеристики

Размер рамы: 86 x 86 мм
Длина тела: 151,5 мм
Диаметр вала: Φ14 мм
Длина вала: 37 мм
Длина шпоночного паза: 25 мм
Длина заднего вала: 15 мм
Диаметр заднего вала: 12 мм
Количество отведений: 4
Длина вывода: 500 мм

Связь

А+	А-	B+	Б-
Красный	Черный	Желтый	Синий

Двигатель оснащен сверхгибким кабелем, который можно сгибать 8 миллионов раз без повреждения.

Тип продукта
Тип продукта	Гибридный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Да
Индуктивность (мГн)	11
Номинальный ток (А)	5
Угол шага (град.)	1.8
Удерживающий крутящий момент (унции на дюйм)	1841
Удерживающий момент (Нсм)	1300
Фазовое сопротивление (Ом)	1
Физические характеристики
Вес(г)	5450
Диаметр вала (мм)	14
Длина вала (мм)	37
Длина вывода (мм)	500
Длина тела (мм)	151.5
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Одновальный/Двухвальный	Двойной вал
Размер рамы (мм)	Nema 34 (86 x 86)
Рейтинг IP	40
Серия продуктов	С
Тип выхоDного вала	Шпоночный паз
