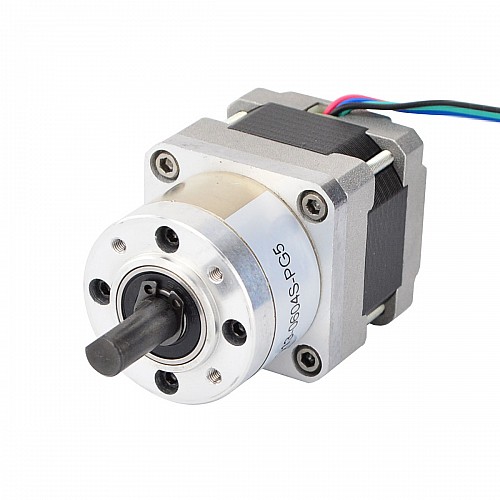

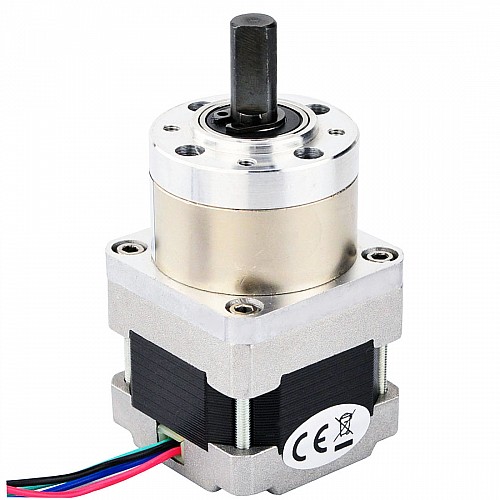

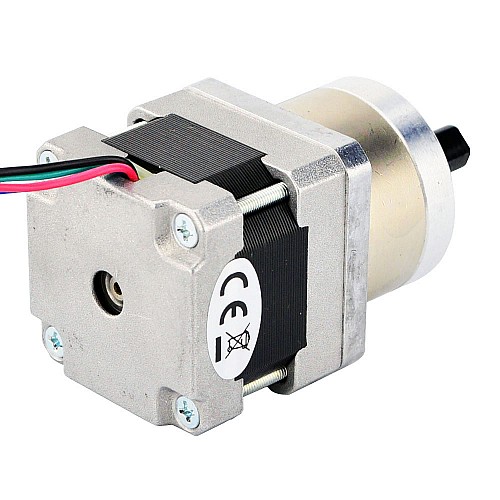

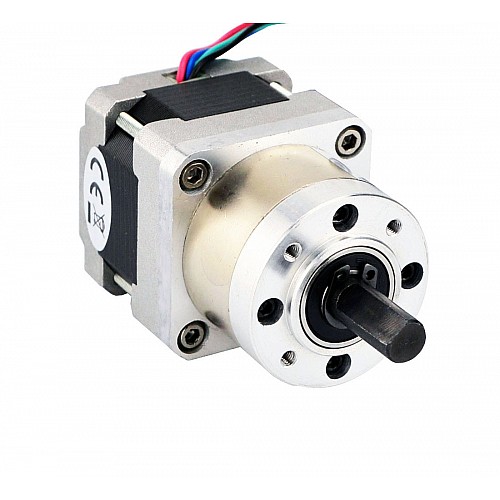

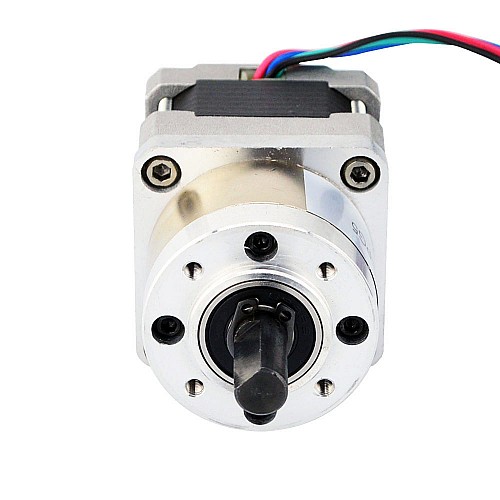

Шаговый двигатель Nema 16, биполярный, длина 34 мм, с планетарным редуктором с передаточным числом 5:1

Этот шаговый двигатель Nema 16 с корпусом диаметром 34 мм и номинальным током 0,6 А оснащен планетарным редуктором с передаточным числом 5,18:1. Это отличное решение для приложений с ограниченным пространством, где требуется низкая скорость и/или высокий крутящий момент.

Электрические характеристики

• Номер детали производителя: 16HS13-0604S-PG5
• Тип двигателя: биполярный шаговый
• Угол шага: 0,35 градуса
• Удерживающий момент без редуктора: 22 Н·см (31,15 унций·дюйм)
• Номинальный ток/фаза: 0,6 А
• Фазовое сопротивление: 15 Ом
• Индуктивность: 16 мГн ± 20%(1 кГц)
• Класс изоляции: B 130°C[266°F]

Технические характеристики коробки передач

• Тип коробки передач: Планетарная
• Передаточное отношение: 5,18:1
• Эффективность: 90%
• Зазор при отсутствии нагрузки: <=3 градуса
• Максимально допустимый крутящий момент: Нм (424,83 унции на дюйм)
• Допустимый крутящий момент: 5 Нм (708,06 унций-дюймов)
• Максимальная осевая нагрузка вала: 50 Н
• Максимальная радиальная нагрузка на вал: 100 Н

Физические характеристики

• Размер оправы: 39 x 39 мм
• Длина мотора: 34 мм
• Длина коробки передач: 27,3 мм
• Диаметр вала: Φ8 мм
• Длина вала: 20 мм
• Длина D-образного выреза: 15 мм
• Количество отведений: 4
• Длина вывода: 500 мм
• Вес: 340 г
