- В наличии: 10000
- Модель: DSY-C1000L2A2-M17S
- Вес брутто: 5.20kg
- Сертифицировано: ISO, CE
Страну кликните|реальный запас

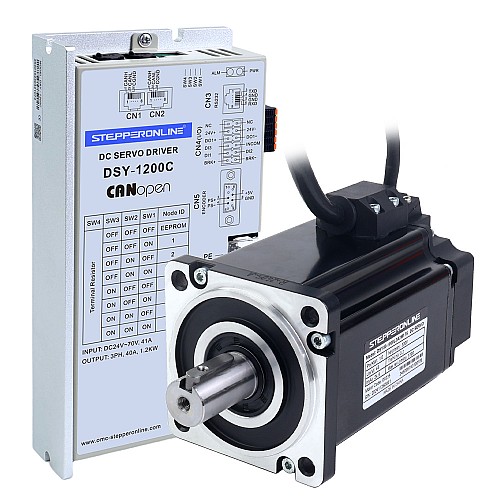

Это новейшая сервосистема постоянного тока серии DSY, состоящая из серводвигателя 48 В постоянного тока мощностью 1000 Вт и сервопривода CANopen 24–70 В постоянного тока мощностью 1200 Вт. Номинальный крутящий момент серводвигателя составляет 3,20 Н·м, максимальный крутящий момент — 9,60 Н·м, а номинальная скорость — 3000 об/мин.
Сервосистема DSY-C поддерживает управление коммуникацией по протоколу CANopen со встроенными механизмами обнаружения ошибок и повторной передачи. По сравнению с RS485, она обеспечивает более быстрое время отклика, повышенную помехоустойчивость и поддержку сети с несколькими ведущими устройствами.
Его можно широко использовать в различных приложениях, таких как мобильные роботы (AMR, AGV), сервисные роботы, специальные роботы, логистические склады и сортировка, медицинское оборудование, приборы и легкая текстильная промышленность, где важны ограничения по напряжению и размерам.
Предметы в комплекте

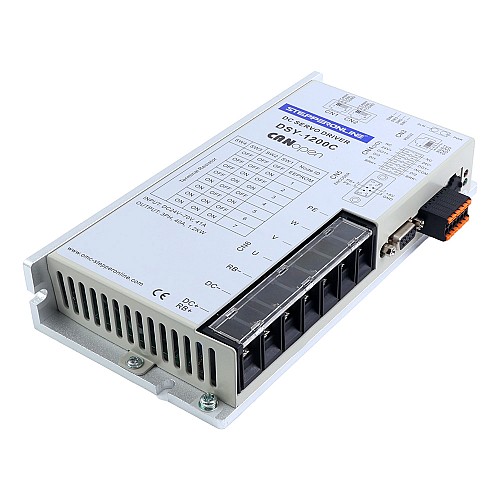

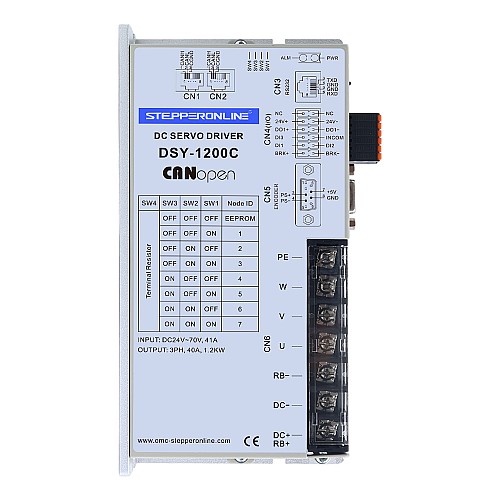

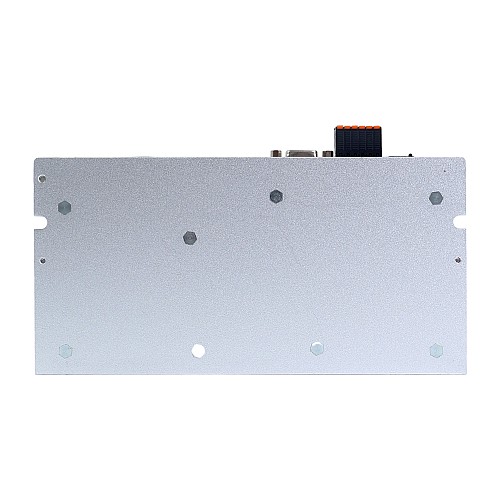

- 1 x DSY-1200C: драйвер серводвигателя постоянного тока CANopen мощностью 1200 Вт

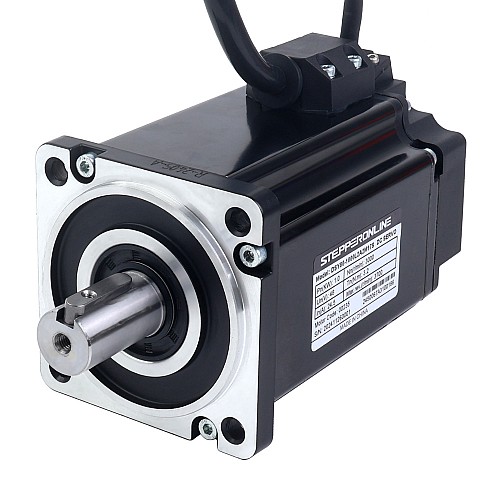

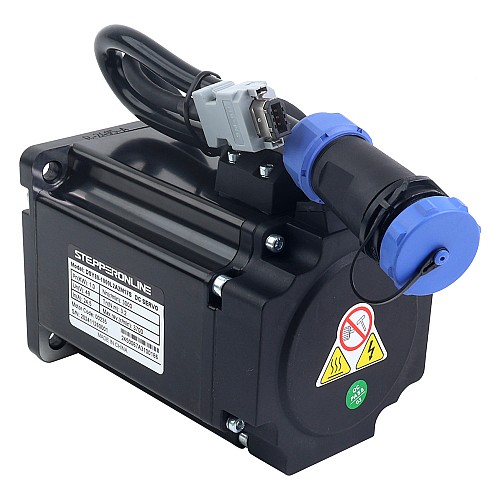

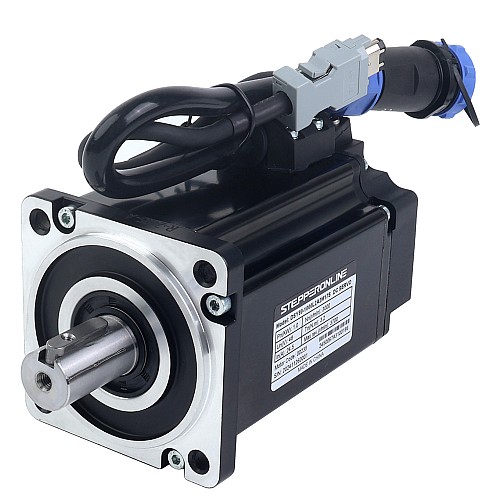

- 1 x DSY80-1000L2A2M17S: серводвигатель 1000 Вт 48 В постоянного тока, 3000 об/мин, 3,20 Нм, 17-битный энкодер IP65

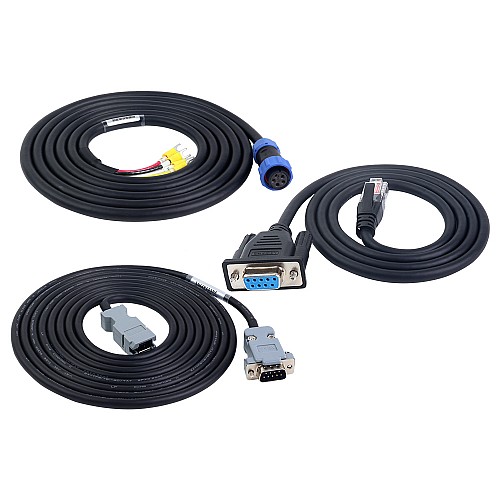

- 1 x P2-DS-03P30M: кабель двигателя длиной 3,0 м
- 1 x E2-DS-03AM: кабель энкодера длиной 3,0 м
- 1 x RS232-5: отладочный кабель длиной 1,0 м
Спецификация сервопривода

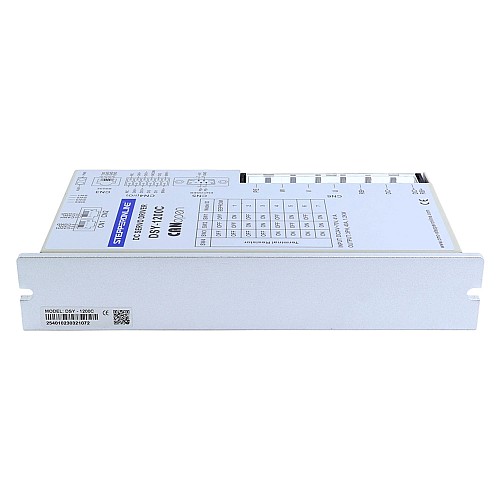

- Номер детали: DSY-1200C
- Метод управления: CANopen
- Непрерывный выходной ток: 40,0 А
- Максимальный выходной ток: 120,0 А
- Входное напряжение питания: 24–70 В постоянного тока
- Номинальная мощность 1200 Вт
- Размеры: 200*100*35,8 мм
Технические характеристики серводвигателя
- Номер детали: DSY80-1000L2A2M17S
- Номинальная мощность: 1000 Вт
- Номинальное напряжение: 48 В постоянного тока
- Номинальный крутящий момент: 3,20 Нм
- Пиковый крутящий момент: 9,60 Нм
- Номинальный ток: 24,5 А
- Номинальная скорость: 3000 об/мин
- Крутящий момент: 0,13 Нм/А
- Сопротивление линии: 0,08 Ом ± 10%
- Индуктивность линии: 0,30 мГн ± 20%
- Инерция: 1,92 кг*м 2 *10 -4
- Энкодер: 17-битный однооборотный магнитный инкрементный энкодер
- Поляки: 10
- Рейтинг IP: IP65
- Диаметр вала: 19 мм
- Длина кабеля: 3 м (опционально доступны длины 1,5 м и 5 м)
Электрические характеристики | |
Входное напряжение (В) | 24 - 70VDC |
Номинальная мощность (Вт) | 1000 |
Номинальная скорость (об/мин) | 3000 |
Номинальное напряжение (В) | 48 В постоянного тока |
Номинальный крутящий момент (Нм) | 3.20 |
Пиковая скорость (об/мин) | 3700 |
Пиковый крутящий момент (Нм) | 9.60 |
Разрешение кодера | 17 бит |
Режимы управления | CANopen |
С тормозом | Нет |
Тип кодировщика | Магнитный инкрементный |
Физические характеристики | |
Авиационная вилка или нет | Нет |
Диаметр вала (мм) | 19 |
Интегрировано или нет | Нет |
Метод инвентаризации | Выделенный инвентарь |
Размер рамы (мм) | 80 х 80 |
Рейтинг IP | 65 |
