Серводвигатель постоянного тока серии DSY 750 Вт RS485, 24–70 В постоянного тока, 2,39 Н·м, 3000 об/мин, 17-битный инкрементальный энкодер, класс защиты IP65

Это новейшая сервосистема постоянного тока серии DSY, состоящая из серводвигателя 48 В постоянного тока мощностью 750 Вт и сервопривода 24–70 В постоянного тока мощностью 750 Вт. Номинальный крутящий момент серводвигателя составляет 2,39 Н·м, максимальный крутящий момент — 7,17 Н·м, а номинальная скорость — 3000 об/мин.
В стандартной комплектации он оснащён 17-битным однооборотным магнитным инкрементальным энкодером и отличается высокой удельной мощностью, что позволяет ему обеспечивать высокую мощность при компактных размерах, достигая в три раза большей мгновенной перегрузки. Новая конструкция магнитной цепи снижает пульсации крутящего момента, минимизируя вибрацию во время работы и обеспечивая более плавный крутящий момент.
Его можно широко использовать в различных приложениях, таких как мобильные роботы (AMR, AGV), сервисные роботы, специальные роботы, логистические склады и сортировка, медицинское оборудование, приборы и легкая текстильная промышленность, где важны ограничения по напряжению и размерам.

Предметы в комплекте

• 1 x DSY-750RS: импульсный драйвер серводвигателя постоянного тока 750 Вт/RS485
• 1 x DSY80-750L2A2M17S: серводвигатель 750 Вт 48 В постоянного тока, 3000 об/мин, 2,39 Нм, 17-битный энкодер IP65

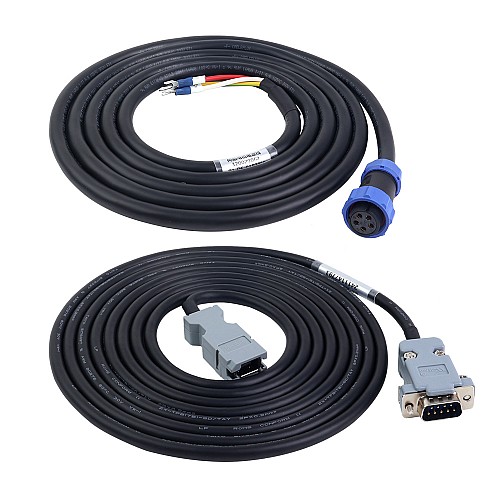

• 1 x P2-DS-03P20M: кабель двигателя длиной 3,0 м
• 1 x E2-DS-03AM: кабель энкодера длиной 3,0 м
• 1 x RS232-5: отладочный кабель длиной 1,0 м

Спецификация сервопривода

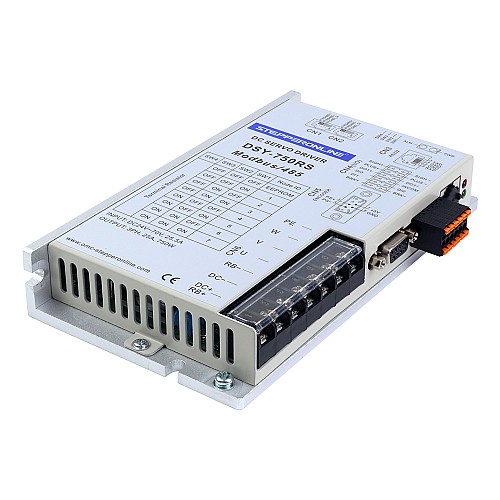

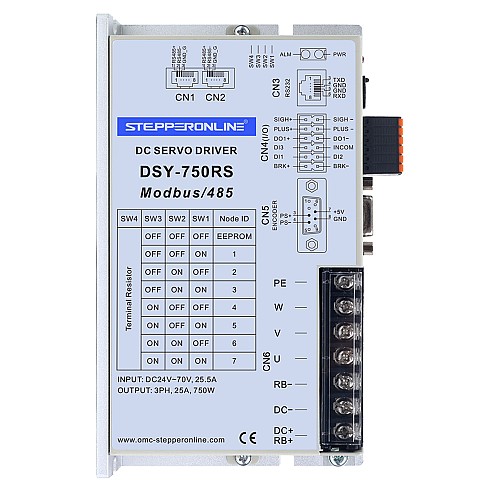

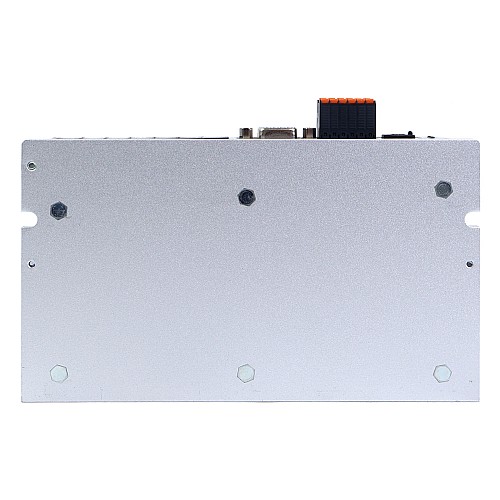

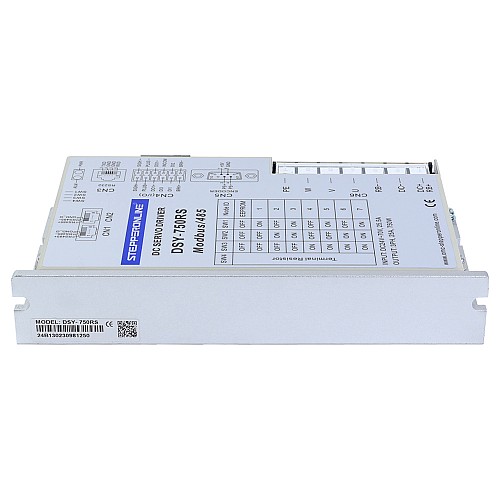

• Номер детали: DSY-750RS
• Непрерывный выходной ток: 25,0 А
• Максимальный выходной ток: 80,0 А
• Входное напряжение питания: 24–70 В постоянного тока
• Номинальная мощность 750 Вт
• Размеры: 174,6*100*30 мм

Технические характеристики серводвигателя

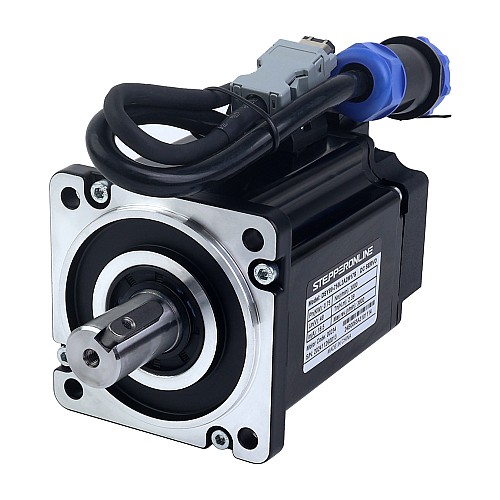

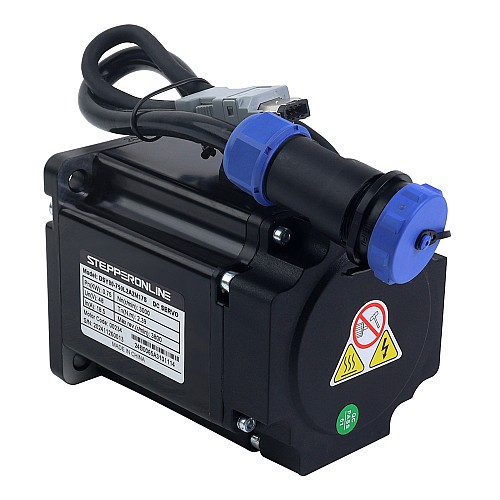

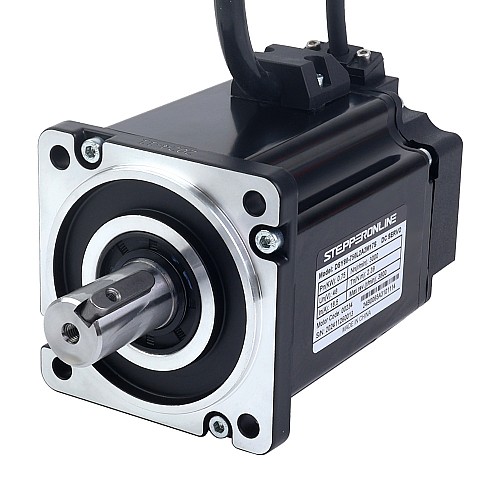

• Номер детали: DSY80-750L2A2M17S
• Номинальная мощность: 750 Вт
• Номинальное напряжение: 48 В постоянного тока
• Номинальный крутящий момент: 2,39 Нм
• Пиковый крутящий момент: 7,17 Нм
• Номинальный ток: 18,5 А
• Номинальная скорость: 3000 об/мин
• Крутящий момент: 0,129 Нм/А
• Сопротивление линии: 0,11 Ом ± 10%
• Индуктивность линии: 0,43 мГн ± 20%
• Инерция: 1,42 кг*м ² *10 ^-4
• Энкодер: 17-битный однооборотный магнитный инкрементный энкодер
• Поляки: 10
• Рейтинг IP: IP65
• Диаметр вала: 19 мм
• Длина кабеля: 3 м (опционально доступны длины 1,5 м и 5 м)
