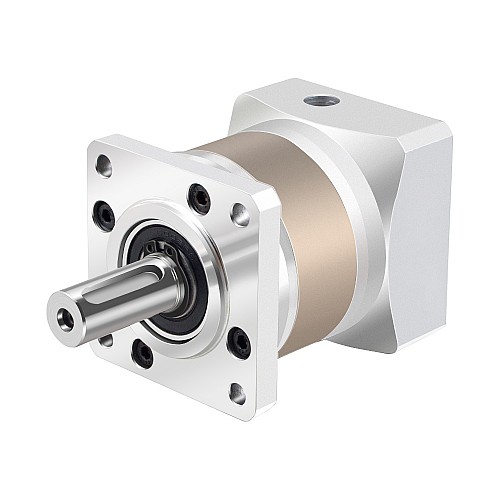

Планетарный редуктор серии EG с передаточным числом 5:1 и люфтом 15 угловых минут для шагового двигателя Nema 24

0 отзывов - Написать отзыв

руб.2356

5 + руб.2276

10 + руб.2201

50 + руб.2130

100 + руб.2064

В наличии: 10000
Модель: EG24-G5
Вес брутто: 0.92kg
Сертифицировано: ISO, CE, REACH

Доступные варианты

Отправка из

Китай

США

Германия

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Размер редуктора составляет 60 x 60 мм, а диаметр входного вала — 10 мм. Этот высокоточный планетарный редуктор относится к серии EG, имеет передаточное отношение 5:1 и максимальный люфт 15 угловых минут. Он отлично подходит для применений, требующих высокой точности и надежности по исключительно выгодной цене. Этот линейный планетарный редуктор оснащён встроенной муфтой входного вала, которая совместима с любым стандартным шаговым двигателем Nema 24 и бесщёточным двигателем постоянного тока.

Технические характеристики коробки передач

Номер детали: EG24-G5
Тип коробки передач: планетарная прямозубая
Материал шестерни: легированная сталь
Передаточное отношение: 5:1
Эффективность: 96%
Инерция ротора: 0,13 кг·см²
Люфт на холостом ходу: <=15 угл. мин.
Максимально допустимый крутящий момент: 28 Нм (247,82 фунт-дюйм)
Допустимый крутящий момент: 56 Нм (495,64 фунт-дюйм)
Шум: <=55 дБ(1000 об/мин)/65 дБ(3000 об/мин)
Степень водонепроницаемости: IP54
Срок службы: 20000 часов

Физические характеристики

Размер оправы: 60 x 60 мм
Длина коробки передач: 73,5 мм
Тип выходного вала: Шпоночный паз
Диаметр выходного вала: Φ14 мм
Длина выходного вала: 35 мм
Диаметр входного вала: Φ10 мм
Длина входного вала: 12–31 мм

Обычно монтажные отверстия для двигателей Nema 24 составляют 50 мм, но некоторые имеют диаметр 47,1 мм. Поэтому обратите внимание, что наш редуктор подходит только для двигателей Nema 24 с расстоянием между отверстиями 50 мм.

Физические характеристики
Вес(г)	920
Диаметр входного вала (мм)	10
Диаметр выходного вала (мм)	14
Длина входного вала (мм)	12 - 31
Длина выходного вала (мм)	35
Длина коробки передач (мм)	73.5
Зазор	<=15 угловых минут
Материал шестерни	Легированная сталь
Метод инвентаризации	Выделенный инвентарь
Передаточное отношение	5
Размер рамы (мм)	60 х 60
Серия продуктов	EG
Соответствие размера двигателя	Шаговый двигатель Nema 24
Тип выхоDного вала	Шпоночный паз
Тип коробки передач	Планетарный Шпорный
