Планетарный редуктор серии EG с передаточным числом 100:1 и люфтом 20 угловых минут для шагового двигателя Nema 42

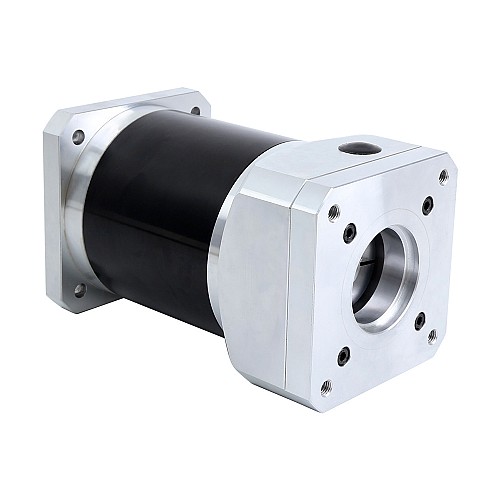

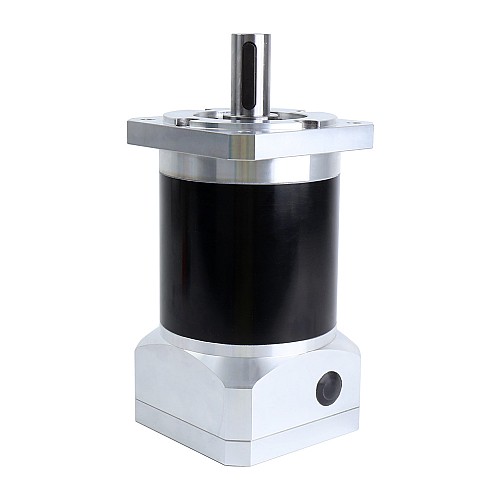

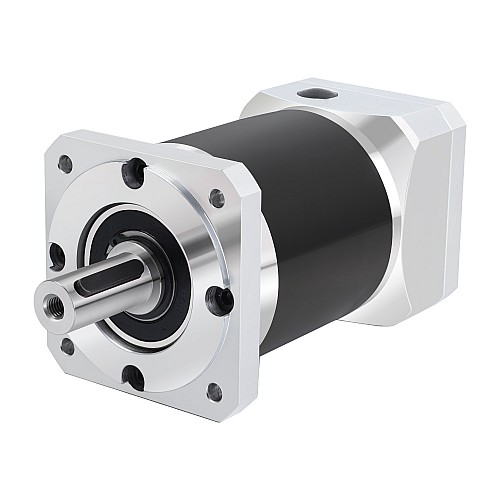

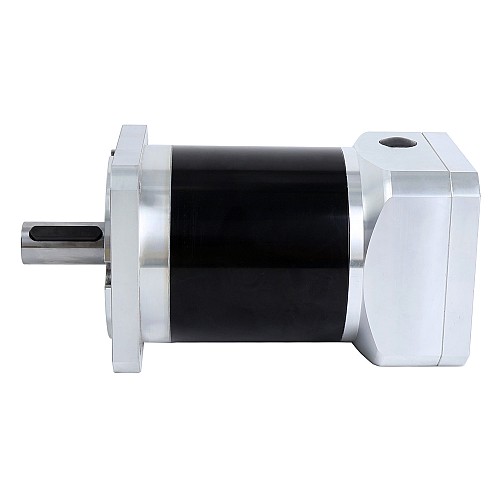

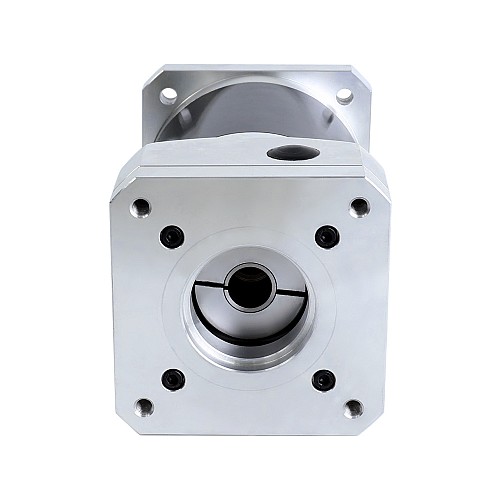

Этот высокоточный планетарный редуктор относится к серии EG и имеет передаточное отношение 100:1 и максимальный люфт 20 армин Он отлично подходит для применений, требующих высокой точности и надежности по исключительно выгодной цене. Этот встроенный планетарный редуктор имеет встроенную муфту входного вала, которая подходит для любого стандартного вала диаметром 19 мм шагового двигателя Nema 42 и бесщеточного двигателя постоянного тока.

Характеристики редуктора

• Номер детали: EG42-G100
• Тип редуктора: Планетарный прямозубый
• Материал редуктора: Легированная сталь
• Передаточное отношение: 100:1
• КПД: 90%
• Инерция ротора: 0,44 кг·см²
• Зазор при отсутствии нагрузки: <= 20 армин
• Максимально допустимый крутящий момент: 260 Нм (36819,03 фунт-дюйм)
• Допустимый крутящий момент: 520 Нм (73638,06 фунт-дюйм)
• Шум: <= 70 дБ
• Степень водонепроницаемости: IP54
• Срок службы: 20000 часов

Физические характеристики

• Размер рамы: 120 x 120 мм
• Длина коробки передач: 199 мм
• Тип выходного вала: шпоночный паз
• Длина шпонки: 40 мм
• Диаметр выходного вала: Φ25 мм
• Длина выходного вала: 55 мм
• Диаметр входного вала: Φ19 мм
• Длина входного вала: 60 мм
