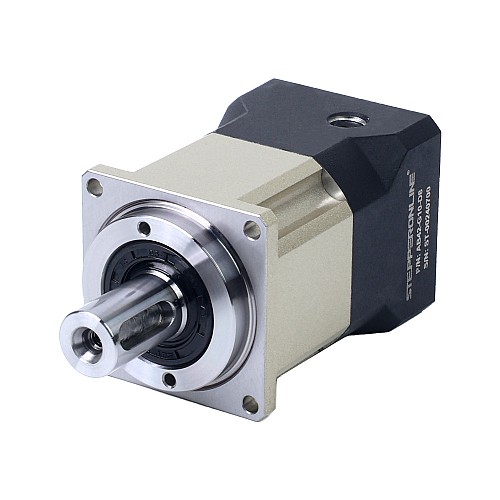

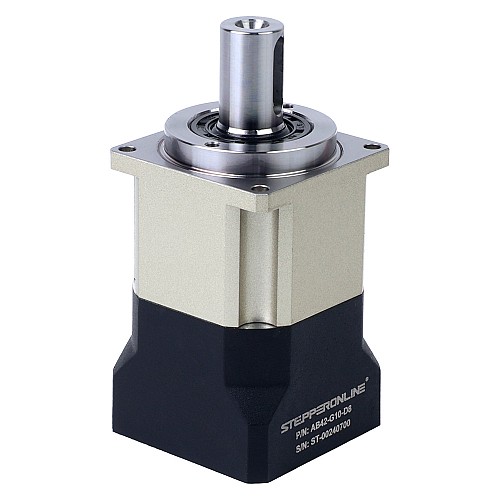

Планетарный редуктор серии AB 42 мм 10:1 с косозубым зазором 3 угловых минуты для серводвигателей IP65

Этот цилиндрический планетарный редуктор имеет передаточное отношение 10:1 и люфт 3 угловых минуты. Он предназначен для серводвигателей размером 40 мм и диаметром вала 8 мм.
Этот редуктор разработан для работы в суровых условиях и обладает высокой степенью защиты IP65. Он оснащен косозубой передачей, обеспечивающей плавную и бесшумную работу, высокий крутящий момент и точность. Кроме того, конструкция обеспечивает высокую грузоподъемность для применения в сложных условиях, таких как автоматизированные производственные линии, упаковочные машины, текстильные станки и т. д.

Технические характеристики коробки передач

• Номер детали: AB42-G10-D8
• Тип редуктора: планетарный, косозубый
• Материал шестерни: легированная сталь
• Передаточное отношение: 10:1
• Эффективность: 95%
• Зазор при отсутствии нагрузки: 3 армин
• Номинальная входная скорость: 4000 об/мин
• Максимальная входная скорость: 8000 об/мин
• Максимально допустимый крутящий момент: 6 Нм (53,10 фунт-дюйм)
• Допустимый крутящий момент: 30 Нм (265,52 фунт-дюйм)
• Максимальная осевая нагрузка вала: 640 Н
• Максимальная радиальная нагрузка на вал: 710 Н
• Степень водонепроницаемости: IP65
• Срок службы: 20000 часов

Физические характеристики

• Размер оправы: 42 x 42 мм
• Длина коробки передач: 62 мм
• Диаметр входного вала: Φ8 мм
• Длина входного вала: макс. 26 мм
• Диаметр выходного вала: Φ13 мм
• Длина выходного вала: 26 мм
• Тип выходного вала: шпоночный
