Nema 23, не закрепленный, 56 мм, вывод 2 А, 2 мм (0,07874 дюйма), длина 200 мм

0 отзывов - Написать отзыв

руб.0

В наличии: 1
Модель: 23N22S2004AJ2-200RS
Вес брутто: 1.00kg
Сертифицировано: ISO, CE, RoHS

Products Sold: 113

Количество

Купить

Вопрос

В закладки В сравнение

Минимальное количество для заказа: 999

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

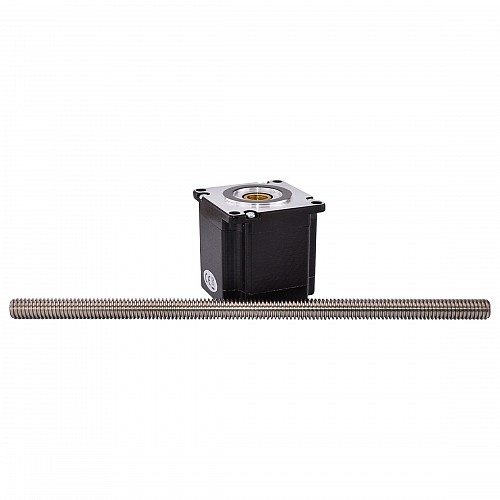

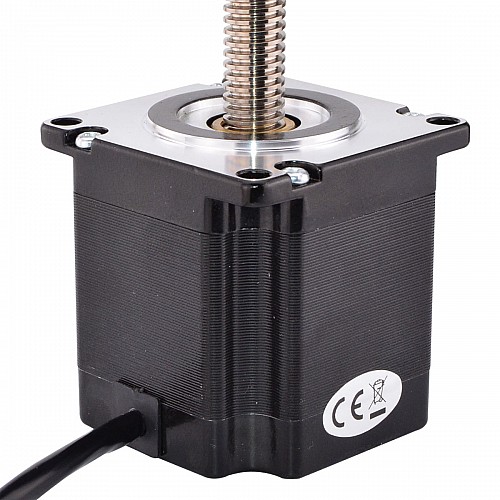

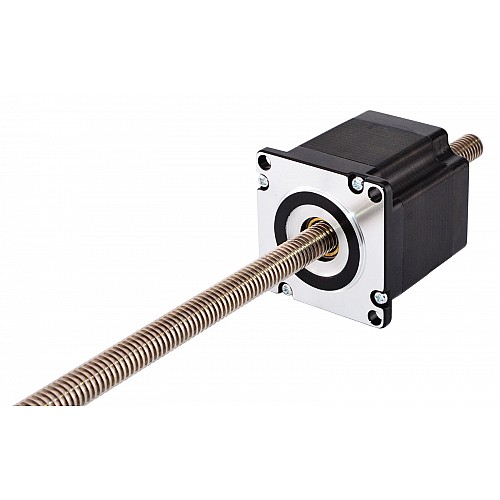

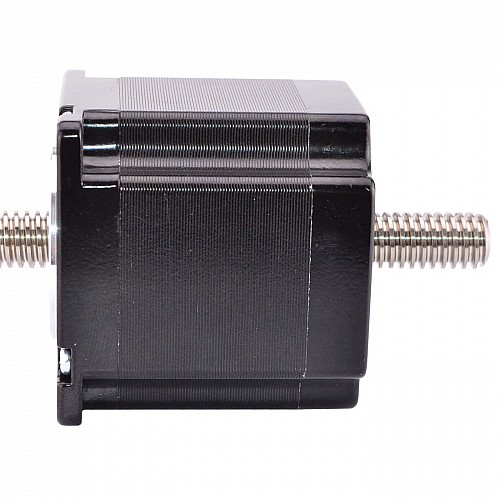

Эта модель представляет собой экономичный линейный шаговый двигатель, который называется Nema 23 нефиксированный линейный привод, он состоит из 56-мм шагового двигателя Nema 23 2A и линейного винта Tr11x2 длиной 200 мм.

Электрические характеристики

Номер детали производителя: 23N22S2004AJ2-200RS(23N22S2004AJ-200RS)
Тип двигателя: линейный шаговый двигатель без фиксации
Удерживающий момент: 1,2 Нм (169,93 унций-дюйм)
Номинальный ток/фаза: 2,0 А
Фазовое сопротивление: 3,6 Ом
Напряжение: 7,2 В
Индуктивность: 12 мГн ± 20%(1 кГц)

Физические характеристики

Размер оправы: 57 x 57 мм
Длина двигателя: 56 мм
Длина ходового винта: 200 мм (7,874 дюйма)
Диаметр ходового винта: Φ11 мм (0,433 дюйма)
Шаг: 0,01 мм (0,0003937 дюйма)
Шаг/оборот: 2 мм (0,0787 дюйма)
Количество отведений: 4
Длина кабеля: 500 мм
Вес: 650 г

Связь

А+	А-	B+	Б-
Черный	Зеленый	Красный	Синий

● Как заказать индивидуальный линейный двигатель? Индивидуальный линейный шаговый двигатель

● Если у вас есть только старый номер детали, получите новый здесь . Подробнее

● Как мы назвали линейный двигатель? Номер детали Конструкция

Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	12
Номинальный ток (А)	2.0
Угол шага (град.)	1.8
Удерживающий момент (Нсм)	120
Фазовое сопротивление (Ом)	3.6
Физические характеристики
Диаметр ходового винта (мм)	11
Длина вывода (мм)	500
Длина тела (мм)	56
Длина ходового винта (мм)	200
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 23 (57 x 57)
Рейтинг IP	40
Тип линейного двигателя	Не-захваченный
Ход/оборот (мм)	2
Ход/Шаг (мм)	0.01
