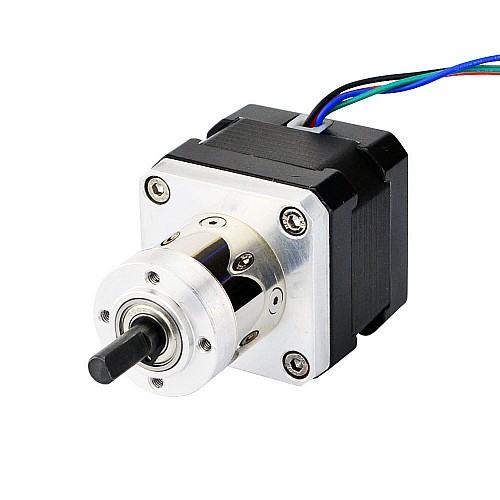

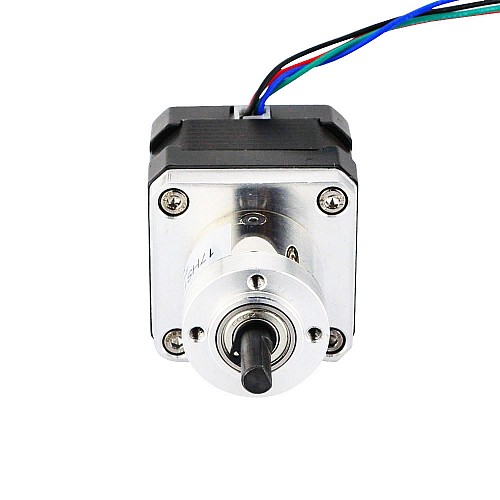

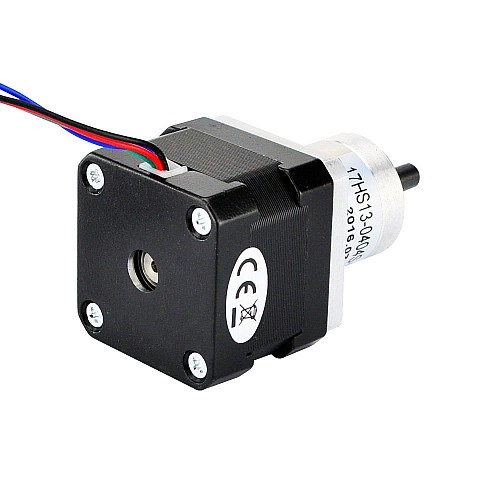

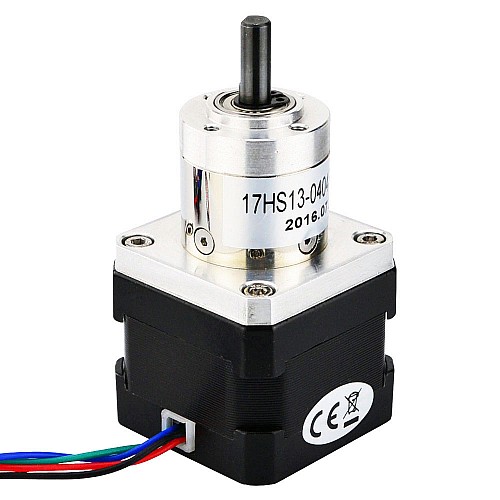

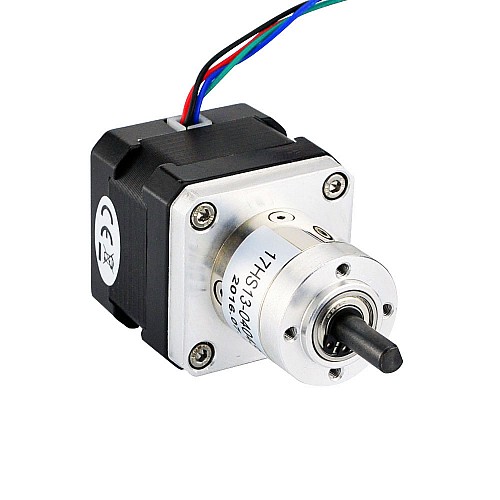

Биполярный шаговый двигатель Nema 17, длина 34 мм, с малым планетарным редуктором с передаточным числом 5:1

Этот изготовленный на заказ шаговый двигатель Nema 17 с корпусом диаметром 34 мм и номинальным током 0,4 А оснащен планетарным редуктором диаметром 28 мм с передаточным числом 5,18:1. Это отличное решение для приложений с ограниченным пространством, требующих низкой скорости и/или высокого крутящего момента.

Электрические характеристики

• Номер детали производителя: 17HS13-0404S-CG5
• Тип двигателя: биполярный шаговый
• Угол шага: 0,35 градуса
• Удерживающий момент без редуктора: 22 Н·см (31,2 унции·дюйма)
• Номинальный ток/фаза: 0,4 А
• Фазовое сопротивление: 30 Ом
• Индуктивность: 27 мГн ± 20%(1 кГц)
• Класс изоляции: B 130°C[266°F]

Технические характеристики коробки передач

• Тип коробки передач: Планетарная
• Передаточное отношение: 5,18:1
• Эффективность: 90%
• Зазор при отсутствии нагрузки: <=1 град.
• Максимально допустимый крутящий момент: 2 Нм (283 унции на дюйм)
• Допустимый крутящий момент: 4 Нм (566 унций-дюймов)
• Максимальная осевая нагрузка вала: 50 Н
• Максимальная радиальная нагрузка на вал: 100 Н

Физические характеристики

• Размер оправы: 42 x 42 мм
• Длина мотора: 34 мм
• Длина коробки передач: 29,3 мм
• Диаметр вала: Φ6 мм
• Длина вала: 18 мм
• Длина D-образного выреза: 12 мм
• Количество отведений: 4
• Длина вывода: 500 мм
• Вес: 358 г
