Nema 17, не закрепленный, 34 мм, вывод 0,4 А, 2 мм (0,07874 дюйма), длина 150 мм

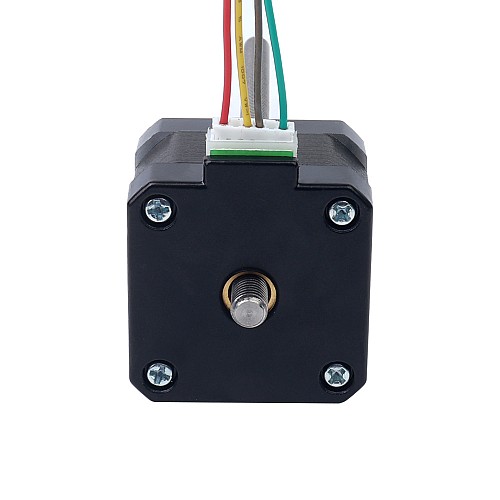

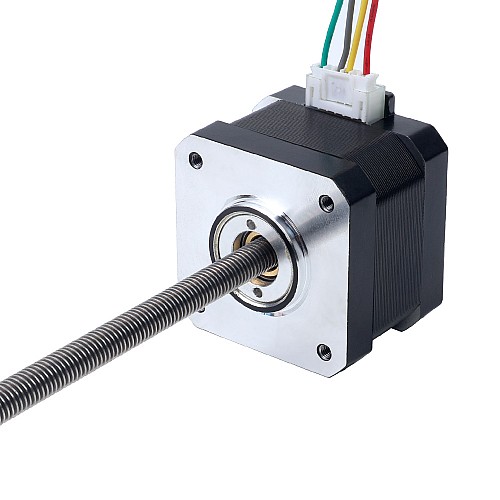

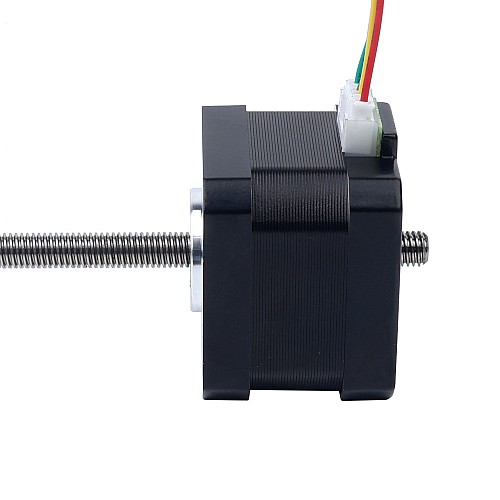

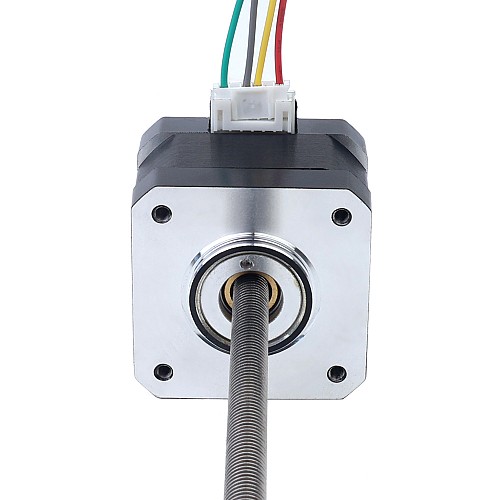

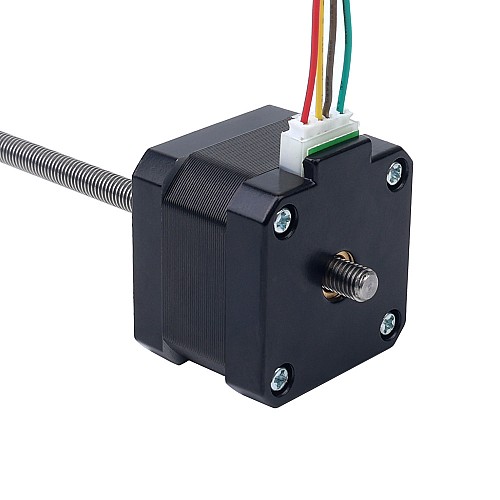

Эта модель представляет собой экономичный линейный шаговый двигатель, который называется Nema 17 нефиксированный линейный привод. Он состоит из 34-мм шагового двигателя Nema 17 с углом поворота 1,8 градуса и током 0,4 А и линейного винта Tr6.35x2 длиной 150 мм.

Электрические характеристики

• Номер детали производителя: 17N13S0404AF4-150RS(17N13S0404AF2-150RS)
• Тип двигателя: линейный шаговый двигатель без фиксации
• Угол шага: 1,8 градуса
• Удерживающий момент: 0,26 Нм (36,82 унций-дюйм)
• Номинальный ток/фаза: 0,4 А
• Фазовое сопротивление: 30 Ом
• Напряжение: 12 В
• Индуктивность: 37 мГн ± 20%(1 кГц)

Физические характеристики

• Размер оправы: 42 x 42 мм
• Длина тела: 34 мм

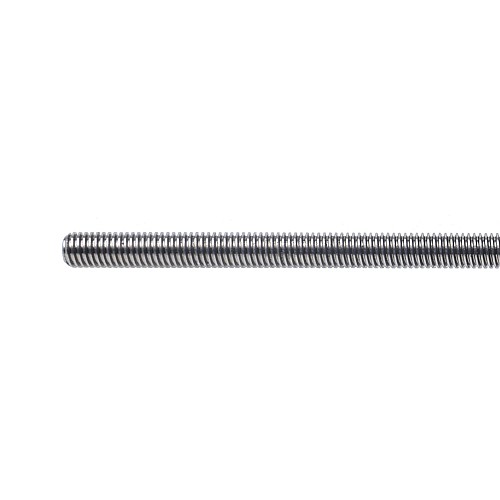

• Длина ходового винта: 150 мм (5,9055 дюйма)
• Диаметр ходового винта: Φ6,35 мм (0,25 дюйма)
• Шаг: 0,01 мм (0,0003937 дюйма)
• Шаг/оборот: 2 мм (0,0787 дюйма)
• Количество отведений: 4
• Длина кабеля: 400 мм
