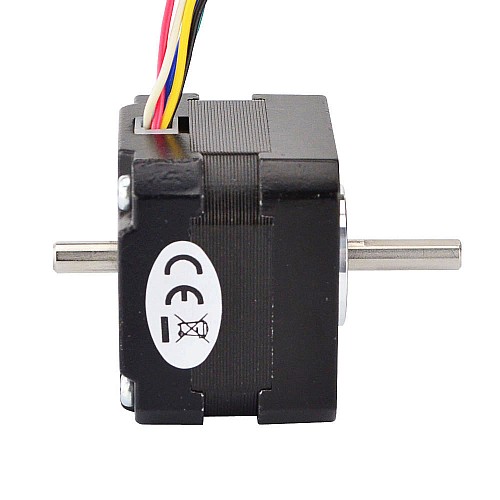

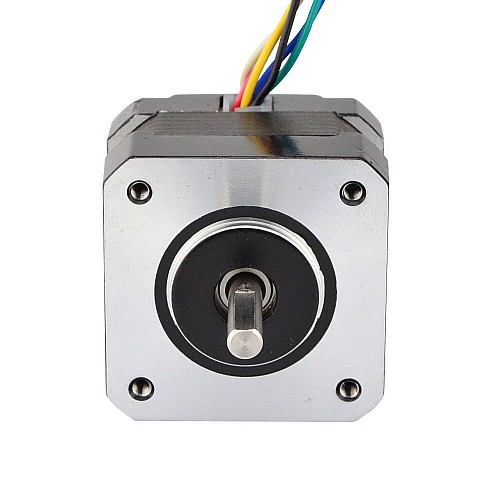

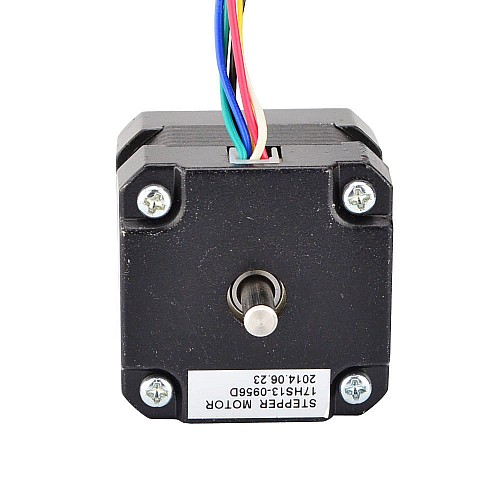

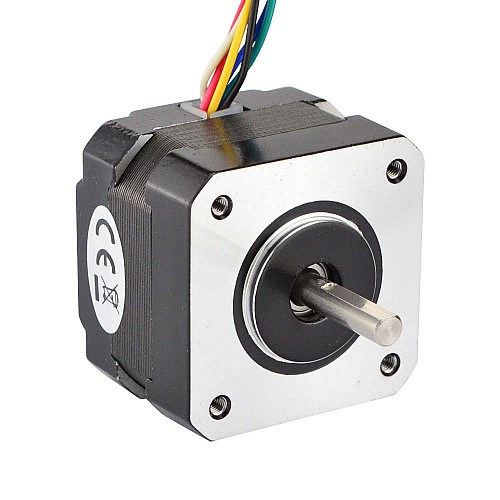

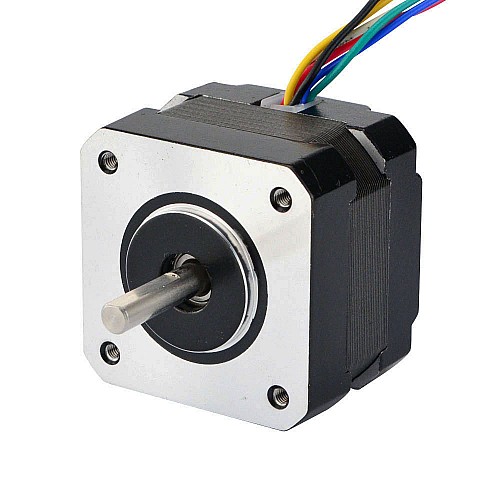

Двухвальный Nema 17, однополярный, 16 Н·см (22,66 унций·дюйма), 0,95 А, 42 x 42 x 33 мм, 6 проводов

0 отзывов - Написать отзыв

руб.712

5 + руб.679

10 + руб.648

50 + руб.621

100 + руб.595

В наличии: Предзаказ
Модель: 17HS13-0956D
Вес брутто: 0.27kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 8

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Минимальное количество для заказа: 20

Что означает предварительный заказ?

Предзаказ — это товар, которого в данный момент нет в наличии. После оформления заказа мы начнём производство или закупку товара специально для вас.

Двухвальные шаговые двигатели NEMA 17 с углом шага 1,8 градуса и размерами 42 x 42 x 33 мм. Они имеют 6 проводов, каждая фаза потребляет 0,95 А при 4,0 В и крутящий момент 16 Н·см (22,66 унций·дюйм). Доступен задний вал.

Электрические характеристики

Номер детали производителя: 17HS13-0956D
Тип двигателя: биполярный шаговый
Угол шага: 1,8 градуса
Удерживающий момент: 16 Н·см (22,66 унций·дюйм)
Номинальный ток/фаза: 0,95 А
Фазовое сопротивление: 4,2 Ом
Индуктивность: 2,5 мГн±20%(1 кГц)
Класс изоляции: B 130°C[266°F]

Физические характеристики

Размер оправы: 42 x 42 мм
Длина тела: 33 мм
Диаметр вала: Φ5 мм
Длина вала: 20 мм
Длина D-образного выреза: 15 мм
Диаметр заднего вала: Φ5 мм
Длина заднего вала: 10 мм
Количество отведений: 6
Длина вывода: 500 мм
Вес: 220 г

Связь

Биполярное расстройство

А+	А-	B+	Б-
Черный	Зеленый	Красный	Синий

Униполярный

А+	О+	А-	B+	О-	Б-
Черный	Желтый	Зеленый	Красный	Белый	Синий

Тип продукта
Тип продукта	Гибридный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Униполярный
Имеет ли кривая крутящего момента/тяги?	Да
Индуктивность (мГн)	2.5
Номинальный ток (А)	0.95
Угол шага (град.)	1.8
Удерживающий крутящий момент (унции на дюйм)	22.66
Удерживающий момент (Нсм)	16
Фазовое сопротивление (Ом)	4.2
Физические характеристики
Вес(г)	220
Диаметр вала (мм)	5
Длина вала (мм)	20
Длина вывода (мм)	500
Длина тела (мм)	33
Количество свинца	6
Метод инвентаризации	Выделенный инвентарь
Одновальный/Двухвальный	Двойной вал
Размер рамы (мм)	Nema 17 (42 x 42)
Рейтинг IP	40
Серия продуктов	С
Тип выхоDного вала	D
