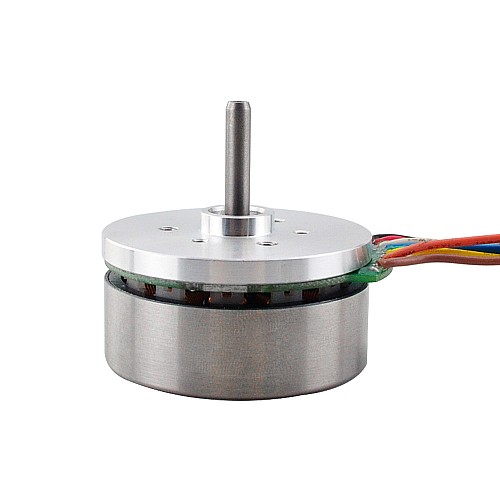

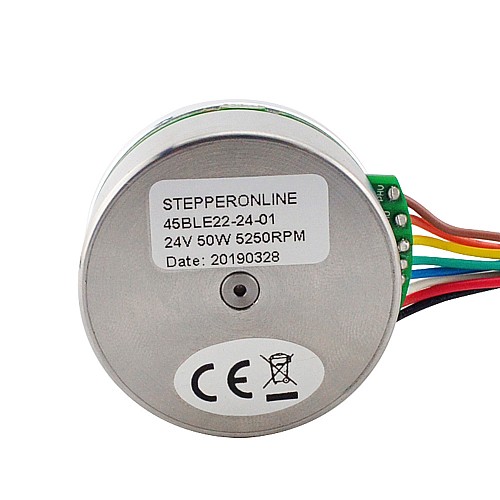

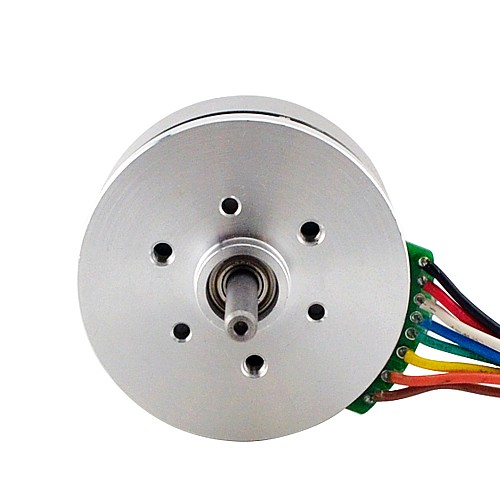

двигатель с внешним ротором 24 В, 5250 об/мин, 0,084 Нм, 50 Вт, 2,6 А, диаметр 43,2 x 21,6 мм

Электрические характеристики

• Номер детали производителя: 45BLE22-24-01
• Фаза: 3
• Поляки: 16
• Сопротивление/линия: 0,7±0,1 Ом при 20℃
• Индуктивность/линия: 0,33±0,1 мГн при 1 кГц
• Номинальное напряжение: 24 В постоянного тока
• Скорость холостого хода: 6700±10% об/мин
• Ток холостого хода: 0,5 А
• Номинальный крутящий момент: 84 мН.м
• Номинальная скорость: 5250 об/мин
• Номинальный ток: 2,6 А
• Номинальная мощность: 50 Вт
• Константа обратной ЭДС: 2,53 Вср.кв./коб./мин.
• Постоянная крутящего момента: 35 мН·м/А
• Инерция ротора: 135 ^г.см2
• Повышение температуры: менее 80К
• Класс изоляции: B 130°C[266°F]
• Электрическая прочность диэлектрика: 500 В переменного тока 1 мин.
• Сопротивление изоляции: 100 МОм при 500 В постоянного тока
• Температура окружающей среды: -25 ~ +50℃

Физические характеристики

• Размер оправы: Φ43,2 мм
• Длина тела: 21,6 мм
• Диаметр вала: Φ4 мм
• Длина вала: 20,6 мм
• Количество отведений: 8
• Длина вывода: 300 ммМин.
• Датчик: Датчик Холла
• Вес: 120 г
