бесщёточный двигатель постоянного тока и комплект драйвера 25 Вт 36 В 4400 об/мин 0,055 Нм (7,79 унций-дюймов)

0 отзывов - Написать отзыв

руб.0

В наличии: 1
Модель: K-510B36-25W
Вес брутто: 0.83kg
Сертифицировано: ISO, CE

Количество

Купить

Вопрос

В закладки В сравнение

Минимальное количество для заказа: 999

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

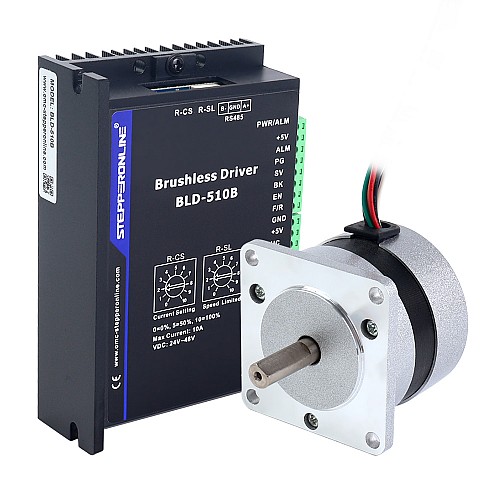

В этот комплект входит:

1 x BLD-510B: цифровой драйвер бесщеточного двигателя постоянного тока 12 В–48 В постоянного тока, макс. 15,0 А, 400 Вт

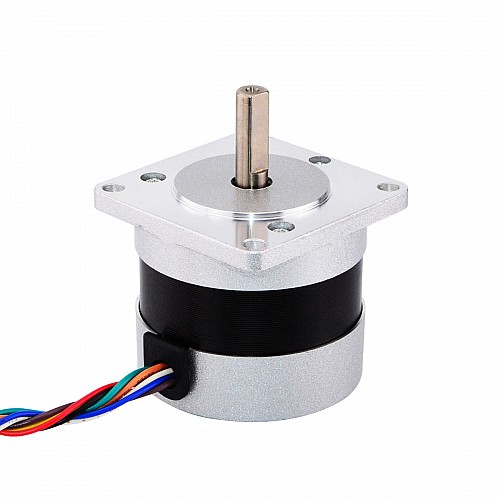

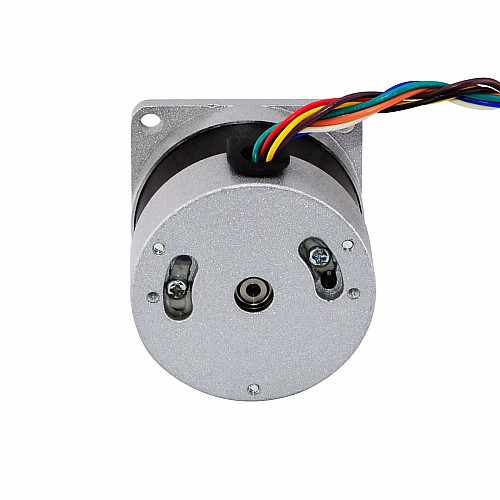

1 x 57BLR43-36-01: 36 В 4400 об/мин 0,055 Нм 25 Вт 1,0 А Ф57x43 мм Бесщеточный двигатель постоянного тока

Спецификация двигателя

Номер детали производителя: 57BLR43-36-01
Фаза: 3
Поляки: 4
Номинальное напряжение: 36 В
Номинальная скорость: 4400±10% об/мин
Номинальный крутящий момент: 0,055 Нм (7,79 унций-дюйм)
Номинальный ток: 1±10%А
Номинальная мощность: 25 Вт
Класс изоляции: B 130°C[266°F]
Сопротивление изоляции: не менее 100 МОм при 500 В постоянного тока
Размер оправы: Φ57 мм
Длина тела: 43 мм
Диаметр вала: Φ8 мм
Длина вала: 25 мм
Тип вала: D-образный
Длина D-образного выреза: 20 мм
Количество отведений: 8
Длина вывода: 300 мм
Тип подшипника: шарикоподшипник NMB, C3

Связь

У	В	В	+5В	Земля	А	Б	С
Апельсин	Зеленый	Коричневый	Красный	Черный	Желтый	Белый	Синий

Спецификация драйвера

Параметры	БЛД-510Б
Входное напряжение (В постоянного тока)	12	24	36	48
Непрерывный выходной ток (А)	10.0	8.3	5.5	8.3
Номинальная выходная мощность (Вт)	120	200	200	400
Пиковый ток (А)	15.0

Рекомендуемый блок питания — LM50-22B36.

Тип продукта
Тип продукта	Двигатель BLDC
Электрические характеристики
Количество фаз	3
Номинальная мощность (Вт)	25
Номинальная скорость (об/мин)	4400
Номинальное напряжение (В)	36
Номинальный крутящий момент (Нм)	0.055
Номинальный ток (А)	1
Физические характеристики
Диаметр вала (мм)	8
Длина вала (мм)	25
Длина тела (мм)	43
Размер рамы (мм)	Nema 23 (57 x 57)
Рейтинг IP	20
С коробкой передач	Нет
Тип выхоDного вала	D

File	Size
57BLR43-36-01_Full_Datasheet.pdf	111.59KB	Download
57BLR43-36-01.STEP	1.02MB	Download
stepperonline_bldc_software_V2.7.zip	26.54KB	Download
BLD-510B_Manual.pdf	728.14KB	Download
