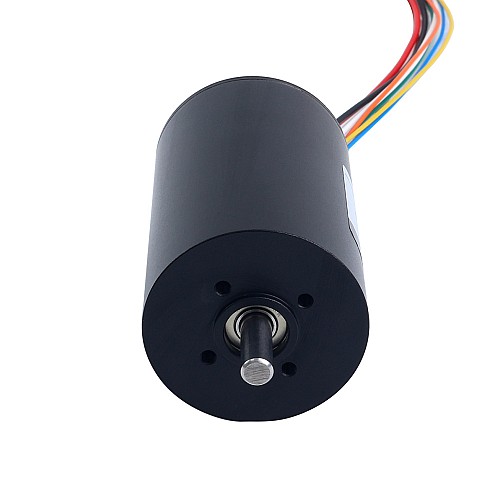

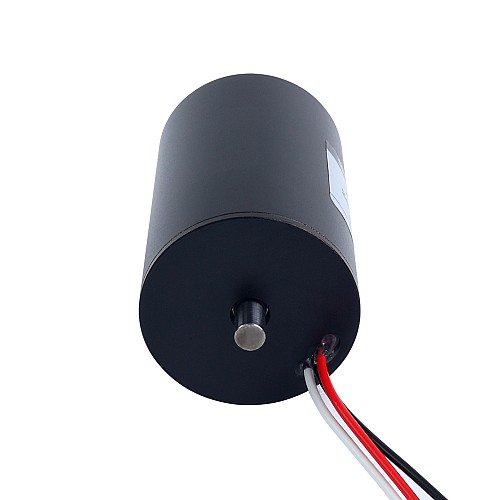

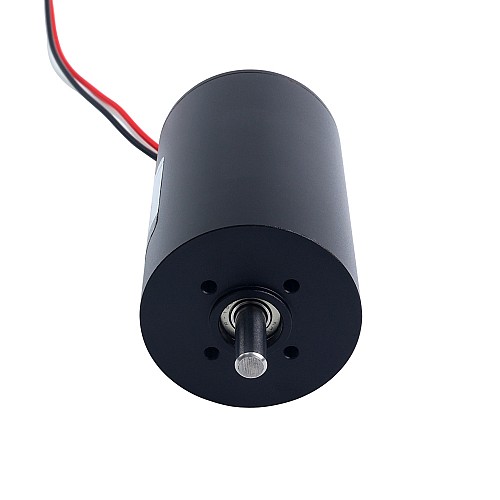

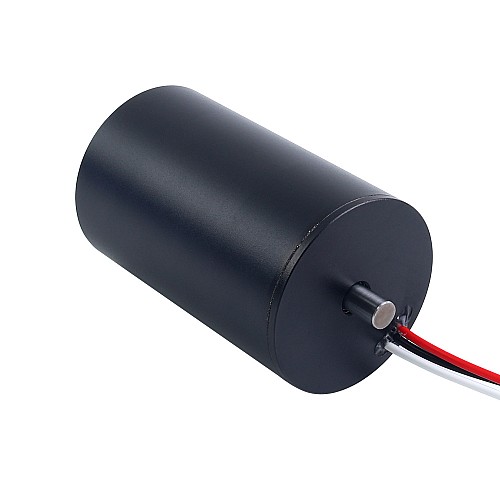

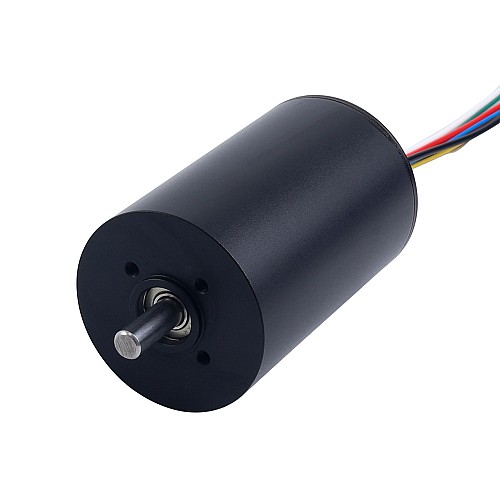

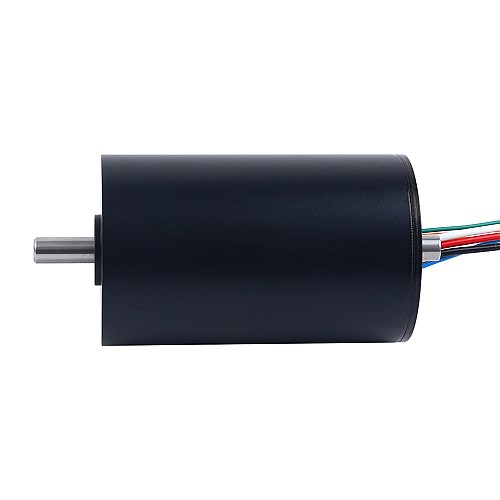

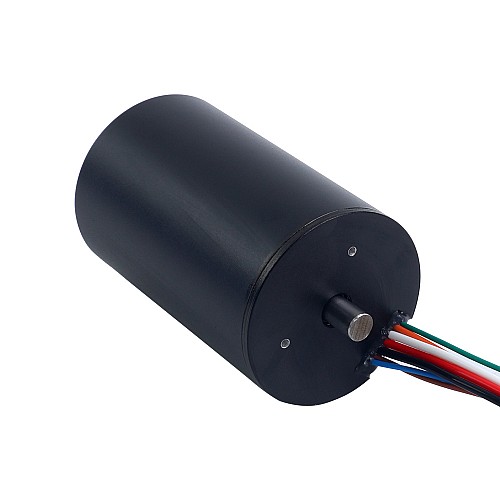

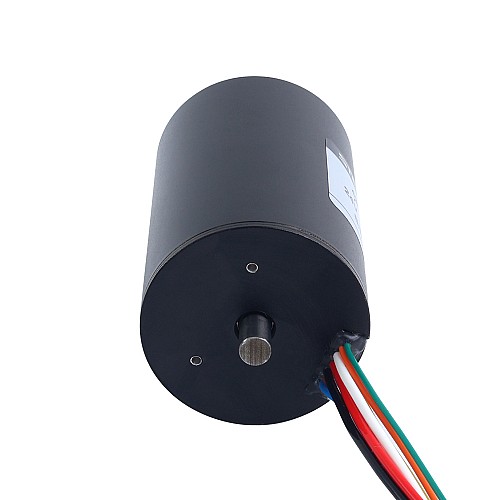

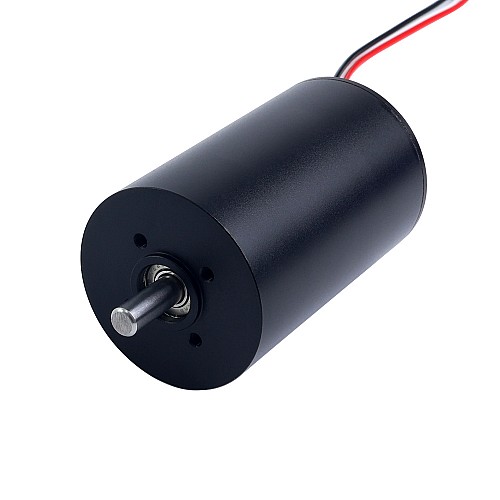

Бесщеточный безсердечниковый круглый двигатель 24V 8000RPM 210mNm 175.92W 9.68A Ф43x69mm

Бесщеточный безсердечниковый круглый двигатель 24V 210mNm 175.92W 9.68A Ф43x69mm - 43CL70-24-P2-8000 | StepperOnline

Бесщеточный безсердечниковый круглый двигатель 24V 8000RPM 210mNm 175.92W 9.68A Ф43x69mm

0 отзывов - Написать отзыв

руб.3460

5 + руб.3317

10 + руб.3185

50 + руб.3064

100 + руб.2952

В наличии: 10000
Модель: 43CL70-24-P2-8000
Вес брутто: 0.60kg
Сертифицировано: ISO, CE, RoHS

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Этот 24-вольтовый бесщёточный двигатель без сердечника обеспечивает выходную мощность 175,92 Вт. Он достигает номинальной скорости 8000 об/мин при потребляемом токе 9,68 А и обеспечивает номинальный крутящий момент 210 мН·м. Он подходит для компактных, быстро реагирующих приложений, требующих малой инерции.

Двигатель без сердечника обеспечивает исключительную эффективность за счёт устранения потерь в стали, что значительно снижает энергопотребление в системах непрерывной автоматизации. Сверхнизкая инерция двигателя обеспечивает отклик в миллисекундном диапазоне для точного позиционирования. Сверхкомпактная конструкция и бесшумная работа с низким уровнем вибрации обеспечивают лёгкую интеграцию и надёжную работу без необходимости обслуживания. Идеально подходит для робототехники, лабораторной автоматизации и точных медицинских приборов.

Электрические характеристики

Номер детали производителя: 43CL70-24-P2-8000
Количество пар полюсов: 1
Номинальное напряжение: 24 В
Сопротивление выводов: 0,21 Ом
Индуктивность выводов: 0,05 мГн
Скорость холостого хода: 10500 об/мин
Ток холостого хода: 0,75 А
Номинальная скорость: 8000 об/мин
Номинальный ток: 9,68 А
Номинальный крутящий момент: 210 мНм
Номинальная мощность: 175,92 Вт
Максимальная выходная мощность: 676,74 Вт
КПД: 84,45%
Константа крутящего момента: 21,68 мН·м/А
Крутящий момент при остановке: 2461,88 мН·м
Константа противо-ЭДС: 2,27 мВ/об/мин
Константа скорости: 440,39 об/мин/В
Момент трения: 16,26 мН·м
Константа тока: 0,05 А/мНм
Амплитуда вибрации: <=0,1 мм
Максимально допустимая температура крыла: 180°C
Диапазон рабочих температур: -20–80°C
Шум: <=35 дБ
Срок службы: 8000 часов

Физические характеристики

Размер рамы: Φ43 мм
Длина двигателя: 69 мм
Диаметр вала: Φ6 мм
Длина вала: 15 мм
Длина кабеля: 300 мм

Подключение

U	V	W	+5V	GND	A	B	C
Красный	Черный	Белый	Зеленый	Синий	Коричневый	Желтый	Оранжевый

Электрические характеристики
Индуктивность выводов (mH)	0.05
Количество полюсов	2
Константа противо-ЭДС(мВ/об/мин)	2.27
Макс. выходная мощность (Вт)	676.74
Момент остановки(mNm)	2461.88
Момент трения(mNm)	16.26
Номинальная мощность (Вт)	175.92
Номинальная скорость (об/мин)	8000
Номинальное напряжение (В)	24
Номинальный крутящий момент (mNm)	210.00
Номинальный ток (А)	9.68
Постоянная крутящего момента(mNm/A)	21.68
Постоянная тока(A/mNm)	0.05
Скоростная постоянная (Rpm/V)	440.39
Скорость холостого хода (rpm)	10500
Сопротивление выводов (Ohms)	0.21
Ток холостого хода (А)	0.75
Эффективность(%)	84.45
Физические характеристики
Метод инвентаризации	Выделенный инвентарь
