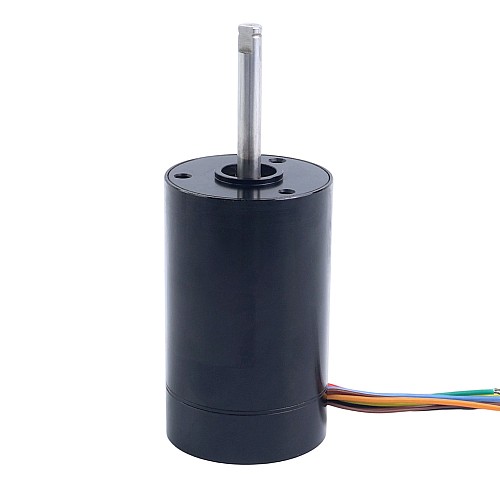

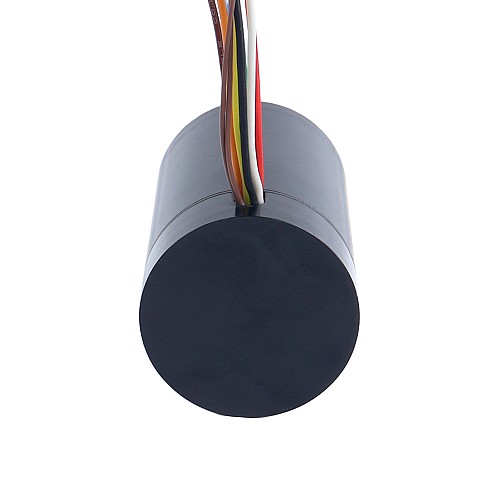

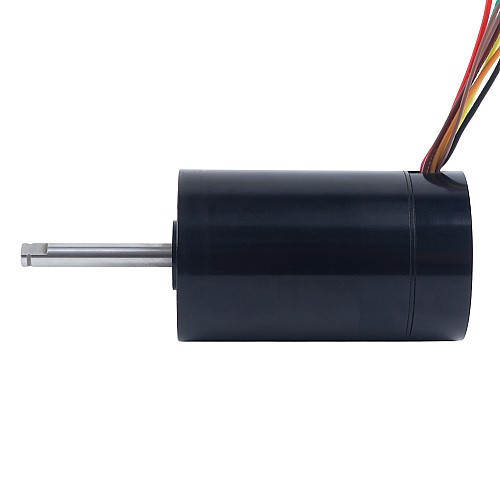

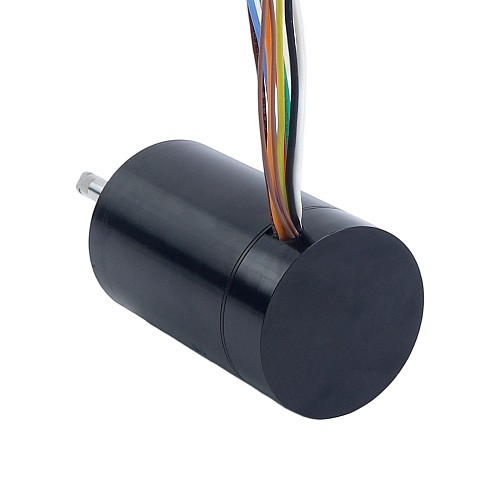

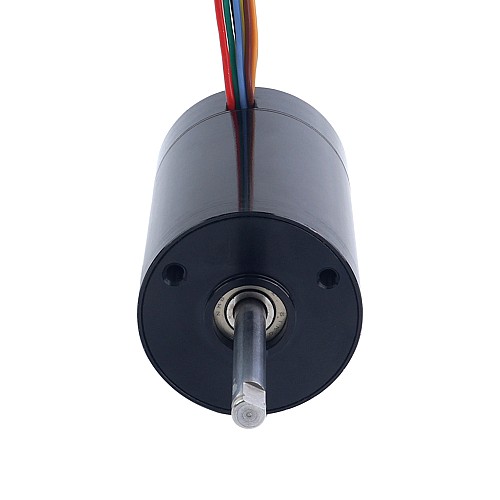

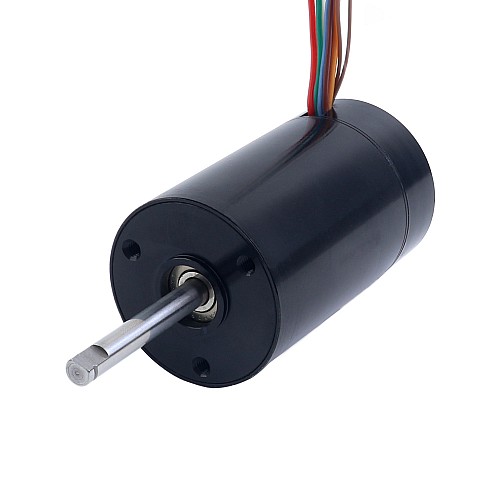

Бесщеточный безсердечниковый круглый двигатель 36V 8000RPM 212mNm 177.59W 6.82A Ф43x69mm

Бесщеточный безсердечниковый круглый двигатель 36V 212mNm 177.59W 6.82A Ф43x69mm - 43CL70-36-P2-8000 | StepperOnline

Новый

Бесщеточный безсердечниковый круглый двигатель 36V 8000RPM 212mNm 177.59W 6.82A Ф43x69mm

0 отзывов - Написать отзыв

руб.3460

5 + руб.3317

10 + руб.3185

50 + руб.3064

100 + руб.2952

В наличии: Предварительный заказ
Модель: 43CL70-36-P2-8000
Вес брутто: 0.60kg
Сертифицировано: ISO, CE, RoHS

Доступные варианты

Отправка из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Что означает предварительный заказ?

Предзаказ — это товар, которого в данный момент нет в наличии. После оформления заказа мы начнём производство или закупку товара специально для вас.

Этот 36-вольтовый бесщёточный двигатель без сердечника обеспечивает выходную мощность 177,59 Вт. Он достигает номинальной скорости 8000 об/мин при потребляемом токе 6,82 А и обеспечивает номинальный крутящий момент 212 мНм. Он подходит для компактных, быстро реагирующих приложений, требующих малой инерции.

Двигатель без сердечника обеспечивает исключительную эффективность за счёт устранения потерь в стали, что значительно снижает энергопотребление в системах непрерывной автоматизации. Сверхнизкая инерция двигателя обеспечивает отклик в миллисекундном диапазоне для точного позиционирования. Сверхкомпактная конструкция и бесшумная работа с низким уровнем вибрации обеспечивают лёгкую интеграцию и надёжную работу без необходимости обслуживания. Идеально подходит для робототехники, лабораторной автоматизации и точных медицинских приборов.

Электрические характеристики

Номер детали производителя: 43CL70-36-P2-8000
Количество пар полюсов: 1
Номинальное напряжение: 36 В
Сопротивление выводов: 0,28 Ом
Индуктивность выводов: 0,05 мГн
Скорость холостого хода: 11000 об/мин
Ток холостого хода: 0,75 А
Номинальная скорость: 8000 об/мин
Номинальный ток: 6,82 А
Номинальный крутящий момент: 212 мНм
Номинальная мощность: 177,59 Вт
Максимальная выходная мощность: 1143,68 Вт
КПД: 85,31%
Постоянный крутящий момент: 31,07 мНм/А
Момент срыва: 3971,4 мНм
Постоянная противо-ЭДС: 3,25 мВ/об/мин
Постоянная скорости: 307,35 об/мин/В
Момент трения: 23,3 мНм
Постоянный ток: 0,03 А/мНм
Амплитуда вибрации: <=0,1 мм
Максимально допустимая температура крыла: 180°C
Диапазон рабочих температур: -20–80°C
Шум: <=35 дБ
Срок службы: 8000 часов

Физические характеристики

Размер корпуса: Φ43 мм
Длина двигателя: 69 мм
Диаметр вала: Φ6 мм
Длина вала: 15 мм
Длина кабеля: 300 мм

Подключение

U	V	W	+5V	GND	A	B	C
Красный	Черный	Белый	Зеленый	Синий	Коричневый	Желтый	Оранжевый

Электрические характеристики
Индуктивность выводов (mH)	0.05
Количество полюсов	2
Константа противо-ЭДС(мВ/об/мин)	3.25
Макс. выходная мощность (Вт)	1143.68
Момент остановки(mNm)	3971.40
Момент трения(mNm)	23.30
Номинальная мощность (Вт)	177.59
Номинальная скорость (об/мин)	8000
Номинальное напряжение (В)	36
Номинальный крутящий момент (mNm)	212.00
Номинальный ток (А)	6.82
Постоянная крутящего момента(mNm/A)	31.07
Постоянная тока(A/mNm)	0.03
Скоростная постоянная (Rpm/V)	307.35
Скорость холостого хода (rpm)	11000
Сопротивление выводов (Ohms)	0.28
Ток холостого хода (А)	0.75
Эффективность(%)	85.31
Физические характеристики
Метод инвентаризации	Выделенный инвентарь
