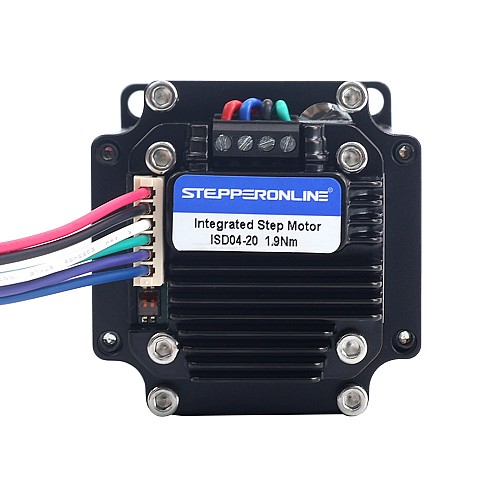

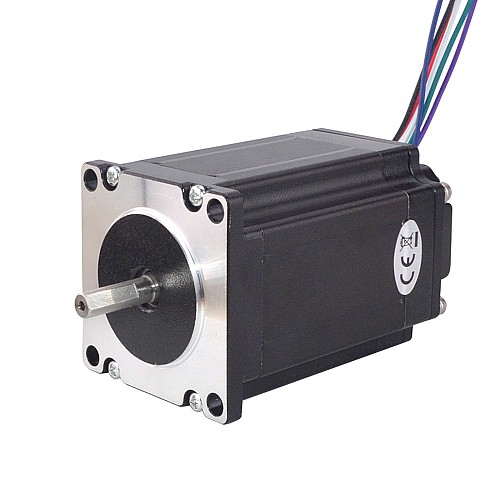

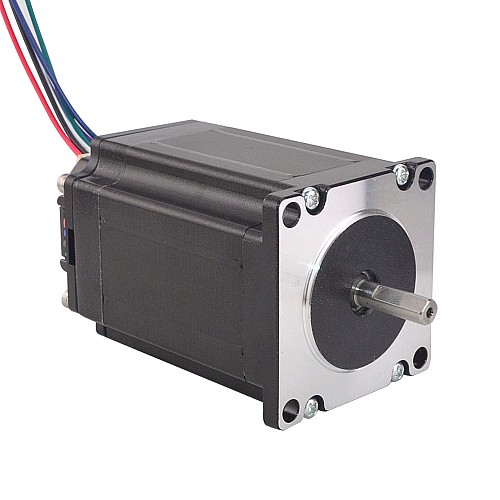

Интегрированный шаговый двигатель Nema 23 190 Н·см (269 унций·дюйм) с драйвером ISD04 12–38 В постоянного тока

0 отзывов - Написать отзыв

руб.5149

5 + руб.4974

10 + руб.4809

50 + руб.4655

100 + руб.4511

В наличии: 10000
Модель: ISD04-20
Вес брутто: 1.25kg
Сертифицировано: ISO, CE

Products Sold: 199

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Электрические характеристики

Номер детали производителя: ISD04-20
Угол шага: 1,8 градуса
Удерживающий момент: 190 Н·см (269 унций·дюйм)
Номинальный ток/фаза: 2,8 А
Фазовое сопротивление: 1,13 Ом
Индуктивность: 5,4 мГн ± 20% (1 кГц)

Физические характеристики

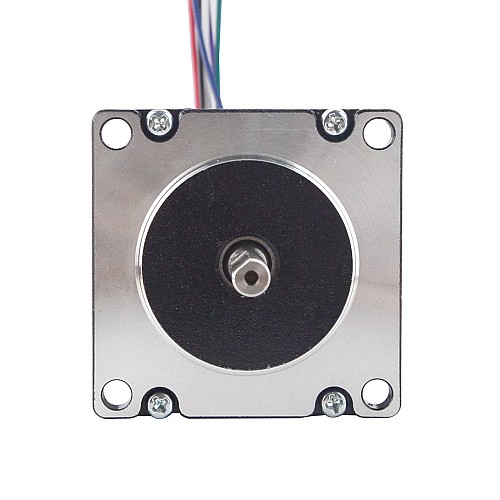

Размер оправы: 57 x 57 мм

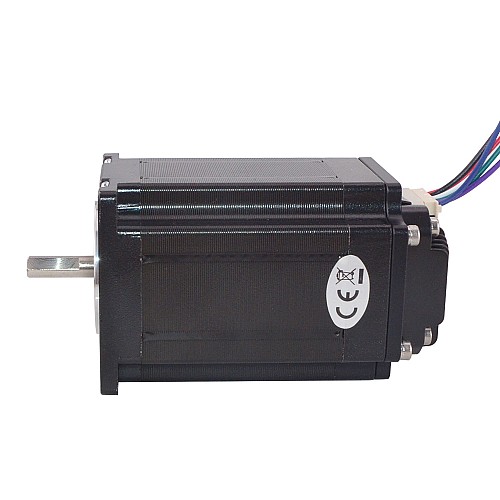

Длина корпуса: 96 мм

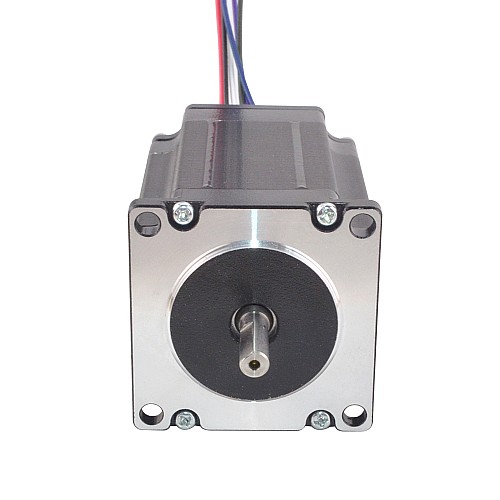

Диаметр вала: Φ6,35 мм
Длина вала: 21 мм
Вес: 1230 г

Характеристики драйвера

Выходной пиковый ток: 1,5–4 А
Входное напряжение: 12–38 В постоянного тока
Класс изоляции: B 130°C[266°F]
Регулировка скорости с помощью внешнего потенциометра 0,75 - 1250 об/мин
Сопротивление изоляции: более 100 МОм
Электрическая прочность: 500 В переменного тока в течение 1 мин.

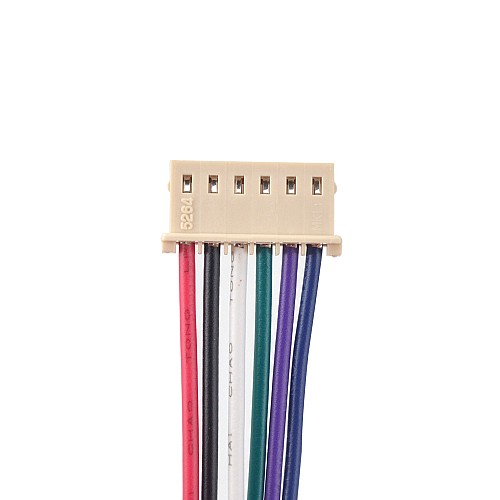

Связь

В+	Земля	ВКЦ	РЕЖИССЕР	СТП	ЭНА
Красный	Черный	Белый	Зеленый	Фиолетовый	Синий

Тип продукта
Тип продукта	Интегрированный шаговый двигатель
Электрические характеристики
Аналоговый вход	Нет
Входное напряжение (В)	12 - 38DC
Входное опорное напряжение (В)	12 - 36DC
Индуктивность (мГн)	5.4
Номинальный ток (А)	2.8
Обратная связь с энкодером	Нет (открытый цикл)
Режимы управления	Импульсный режим
Удерживающий крутящий момент (унции на дюйм)	269
Удерживающий момент (Нсм)	190
Фазовое сопротивление (Ом)	1.13
Физические характеристики
Диаметр вала (мм)	6.35
Длина вала (мм)	21
Длина тела (мм)	96
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 23 (57 x 57)
Рейтинг IP	40
