Внешний стек Nema 8 30 мм, вывод 0,24 А, длина 150 мм

Снято с производства

Внешний стек Nema 8 30 мм, вывод 0,24 А, длина 150 мм

0 отзывов - Написать отзыв

руб.0

В наличии: 1
Модель: 8E11S0244CC3-150RS
Вес брутто: 0.34kg
Сертифицировано: ISO, CE, RoHS

Products Sold: 170

Количество

Купить

Вопрос

В закладки В сравнение

Минимальное количество для заказа: 999

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

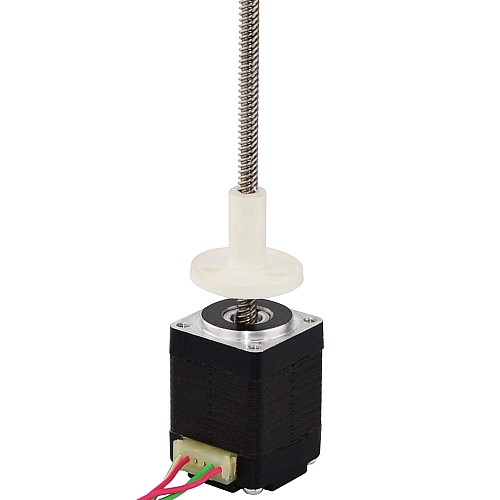

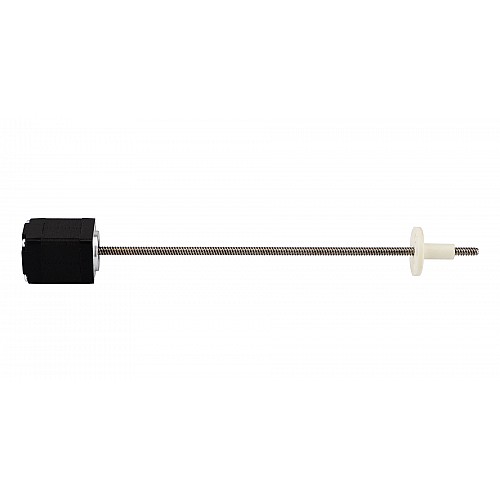

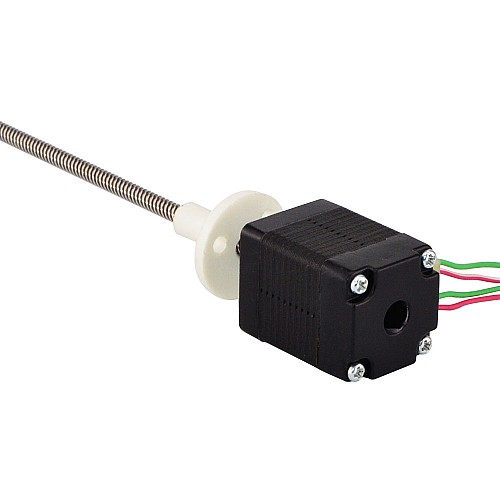

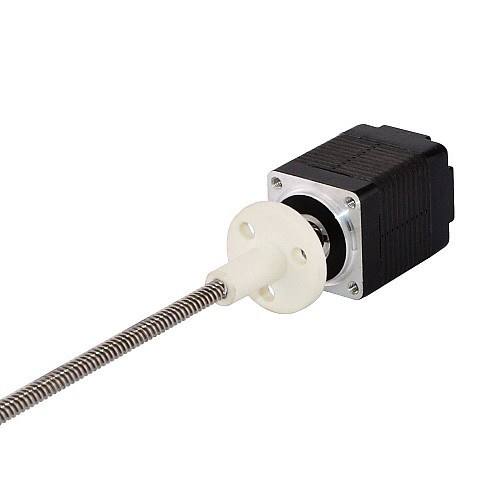

Двигательная часть представляет собой шаговый двигатель Nema 8 с корпусом 30 мм, углом поворота 1,8 градуса и силой тока 0,24 А, интегрированный с ходовым винтом диаметром 3,5 мм (0,1378 дюйма) и длиной 150 мм (5,9055 дюйма) и гайкой из полиоксиметилена (POM). Линейный ход составляет 0,6096 мм (0,024 дюйма) за оборот. Эта модель практически идентична линейному приводу Haydon Kerk серии 21000 с внешним шаговым двигателем и размером 8.

Электрические характеристики

Номер детали производителя: 8E11S0244CC3-150RS(8E11S0244CC-150RS)
Тип двигателя: внешний линейный шаговый двигатель
Угол шага: 1,8°
Минимальная тяга: 39 Н (300 тяг в секунду)
Номинальный ток/фаза: 0,24 А
Фазовое сопротивление: 20,4 Ом
Напряжение: 5 В
Индуктивность: 3,88 мГн±20%(1 кГц)

Физические характеристики

Размер оправы: 20 x 20 мм
Длина тела: 30 мм
Длина ходового винта: 150 мм (5,9055 дюйма)
Диаметр ходового винта: Φ3,5 мм (0,1378 дюйма)
Шаг: 0,003048 мм (0,00012 дюйма)
Ход/оборот грифеля: 0,6096 мм (0,024 дюйма)
Количество отведений: 4
Длина кабеля: 300 мм
Вес: 43 г

Связь

А+	А-	B+	Б-
Красный	Красно-белый	Зеленый/Белый	Зеленый

По ряду причин мы временно прекратили производство и продажу этого товара. Заказ невозможен. Альтернативный товар — 8E11S0244CC4-150RS .

Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	3.83
Минимальная тяга (Н) при 300 импульсах в секунду	39
Номинальный ток (А)	0.24
Угол шага (град.)	1.8
Фазовое сопротивление (Ом)	20.4
Физические характеристики
Диаметр ходового винта (мм)	3.5
Длина вывода (мм)	300
Длина тела (мм)	30
Длина ходового винта (мм)	150
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 08 (20 x 20)
Рейтинг IP	40
Тип линейного двигателя	Внешний(Acme)
Ход/оборот (мм)	0.6096
Ход/Шаг (мм)	0.003048
