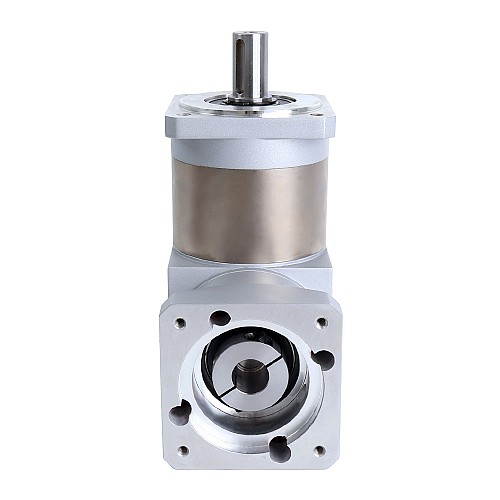

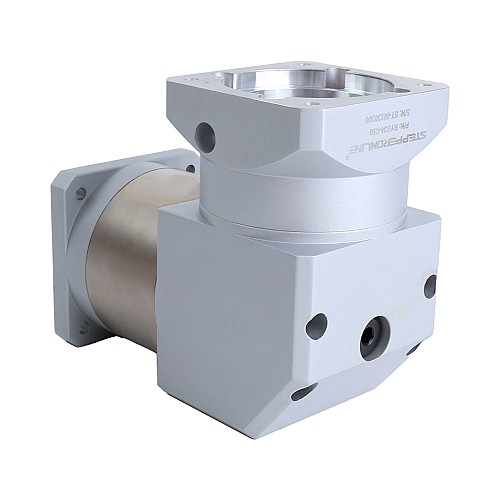

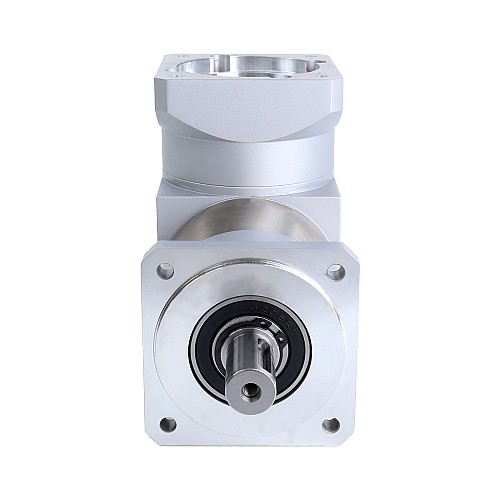

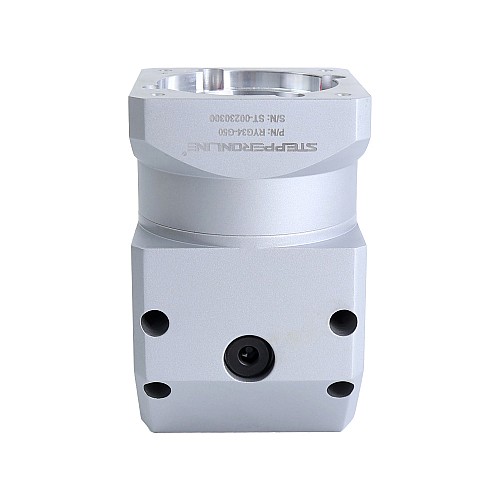

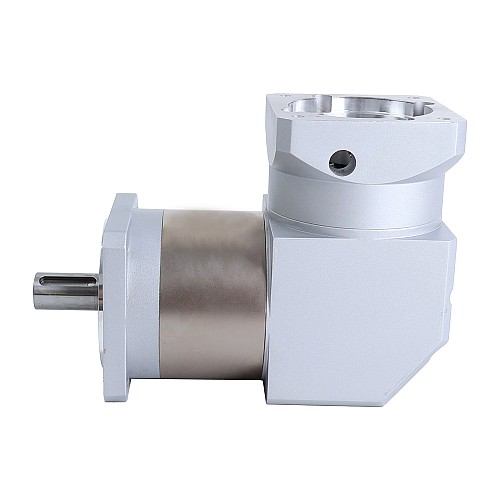

Угловой планетарный редуктор серии RYG, передаточное отношение 50:1, люфт 15 угловых минут для шагового двигателя Nema 34

Размер этого редуктора составляет 90 x 90 мм, а диаметр входного вала — 14 мм. Этот угловой редуктор разработан для шагового двигателя Nema 34, а высокооборотный и низкооборотный валы расположены под прямым углом друг к другу.
Одним из основных преимуществ углового редуктора является его компактность и возможность установки в ограниченном пространстве, что делает его популярным выбором для применений, где приводное оборудование должно располагаться близко к ведомому, например, на конвейерах или другом оборудовании.

Характеристики редуктора

• Номер детали: RYG34-G50
• Тип редуктора: планетарный с прямым углом
• Материал шестерни: легированная сталь
• Передаточное отношение: 50:1
• КПД: 96%
• Инерция ротора: 0,13 кг·см²
• Лихой ход на холостом ходу: <=15 угловых минут
• Максимально допустимый крутящий момент: 100 Н·м (885,07 фунт-дюйм)
• Допустимый крутящий момент: 200 Н·м (1770,15 фунт-дюйм)
• Максимальная осевая нагрузка на вал: 800 Н
• Максимальная радиальная нагрузка на вал Нагрузка: 1000 Н
• Номинальная входная скорость: 3000 об/мин
• Макс. Скорость входного вращения: 6000 об/мин
• Уровень шума: <=55 дБ
• Степень водонепроницаемости: IP54
• Срок службы: 20000 ч
• Рабочая температура: -20~150 ℃

Физические характеристики

• Размер рамы: 90 x 90 мм
• Длина коробки передач: 172 мм
• Тип выходного вала: шпоночный паз
• Диаметр выходного вала: Φ20 мм
• Длина выходного вала: Φ40 мм
• Диаметр входного вала: Φ14 мм
• Длина входного вала: 22-41 мм
• Вес: 5970 г
