- В наличии: 10000
- Модель: DSY-RS100L2B2-M17S
- Вес брутто: 2.00kg
- Сертифицировано: ISO, CE
Страну кликните|реальный запас

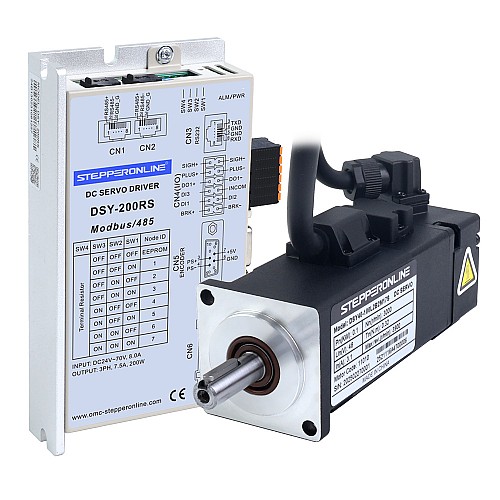

Это новейшая сервосистема постоянного тока серии DSY, оснащенная серводвигателем 48 В постоянного тока мощностью 100 Вт, тормозом 24 В (6 Вт) и сервоприводом 24–70 В постоянного тока мощностью 200 Вт. Двигатель имеет номинальный крутящий момент 0,318 Н·м, пиковый крутящий момент 0,954 Н·м и номинальную скорость 3000 об/мин.
Эта система оснащена стандартным 17-битным однооборотным магнитным инкрементальным энкодером и отличается высокой удельной мощностью, что обеспечивает надёжную работу в компактном корпусе и возможность достижения мгновенной перегрузки до трёхкратного значения. Инновационная конструкция магнитной цепи значительно снижает пульсации крутящего момента, обеспечивая минимальную вибрацию во время работы и более плавный крутящий момент.
Идеально подходящая для широкого спектра применений, эта сервосистема особенно подходит для мобильных роботов (AMR, AGV), сервисных роботов, специализированных роботов, логистики и складирования, сортировочных систем, медицинских приборов, точных приборов и легкой текстильной промышленности, где ограничения по напряжению и размерам являются критическими факторами.
Предметы в комплекте
- 1 x DSY-200RS: импульсный/RS485 драйвер серводвигателя постоянного тока мощностью 200 Вт

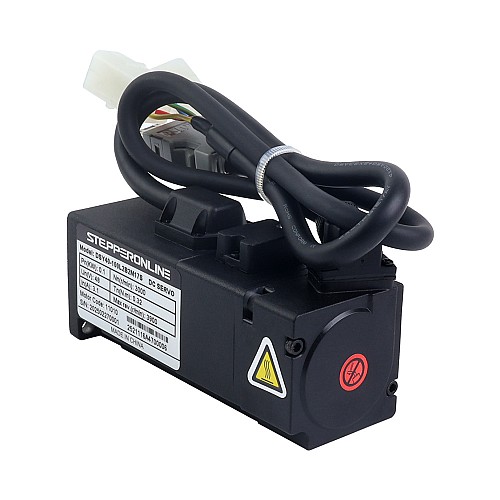

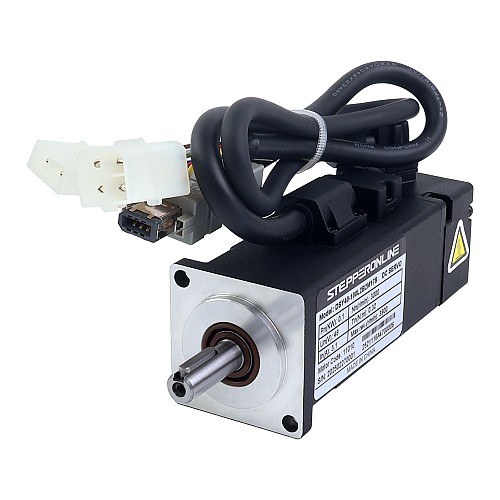

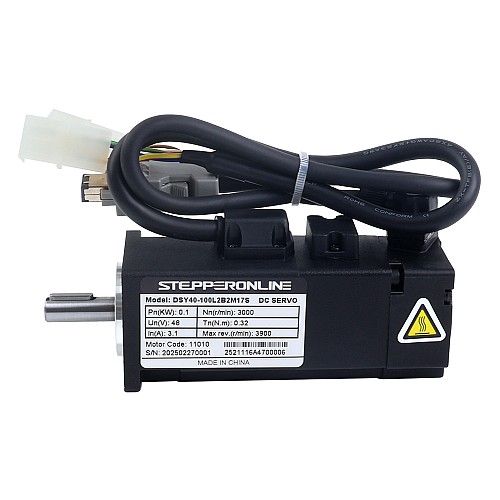

- 1 x DSY40-100L2B2M17S: серводвигатель 100 Вт 48 В постоянного тока, 3000 об/мин, 0,318 Нм, с тормозом, 17-битный энкодер, IP65

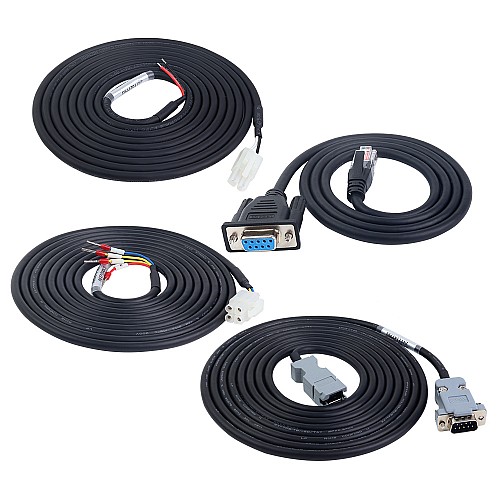

- 1 x P1-DS-03P08M: кабель двигателя длиной 3,0 м
- 1 x P1-DS-03M-S: тормозной трос 3,0 м
- 1 x E2-DS-03AM: кабель энкодера длиной 3,0 м
- 1 x RS232-5: отладочный кабель длиной 1,0 м
Спецификация сервопривода
- Номер детали: DSY-200RS
- Непрерывный выходной ток: 7,5 А
- Максимальный выходной ток: 24,0 А
- Входное напряжение питания: 24–70 В постоянного тока
- Номинальная мощность 200 Вт
- Размеры: 141*75,5*25,4 мм
Технические характеристики серводвигателя
- Номер детали: DSY40-100L2B2M17S
- Номинальная мощность: 100 Вт
- Номинальное напряжение: 48 В постоянного тока
- Номинальный крутящий момент: 0,318 Нм
- Пиковый крутящий момент: 0,954 Нм
- Номинальный ток: 3,1 А
- Номинальная скорость: 3000 об/мин
- Крутящий момент: 0,10 Нм/А
- Сопротивление линии: 2,10 Ом ± 10%
- Индуктивность линии: 1,60 мГн ± 20%
- Инерция: 0,048 кг*м 2 *10 -4
- Энкодер: 17-битный однооборотный магнитный инкрементный энкодер
- Поляки: 10
- Рейтинг IP: IP65
- Диаметр вала: 8 мм
- Крутящий момент тормоза: 0,32 Нм
- Напряжение тормоза: 24 В постоянного тока
- Мощность тормоза: 6,0 Вт
- Ток торможения: 0,25 А
- Длина кабеля: 3 м (опционально доступны длины 1,5 м и 5 м)
Электрические характеристики | |
Входное напряжение (В) | 24 - 70VDC |
Номинальная мощность (Вт) | 100 |
Номинальная скорость (об/мин) | 3000 |
Номинальное напряжение (В) | 48 В постоянного тока |
Номинальный крутящий момент (Нм) | 0.318 |
Пиковая скорость (об/мин) | 4000 |
Пиковый крутящий момент (Нм) | 0.954 |
Разрешение кодера | 17 бит |
Режимы управления | Импульс/RS485 |
С тормозом | Да |
Тип кодировщика | Магнитный инкрементный |
Физические характеристики | |
Авиационная вилка или нет | Нет |
Диаметр вала (мм) | 8 |
Интегрировано или нет | Нет |
Метод инвентаризации | Выделенный инвентарь |
Размер рамы (мм) | 40 х 40 |
Рейтинг IP | 65 |
