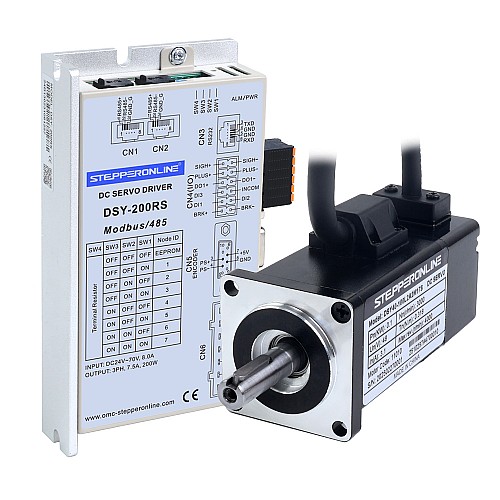

Серводвигатель постоянного тока серии DSY 100 Вт RS485, 24–70 В постоянного тока, 0,318 Н·м, 3000 об/мин, 17-битный инкрементальный энкодер, класс защиты IP65

Это новейшая сервосистема постоянного тока серии DSY, оснащенная серводвигателем 48 В постоянного тока мощностью 100 Вт и сервоприводом 24–70 В постоянного тока мощностью 200 Вт. Двигатель имеет номинальный крутящий момент 0,318 Н·м, пиковый крутящий момент 0,954 Н·м и номинальную скорость 3000 об/мин.
Эта система оснащена стандартным 17-битным однооборотным магнитным инкрементальным энкодером и отличается высокой удельной мощностью, что обеспечивает надёжную работу в компактном корпусе и возможность достижения мгновенной перегрузки до трёхкратного значения. Инновационная конструкция магнитной цепи значительно снижает пульсации крутящего момента, обеспечивая минимальную вибрацию во время работы и более плавный крутящий момент.
Идеально подходящая для широкого спектра применений, эта сервосистема особенно подходит для мобильных роботов (AMR, AGV), сервисных роботов, специализированных роботов, логистики и складирования, сортировочных систем, медицинских приборов, точных приборов и легкой текстильной промышленности, где ограничения по напряжению и размерам являются критическими факторами.

Предметы в комплекте

• 1 x DSY-200RS: импульсный/RS485 драйвер серводвигателя постоянного тока мощностью 200 Вт
• 1 x DSY40-100L2A2M17S: серводвигатель 100 Вт 48 В постоянного тока, 3000 об/мин, 0,318 Нм, 17-битный энкодер IP65

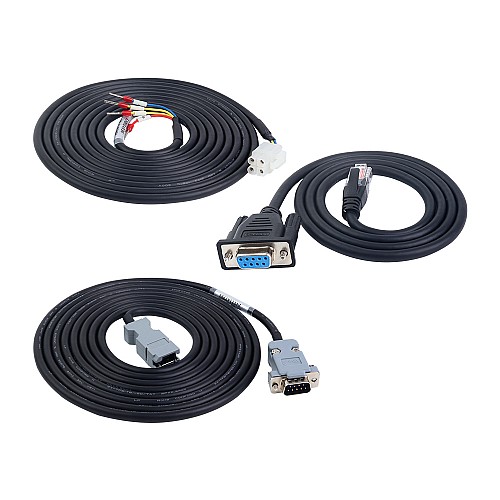

• 1 x P1-DS-03P08M: кабель двигателя длиной 3,0 м
• 1 x E2-DS-03AM: кабель энкодера длиной 3,0 м
• 1 x RS232-5: отладочный кабель длиной 1,0 м

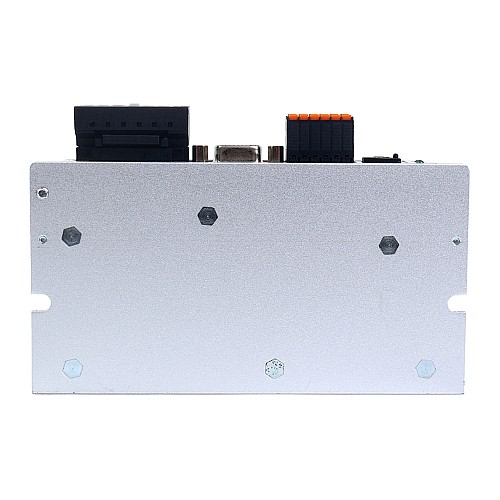

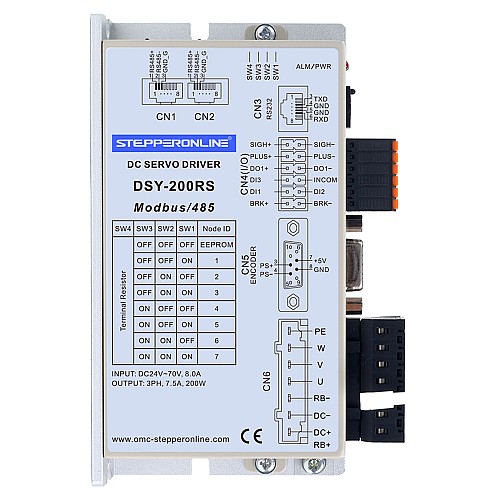

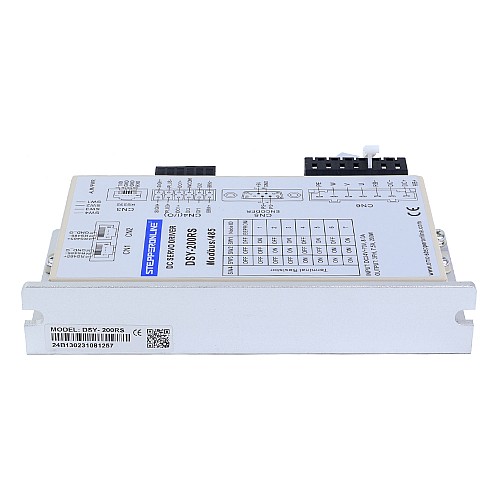

Спецификация сервопривода

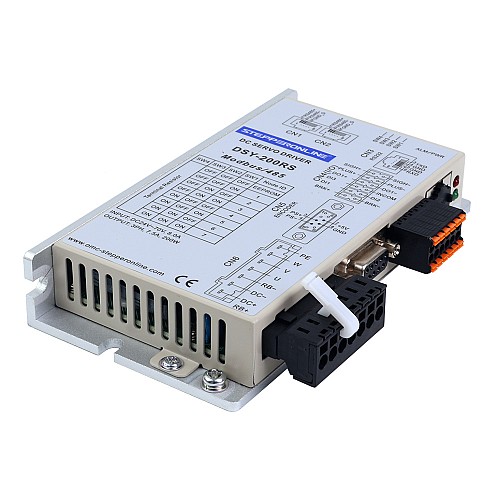

• Номер детали: DSY-200RS
• Непрерывный выходной ток: 7,5 А
• Максимальный выходной ток: 24,0 А
• Входное напряжение питания: 24–70 В постоянного тока
• Номинальная мощность 200 Вт
• Размеры: 141*75,5*25,4 мм

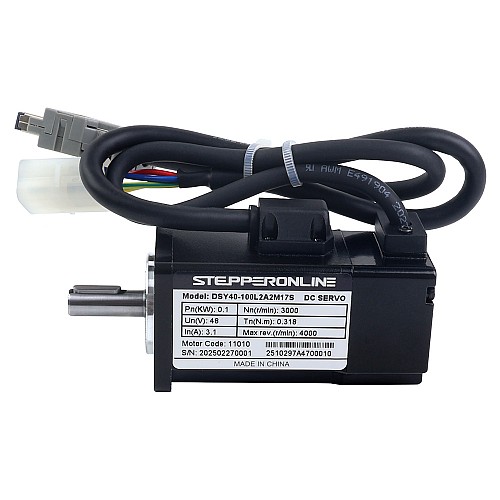

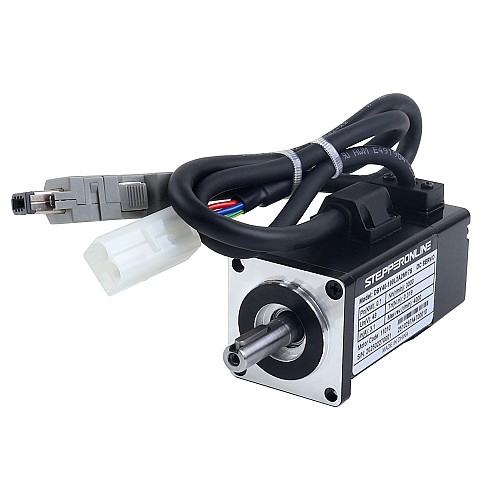

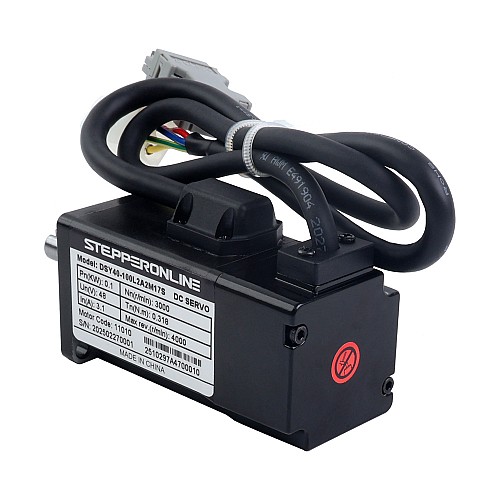

Технические характеристики серводвигателя

• Номер детали: DSY40-100L2A2M17S
• Номинальная мощность: 100 Вт
• Номинальное напряжение: 48 В постоянного тока
• Номинальный крутящий момент: 0,318 Нм
• Пиковый крутящий момент: 0,954 Нм
• Номинальный ток: 3,1 А
• Номинальная скорость: 3000 об/мин
• Крутящий момент: 0,10 Нм/А
• Сопротивление линии: 2,10 Ом ± 10%
• Индуктивность линии: 1,60 мГн ± 20%
• Инерция: 0,046 кг*м ² *10 ^-4
• Энкодер: 17-битный однооборотный магнитный инкрементный энкодер
• Поляки: 10
• Рейтинг IP: IP65
• Диаметр вала: 8 мм
• Длина кабеля: 3 м (опционально доступны длины 1,5 м и 5 м)
