Распродажа в Китае: круглый бесщёточный мотор постоянного тока 24 В 101 Вт с редуктором, 11,42 Нм (1617,20 унций-дюймов), планетарный редуктор 51:1

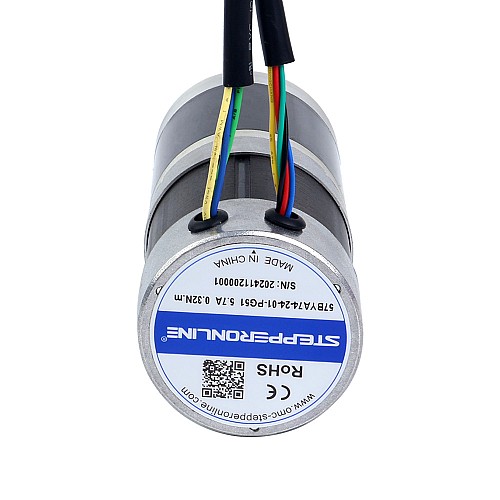

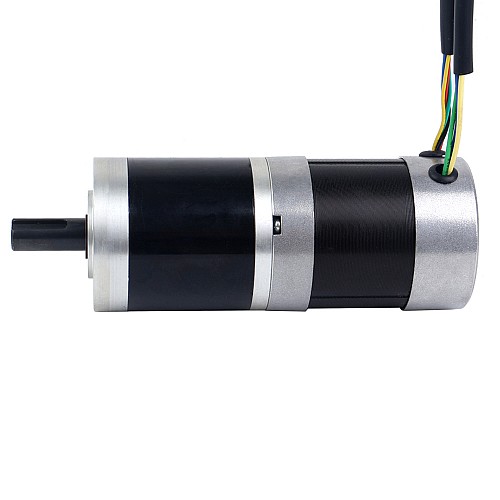

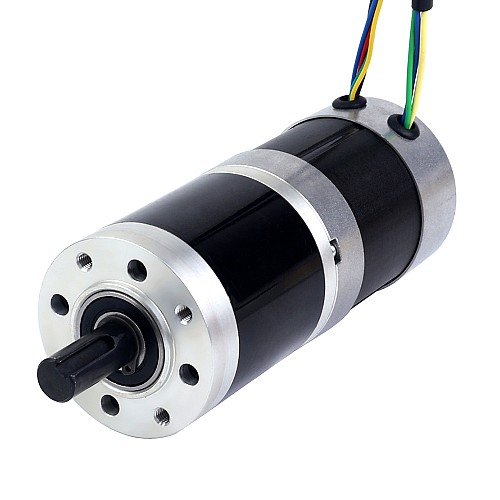

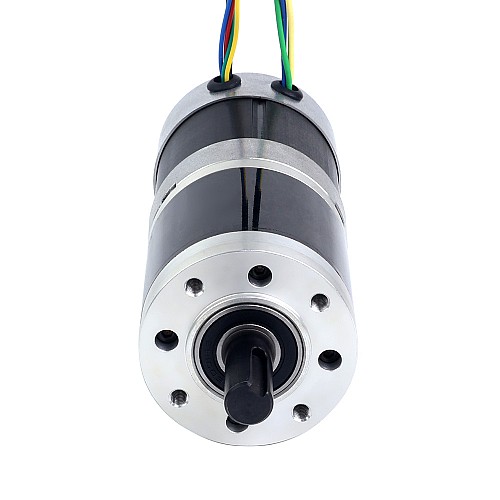

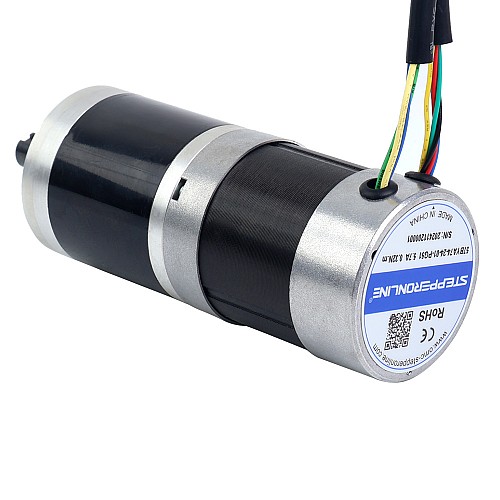

Это бесщёточный двигатель постоянного тока 24 В мощностью 101 Вт с фланцем диаметром 57 мм. Встроенный планетарный редуктор с передаточным числом 51:1 обеспечивает номинальный крутящий момент 11,42 Н·м (1617,20 унций·дюйм). Цилиндрический корпус подходит для установки в особых условиях.
Это идеальное решение для приложений управления движением, требующих высокого крутящего момента, высокой точности, максимальной эффективности и компактной структуры, таких как медицинское оборудование, робототехника и другие промышленные приложения и т. д.

Электрические характеристики

• Номер детали производителя: 57BYA74-24-01-PG51
• Фаза: 3
• Поляки: 4
• Номинальное напряжение: 24 В
• Номинальный крутящий момент без коробки передач: 0,32 Нм (45,32 унций-дюйм)
• Номинальный крутящий момент с коробкой передач: 11,42 Нм (1617,20 унций-дюймов)
• Номинальная мощность: 101 Вт
• Номинальная скорость: 59 об/мин
• Скорость без коробки передач: 3000 об/мин
• Номинальный ток: 5,70 А
• Сопротивление/фаза: 0,43±10%Ом
• Индуктивность/фаза: 1,18±20%мГн
• ОБРАТНАЯ ЭДС: 4,8±5%В/тыс.мин.
• Датчик: Холл
• Класс изоляции: B 130°C[266°F]

Физические характеристики

• Тип редуктора: Планетарный редуктор
• Передаточное отношение: 51:1
• Размер оправы: Φ57 мм
• Длина тела: 135,5 мм
• Диаметр вала: Φ12 мм
• Длина вала: 30 мм
• Тип вала: Шпоночный
• Количество отведений: 8
• Длина вывода: 500 мм
• Вес: 1,57 кг
