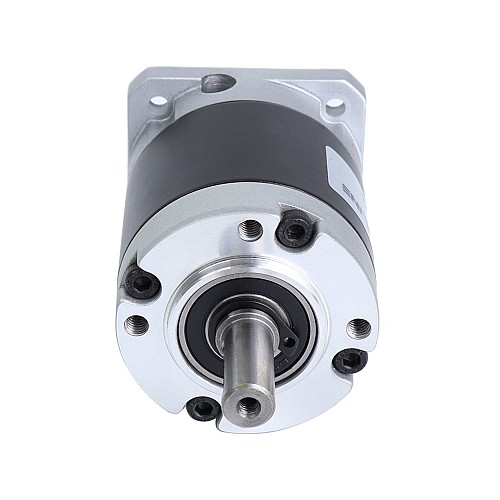

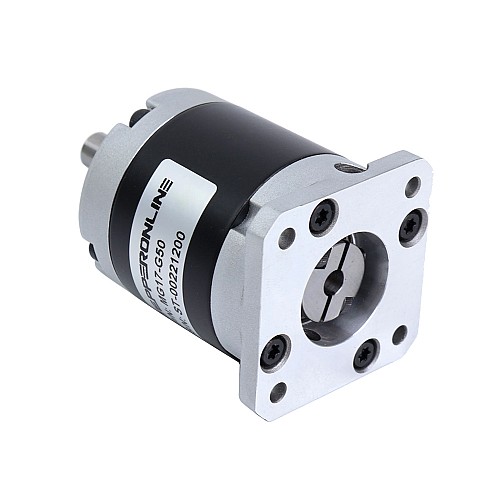

Планетарный редуктор серии MG с передаточным отношением 50:1 и люфтом 50 угловых минут для шагового двигателя Nema 17

Размер редуктора составляет 42 x 42 мм, а диаметр входного вала — 5 мм. Этот высокоточный планетарный редуктор относится к серии MG с передаточным отношением 50:1 и максимальным люфтом 50 угловых минут. В отличие от стальных шестерён серии EG, шестерни серии MG изготовлены методом порошковой металлургии. Это отличный выбор для применений, требующих высокой точности при низкой стоимости.

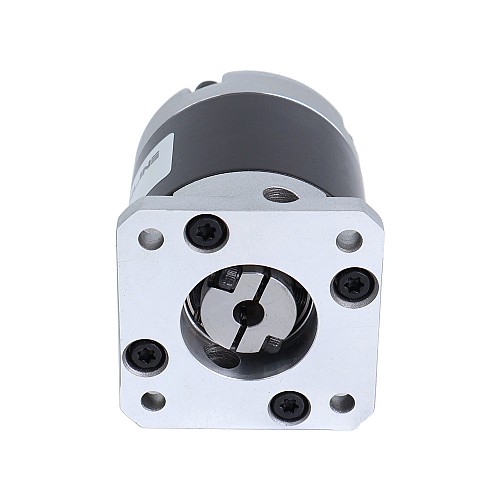

Этот встроенный планетарный редуктор имеет встроенную муфту входного вала, которая может соответствовать стандартному шаговому двигателю Nema 17 с коротким валом 5 мм, бесщеточному двигателю постоянного тока и щеточному двигателю постоянного тока.
Одним из совместимых двигателей является 17HS15-1584S, для других двигателей обратитесь в нашу службу технической поддержки, чтобы заказать вал двигателя по индивидуальному заказу.

Технические характеристики коробки передач

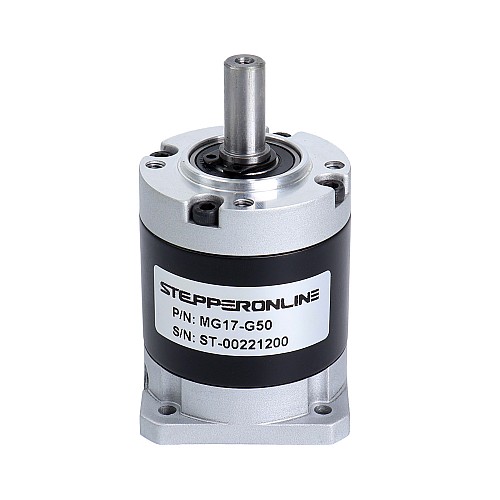

• Номер детали: MG17-G50
• Тип коробки передач: планетарная прямозубая
• Материал шестерни: порошковая металлургия
• Передаточное отношение: 50:1
• Эффективность: 80%
• Инерция ротора: 0,03 кг·см²
• Люфт на холостом ходу: <=50 угл. мин.
• Максимально допустимый крутящий момент: 10 Нм (88,51 фунт-дюйм)
• Шум: <=55 дБ(1000 об/мин)/65 дБ(3000 об/мин)
• Степень водонепроницаемости: IP54
• Срок службы: 20000 часов

Физические характеристики

• Размер оправы: 42 x 42 мм
• Длина коробки передач: 51 мм
• Тип выходного вала: Шпоночный паз
• Диаметр выходного вала: Φ8 мм
• Длина выходного вала: 21,5 мм
• Диаметр входного вала: Φ5 мм
• Длина входного вала: 6,5–10,5 мм
