Круглый Nema 14 0,9 градуса 9,5 Н·см (13,5 унций·дюйм) 0,43 А Φ36x21,5 мм со шкивом

1 отзывов - Написать отзыв

руб.1178

5 + руб.1122

10 + руб.1072

50 + руб.1026

100 + руб.984

В наличии: 10000
Модель: 14HR09-0434S-C1
Вес брутто: 0.35kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 218

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

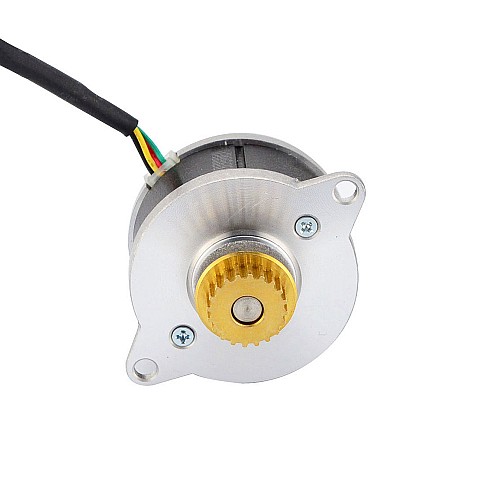

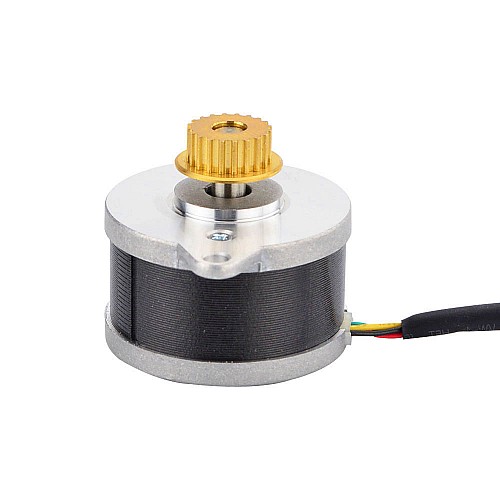

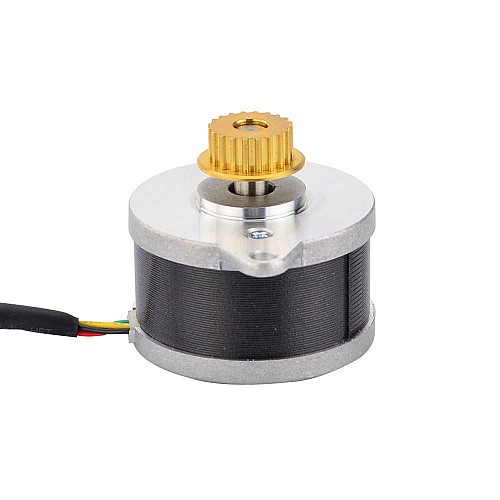

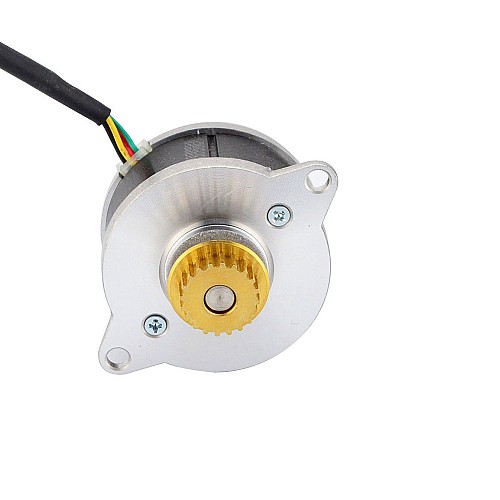

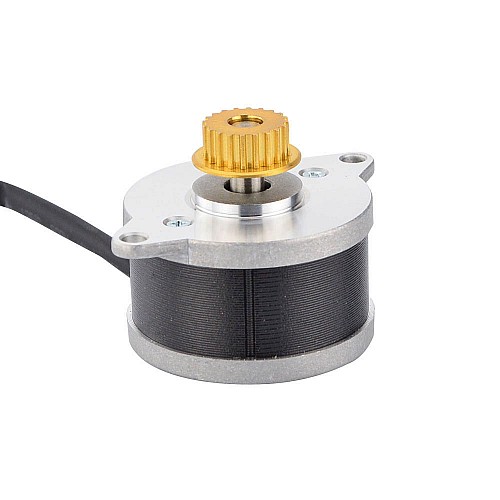

Этот круглый гибридный биполярный шаговый двигатель Nema 14 с углом шага 0,9° и размерами Φ36x21,5 мм имеет 4 провода, каждая фаза потребляет 0,43 А при 3,83 В и удерживающий момент 9,5 Н·см (13,5 унций·дюйм). Доступен шкив MXL с 20 зубьями, отличный выбор для камер и мониторов.

Электрические характеристики

Номер детали производителя: 14HR09-0434S-C1
Тип двигателя: биполярный шаговый
Угол шага: 0,9 градуса
Удерживающий момент: 9,5 Н·см (13,5 унций·дюйм)
Номинальный ток/фаза: 0,425 А
Фазовое сопротивление: 9,0 Ом
Индуктивность: 5,0 мГн±20%(1 кГц)
Класс изоляции: B 130°C[266°F]

Физические характеристики

Размер оправы: Φ36,5 мм
Длина тела: 21,5 мм
Диаметр вала: Φ5 мм
Длина вала: 11,7 мм
Профиль шкива: MXL
Количество зубов: 20
Шаг шкива: 2,032 мм
Диаметр делительной окружности: Φ12.94
Диаметр окружности присоединения: Φ12,43
Материал шкива: латунь H59
Количество выводов: 4 с разъемом PH-4
Длина вывода: 120 мм
Вес: 130 г

Связь

А+	А-	B+	Б-
Черный	Зеленый	Красный	Синий

Тип продукта
Тип продукта	Гибридный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	5
Номинальный ток (А)	0.425
Угол шага (град.)	0.9
Удерживающий крутящий момент (унции на дюйм)	13.5
Удерживающий момент (Нсм)	9.5
Фазовое сопротивление (Ом)	9
Физические характеристики
Вес(г)	130
Диаметр вала (мм)	5
Длина вала (мм)	11.7
Длина вывода (мм)	120
Длина тела (мм)	21.5
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Одновальный/Двухвальный	Один вал
Размер рамы (мм)	Nema 14 (Φ36)
Серия продуктов	С
Тип выхоDного вала	О
