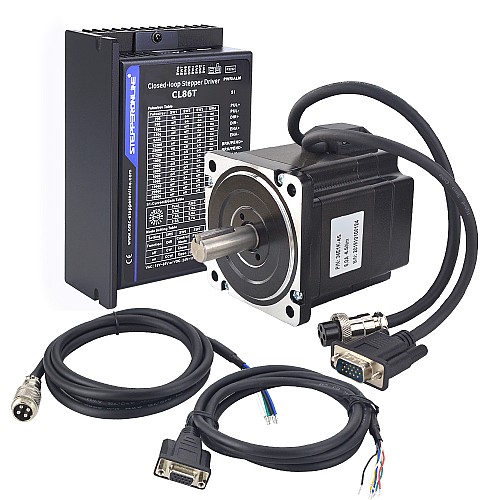

Комплект одноосного шагового двигателя с ЧПУ серии TP с замкнутым контуром, двигатель Nema 34, 4,5 Нм (637,25 унций-дюймов) и драйвер

0 отзывов - Написать отзыв

руб.9959

5 + руб.9355

10 + руб.8821

50 + руб.8344

100 + руб.7916

В наличии: 10000
Модель: 1-CL86T-P45-V41
Вес брутто: 3.90kg
Сертифицировано: ISO, CE

Products Sold: 45

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

В этот комплект ЧПУ входит:

1 x 34E1K-45: шаговый двигатель Nema 34 серии P с замкнутым контуром, 4,5 Н·м/637,25 унций·дюйма с энкодером 1000 имп/об
1 x CL86T-V41: драйвер шагового двигателя с замкнутым контуром V4.1 0–8,0 А 18–80 В переменного тока/24–110 В постоянного тока для шагового двигателя Nema 34
1 x CM2M-18: удлинительный кабель двигателя RV-4 AWG18 длиной 1,7 м (67 дюймов) с авиационным штекером GX16 для шаговых двигателей Nema 34 с замкнутым контуром.
1 x CE2M: Удлинительный кабель энкодера 1,7 м (67 дюймов) для шагового двигателя с замкнутым контуром
1 x CABLE-PC-1: отладочный кабель RS232

Характеристики двигателя

Номер детали: 34E1K-45
Количество фаз: 2
Удерживающий момент: 4,5 Нм (637,25 унций-дюймов)
Номинальный ток/фаза: 6,0 А
Сопротивление фазы: 0,34 Ом
Индуктивность: 2,4 мГн ± 20% (1 кГц)
Размер рамы: 86 x 86 мм
Длина корпуса: 74 мм
Диаметр вала: Φ14 мм
Длина вала: 37 мм
Длина шпоночного паза: 25 мм
Количество выводов: 4
Длина вывода: 270 мм
Класс изоляции: B 130 °C [266 °F]

Характеристики энкодера

Тип выходной цепи: Дифференциальный тип
Каналы выходного сигнала: 2 канала
Напряжение питания мин.: 5 В
Напряжение питания макс.: 5 В
Высокое выходное напряжение: <4 В
Низкое выходное напряжение: <1 В

Характеристики драйвера

Пиковый выходной ток: 0~8,0 А
Входное напряжение: +18~80 В переменного тока/24~110 В постоянного тока
Ток логического сигнала: 7~16 мА (типично 10 мА)
Частота входного импульса: 0~200 кГц
Доступен отладочный интерфейс RS232
Быстрый отклик, отсутствие задержек и практически отсутствие времени установления
Высокий крутящий момент при запуске и низкой скорости, высокая жесткость в состоянии покоя
Предлагает производительность, подобную сервоприводу, по гораздо более низкой цене

Подключение двигателя и энкодера

PIN	1	2	3	4
Двигатель	A+	A-	B+	B-

PIN	2	3	1	13	11	12
Кодер	VCC	GND	EA+	EA-	EB+	EB-

Подключение удлинительного кабеля двигателя

КОНТАКТ	1	2	3	4
Цвет	Черный	Зеленый	Красный	Синий

Подключение удлинительного кабеля энкодера

PIN	2	3	1	13	11	12
Цвет	Красный	Белый	Черный	Синий	Жёлтый	Зелёный

ОБРАТИТЕ ВНИМАНИЕ: Толстый чёрный провод можно использовать для экранирования, но он не требуется, поэтому вы можете оставить его неподключенным.

CL86T в этом комплекте — это последняя версия 4.1, которая по сравнению с версией 4.0 открывает интерфейс RS232 и предоставляет бесплатный отладочный кабель, что делает настройку параметров более удобной.

Двигатель поставляется с очень гибким кабелем, который можно сгибать 8 миллионов раз без сбоев.

Тип продукта
Тип продукта	Комплект шагового двигателя с замкнутым контуром
Электрические характеристики
Входное опорное напряжение (В)	18 - 80AC/ 24 - 110DC
Имеет ли кривая крутящего момента/тяги?	Да
Количество осей	1
Разрешение кодера	1000PPR
Тип кодировщика	Оптический инкрементальный
Удерживающий крутящий момент (унции на дюйм)	637.25
Удерживающий момент (Нсм)	450
Физические характеристики
Диаметр вала (мм)	14
Длина вала (мм)	37
Источник питания	Нет
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 34 (86 x 86)
Серия продуктов	Серия TP
Тип выхоDного вала	Шпоночный паз

File	Size
34E1K-45_Full_Datasheet.pdf	185.55KB	Download
MotionStudio_v1.4.10.rar	14.35MB	Download
CL86T-V41_Manual.pdf	736.82KB	Download
34E1K-45_Torque_Curve.pdf	100.3KB	Download
