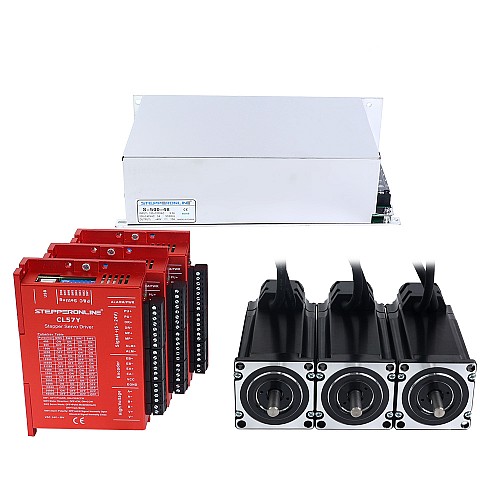

Комплект ЧПУ для 3-осевого шагового двигателя с замкнутым контуром серии YS, двигатель Nema 23 3,00 Нм (424,83 унций-дюйма) с кабелями 1,5 м и блоком питания

• 3 x 23HS40-5004D-E1K-1M5: шаговый двигатель Nema 23 серии S с замкнутым контуром, 3,00 Нм (424,83 унций-дюйма), энкодер 1000 имп/об (4000 циклов/об)
• 3 x CL57Y: Драйвер шагового двигателя серии Y с замкнутым контуром 0–7,0 А, 24–50 В постоянного тока для шаговых двигателей Nema 17, 23, 24
• 1 x S-500-48: импульсный источник питания 500 Вт 48 В 10,5 А 115/230 В

Спецификация двигателя

• Номер детали производителя: 23HS40-5004D-E1K-1M5
• Тип двигателя: биполярный шаговый
• Угол шага: 1,8 градуса
• Удерживающий момент: 3,00 Нм (424,83 унции на дюйм)
• Номинальный ток/фаза: 5,0 А
• Фазовое сопротивление: 0,7 Ом ± 10%
• Индуктивность: 2,3 мГн ± 20% (1 кГц)
• Класс изоляции: B 130°C[266°F]
• Размер оправы: 57 x 57 мм
• Длина корпуса: 122 мм
• Диаметр вала: Φ8 мм
• Длина вала: 22 мм
• Длина D-образного выреза: 15 мм
• Длина кабеля: 1500 мм

Спецификация кодировщика

• Тип выходной цепи: дифференциальный тип
• Тип энкодера: оптический инкрементальный
• Разрешение энкодера: 1000PPR (4000CPR)
• Каналы выходного сигнала: 2 канала
• Мин. напряжение питания: 4 В
• Максимальное напряжение питания: 5 В
• Выходной ток: 100 мА
• Выходное высокое напряжение: 5 В
• Выходное низкое напряжение: 4,5 В
• Максимальная выходная частота: 60 кГц

Спецификация драйвера

• Выходной пиковый ток: 0~7 А (0~5 RMS)
• Входное напряжение: +24~50 В постоянного тока (типичное 36 В постоянного тока)
• Ток логического сигнала: 7~16 мА (типично 10 мА)
• Частота входного импульса: 0~200 кГц
• Длительность импульса: 2,5 мкс
• Сопротивление изоляции: 500 МОм

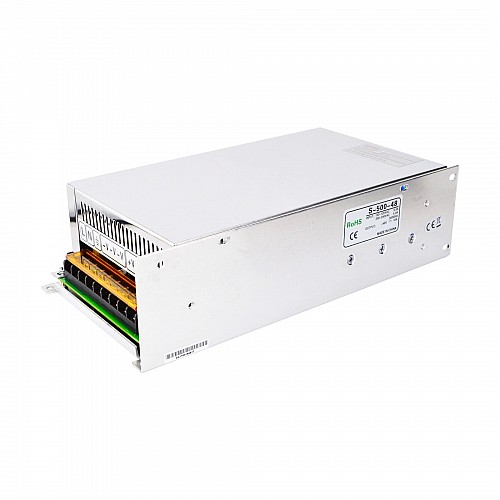

Спецификация блока питания

• Номер детали: S-500-48
• Выход 48 В постоянного тока 10,5 А
• Диапазон входного напряжения переменного тока: 92~135 В/180~264 В переменного тока
• 115 В/230 В переменного тока выбирается переключателем
• Высокая эффективность, низкая стоимость
• Принудительное воздушное охлаждение встроенным вентилятором постоянного тока
• Низкие выходные пульсации и рыскания
• Защита от перегрузки по току, перенапряжения, короткого замыкания и перегрева
• 215*115*50 мм(Д*Ш*В)

Подключение двигателя и энкодера
