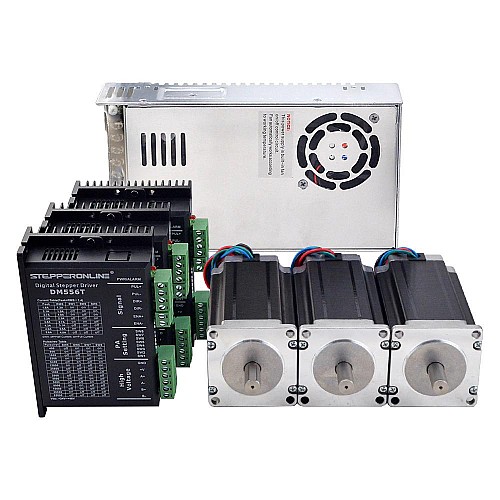

Комплект 3-осевого шагового ЧПУ-двигателя 3,0 Нм (425 унций-дюймов) 4,2 А Nema 23 с драйвером DM556T и источником питания 48 В

• 3 x цифровых шаговых привода 1,8~5,6 А 20-50 В постоянного тока DM556T
• 3 x Nema 23 биполярный 3 Нм (425 унций-дюймов) 4,2 А 57x57x114 мм 4-проводной шаговый двигатель с ЧПУ
• 1 x 500 Вт 48 В 10,5 А 115/230 В импульсный источник питания для шагового двигателя, комплекты для фрезерного станка с ЧПУ

Спецификация двигателя

• Номер детали производителя: 23HS45-4204S
• Тип двигателя: биполярный шаговый
• Угол шага: 1,8 градуса
• Удерживающий момент: 3,0 Нм (425 унций-дюймов)
• Номинальный ток/фаза: 4,2 А
• Фазовое сопротивление: 0,9 Ом
• Индуктивность: 3,8 мГн±20%(1 кГц)
• Размер оправы: 57 x 57 мм
• Длина корпуса: 113 мм
• Диаметр вала: Φ10 мм
• Длина вала: 24 мм
• Длина D-образного выреза: 20 мм
• Количество отведений: 4
• Длина вывода: 400 мм

Связь

Спецификация драйвера

• Антирезонанс для оптимального крутящего момента, сверхплавного движения, низкого нагрева двигателя и шума
• Автоматическая идентификация двигателя и автоматическая настройка параметров для оптимального крутящего момента от двигателей с широким диапазоном
• Управление шагом и направлением (PUL/DIR)
• Многошаговый режим для плавного движения двигателя
• TTL-совместимые и оптически изолированные входы
• Входное напряжение 20-50 В постоянного тока
• 16 выбираемых микрошаговых разрешений от 400 до 25 600 с помощью DIP-переключателей
• 8 выбираемых настроек выходного тока от 1,8 до 5,6 А с помощью DIP-переключателей
• Плавный пуск без «скачка» при включении
• Частота входного импульса до 200 кГц
• Автоматическое снижение тока холостого хода
• Защита от перенапряжения и перегрузки по току

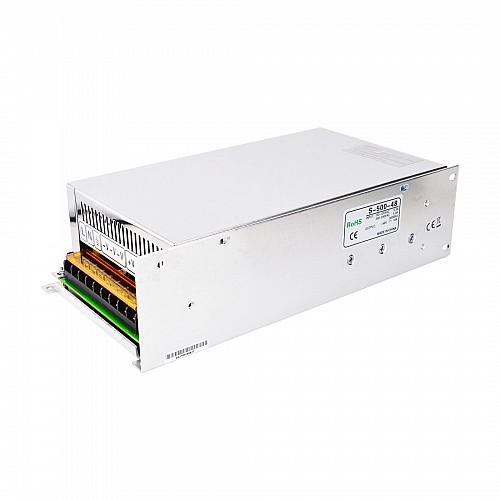

Спецификация мощности

• Выход 48 В постоянного тока 10,5 А
• Диапазон входного напряжения переменного тока: 90~135 В переменного тока/180~264 В переменного тока
• Высокая эффективность, низкая стоимость
• Принудительное воздушное охлаждение встроенным вентилятором постоянного тока
• Низкие выходные пульсации и рыскания
• Защита от перегрузки по току, перенапряжения, короткого замыкания и перегрева
• 215*115*50 мм(Д*Ш*В)
