Интегрированный простой серводвигатель NEMA 23, 130 Вт, 3000 об/мин, 0,45 Н·м (63,73 унции·дюйма), серводвигатель 20–50 В постоянного тока — короткий вал
руб.8699
руб.5221
- В наличии: 200
- Модель: iSV57T-130S-USED
- Вес брутто: 1.49kg
- Сертифицировано: ISO, CE
Интегрированный серводвигатель iSV57T-130S — это бесщёточный двигатель типоразмера 57 мм, интегрированный с 16-битным энкодером и сервоприводом. Благодаря компактному размеру и интегрированным всем компонентам, iSV57T-130S экономит место для монтажа, устраняет необходимость в подключении энкодера и двигателя, снижает помехи, а также сокращает количество кабелей и затраты на рабочую силу. Компактный размер позволяет экономить место для монтажа и время настройки, а также снижать помехи.
iSV57T-130 аналогичен этому двигателю, но имеет более длинный выходной вал. Различия между этими двумя двигателями следующие.
| Модель | Длина вала | Длина вала D-образного сечения |
 |  | 15 мм |
 |  | 27 мм |
Ключевые особенности
- Входное напряжение 20–50 В постоянного тока, выходной пиковый ток 0–6 А
- Ввод команд шага и направления для управления положением
- Совместимый монтажный размер с шаговым двигателем
- Плавное движение двигателя и отличное время отклика
- Изолированные управляющие входы импульса, направления
- Выходы сигналов о положении и неисправности на внешние контроллеры движения для полного управления системой
- Защита от перенапряжения, перегрузки по току и ошибки позиционирования
Электрические характеристики
- Номер детали производителя: iSV57T-130S
- Номинальная мощность (Вт): 130 Вт
- Входное напряжение: +20~50 В постоянного тока (типичное 36 В постоянного тока)
- Номинальный крутящий момент (Нм/унц.дюйм): 0,45/63,73 (Нм/унц.дюйм)
- Пиковый крутящий момент (Нм/унц.дюйм): 1,1/155,80 (Нм/унц.дюйм)
- Номинальная скорость (об/мин): 3000 об/мин
- Пиковая скорость (об/мин): 4000 об/мин
- Выходной пиковый ток: 0~6А
- Кодер: инкрементальный энкодер
- Ток логического сигнала: 7~16 мА (типично 10 мА)
- Частота входного импульса: 0~300 кГц
- Импульсное напряжение: 5 В (подключите последовательно резистор сопротивлением 2 кОм, если напряжение 24 В)
- Сопротивление изоляции: 100 МОм
Физические характеристики
- Размер оправы: 57 x 57 мм
- Длина корпуса: 128 мм
- Диаметр вала: 8 мм
- Длина вала с D-образным вырезом: 15 мм
- Длина вала: 21 мм
- Вес: 1,25 кг
Условия эксплуатации и другие характеристики (Tj = 25℃/77℉)
- Охлаждение: естественное или принудительное
- Окружающая среда: избегать пыли, масляного тумана и едких газов.
- Температура окружающей среды: 0℃ - 40℃
- Влажность: 40–90% относительной влажности
- Рабочая температура (радиатор): макс. 70 ℃
- Вибрация: 10-50 Гц / 0,15 мм
- Температура хранения: -20℃ - 65℃
Товарная накладная
- 1 x iSV57T-130S
- 1 x КАБЕЛЬ-PC-i(PJ): кабель RS232

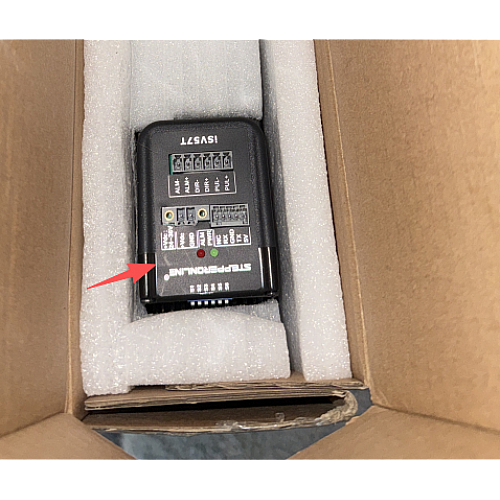

Примечание о состоянии товара: Двигатели со склада в США имеют незначительные царапины на поверхности; двигатели со склада в Германии совершенно новые, только на внешней коробке видны следы загрязнения.
Если вам нужен USB-интерфейс для подключения к ПК, приобретите дополнительный кабель C006.
Длина вала 21 мм может напрямую подходить к планетарному редуктору серии EG .
Значение напряжения не влияет на номинальный крутящий момент серводвигателя, но влияет на номинальную скорость двигателя. Чем ниже напряжение, тем ниже номинальная скорость, которую может развить двигатель.
Более подробную информацию о различиях между всеми серводвигателями, продаваемыми на STEPPERONLINE, можно найти в этой статье .
