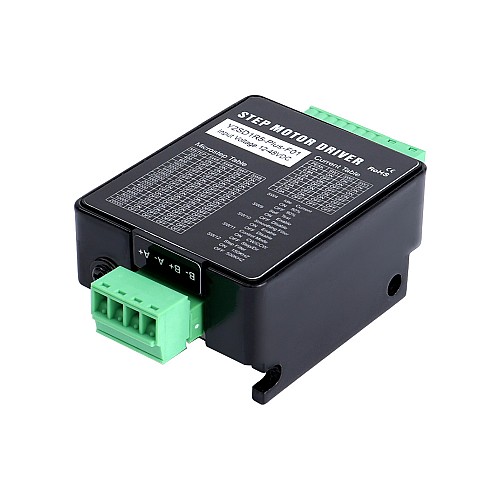

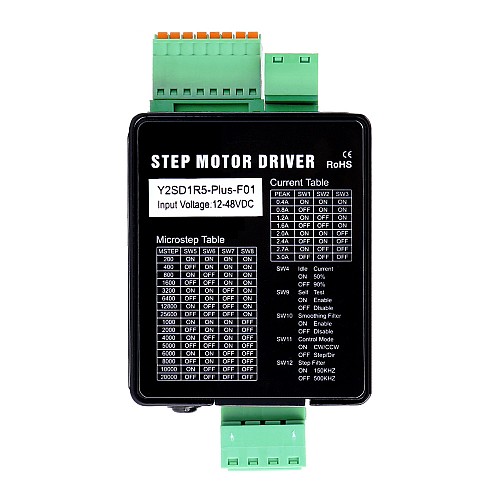

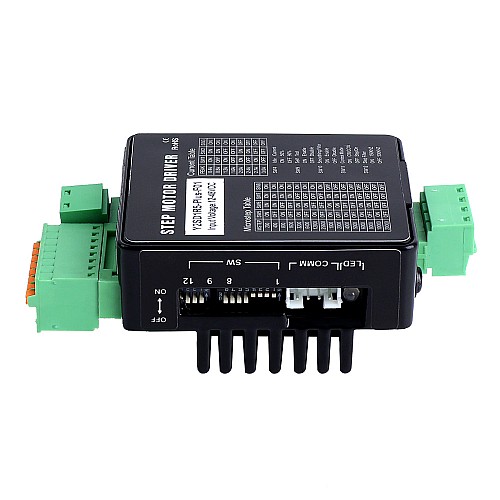

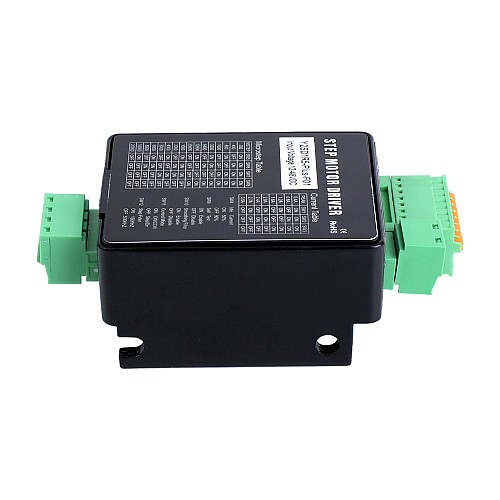

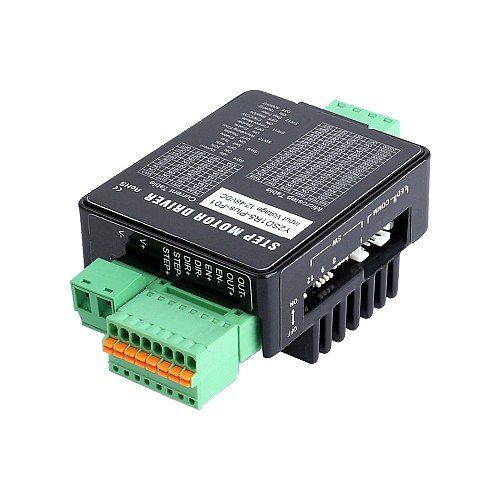

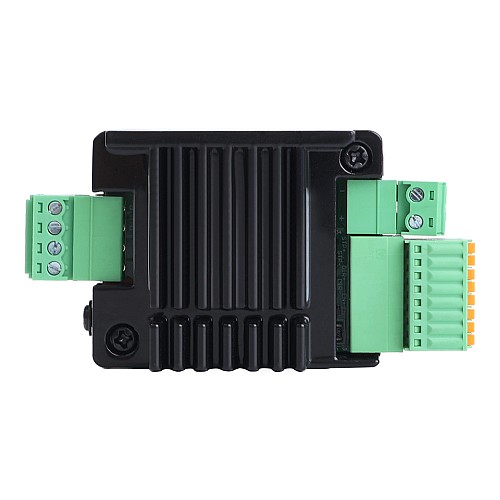

Драйвер шагового двигателя постоянного тока 0,4–3,0 А, 12–48 В постоянного тока, функция сигнализации и управление вводом/выводом для шаговых двигателей Nema 11, 14, 17, 23

Y2SD1R5-PLUS-F01 — это драйвер импульсного шагового двигателя постоянного тока, поддерживающий импульсный и направленный режимы, а также режимы CW/CCW, диапазон входного напряжения составляет 12–48 В постоянного тока, максимальное дополнительное микрошаговое деление составляет 25600 шагов/оборот. Он имеет функции снижения тока на холостом ходу, антирезонанс в диапазоне низких скоростей, фильтрацию входного сигнала, микрошаговое подразделение кода набора номера, самотестирование сообщений об ошибках, выходную сигнализацию и управление вводом-выводом.

Ключевые характеристики

• Управление вводом-выводом
• Антирезонанс
• Плавный крутящий момент на низкой скорости
• Самопроверка и автоматическая настройка
• Входная информация сглаживается для подразделения зазора, а дополнительное подразделение может достигать 25600
• Вход постоянного тока 2-фазный драйвер шагового двигателя
• Защита от перенапряжения, защита от пониженного напряжения, защита от ошибки напряжения; Защита от перегрузки по току, защита от перегрева, защита от перегрузки; Обнаружение обрыва линии двигателя, обнаружение обрыва линии связи и т. д.
• Подходит для шаговых двигателей Nema 11, 14, 17, 23

Электрические характеристики

• Режим управления: импульс + направление/положительный и отрицательный импульс
• Входное напряжение: 12–48 В постоянного тока
• Выходной ток: 0,4–3,0 А
• Сигнал управления: совместим с 5–24 В
• Обратная связь энкодера: нет
• Выход сигнала тревоги: да
