Червячный редуктор 10:1 NMRV40, червячный редуктор, диаметр входного вала 14 мм
руб.3491
5 + руб.3347
10 + руб.3214
50 + руб.3092
100 + руб.2979
- В наличии: Предварительный заказ
- Модель: NMRV40-G10-D14
- Вес брутто: 2.14kg
- Сертифицировано: ISO
Минимальное количество для заказа: 5
Этот червячный редуктор 10:1 предназначен для шагового двигателя Nema 34 или другого двигателя размером 86 x 86 мм. Выходной вал смещен на 90° относительно ведущего вала. Помимо большого корпуса, конструкция без зазоров обеспечивает герметичность и отсутствие необходимости в обслуживании. Это предотвращает утечку и порчу смазки, а также необходимость ее замены.
Технические характеристики коробки передач
- Номер детали производителя: NMRV40-G10-D14
- Тип редуктора: червячный редуктор
- Передаточное отношение: 10:1
- Максимально допустимый выходной крутящий момент: 40 Нм (354,03 фунт-дюйм)
- Максимальная радиальная нагрузка на выход: 1,44 кН
- Тип выхода: полый ствол
- Диаметр выходного отверстия: Φ18 мм
- Тип входного вала: Шпоночный паз
- Диаметр входного вала: Φ14 мм
- Макс. длина входного вала: 35 мм
Примечание
- Рекомендуемая входная скорость <=1500 об/мин.
- Из-за большого люфта червячные редукторы не подходят для позиционирования.
Червячный редуктор модернизирован за счёт использования более качественных материалов. Если вам нужна новая версия, см. NMRVS40-G10-D14 .
Если вы хотите узнать больше о разнице между старыми и новыми червячными передачами, прочитайте эту статью .
Для червячных редукторов обычно рекомендуется использовать тип установки B3. Если вы используете другие типы установки, свяжитесь с нами для индивидуального заказа.
Универсальные варианты входа:
- Дополнительный входной вал: Расширьте конфигурацию редуктора, добавив дополнительный входной вал с противоположной стороны. (Изображение редуктора с дополнительным входным валом).
- Моторный вход (по умолчанию): Подключитесь непосредственно к двигателю для удобной передачи мощности.
- Входной вал (доступен): Подходит для применений с приводом от вала. (Модели различаются по первой букве: M для моторного входа, S для входного вала).
Дополнительные компоненты для настройки:
- Выходной вал, фланец и рычаг момента: Приобретайте эти компоненты отдельно, чтобы точно настроить редуктор под ваши нужды. (Изображение компонентов редуктора).
Варианты цветов для соответствия вашему дизайну:
- Цвет по умолчанию: Серый.
- Дополнительные цвета: Серебристый и синий (Изображение редуктора в разных цветах).
Разнообразие фланцев для различных установок:
- Круглый фланец (по умолчанию): Стандартный выбор для большинства применений.
- Квадратные и специальные монтажные фланцы: Доступны по запросу для специализированных монтажных требований.

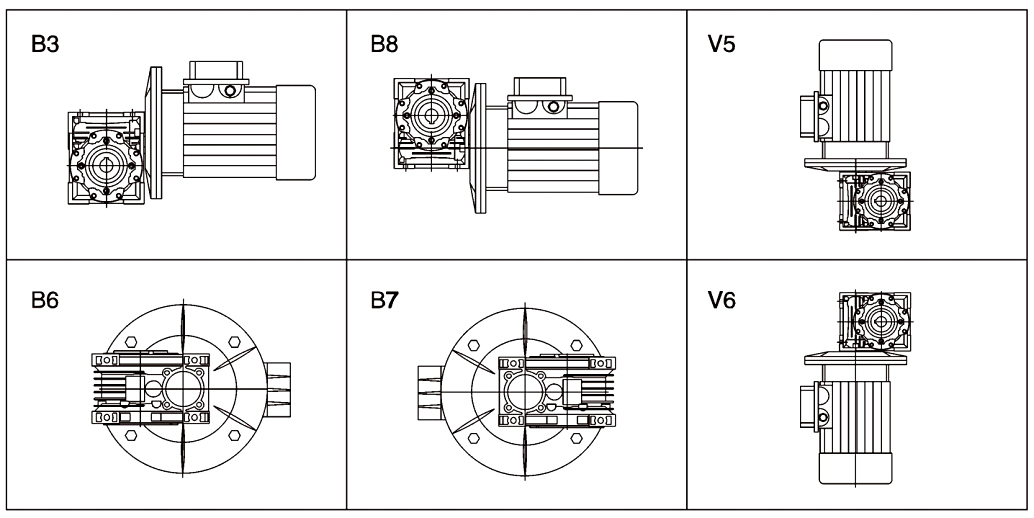

Рекомендации по установке:
- Рекомендуемый тип установки: B3 для оптимальной работы червячного редуктора.
- Доступна индивидуальная настройка: Свяжитесь с нами, если вам нужен другой тип установки для ваших конкретных нужд.
