Бесщеточный мотор постоянного тока 24 В, 60 Вт, 58,9 об/мин, редукторный, 7,00 Нм (991,28 унций-дюймов), планетарный редуктор 50,9:1

0 отзывов - Написать отзыв

руб.4638

5 + руб.4502

10 + руб.4375

50 + руб.4255

100 + руб.4140

В наличии: 10000
Модель: M52B60-24P-30S/G52-50.9S1
Вес брутто: 1.68kg
Сертифицировано: ISO, CE

Products Sold: 0

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

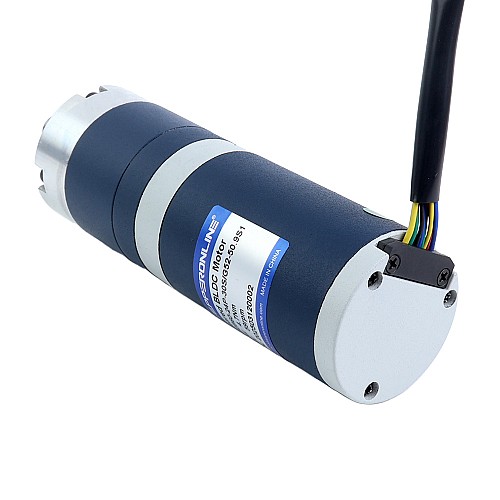

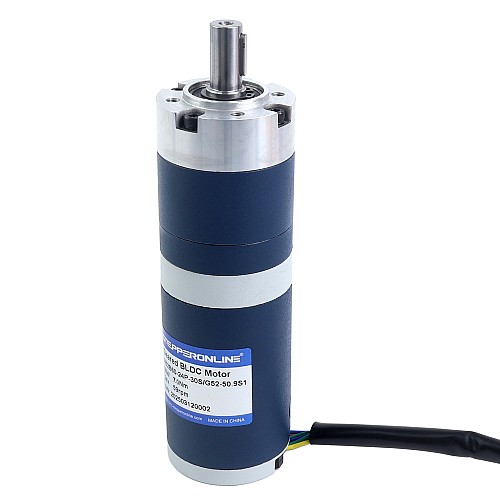

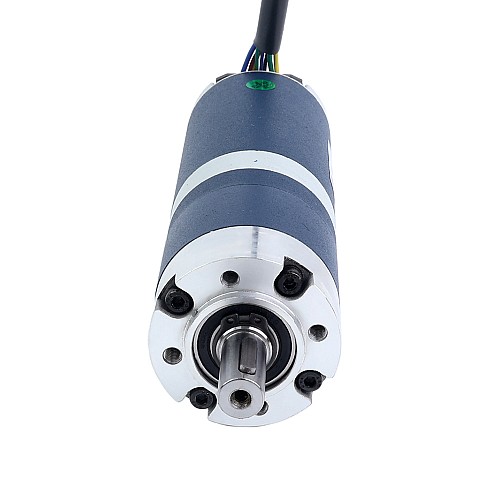

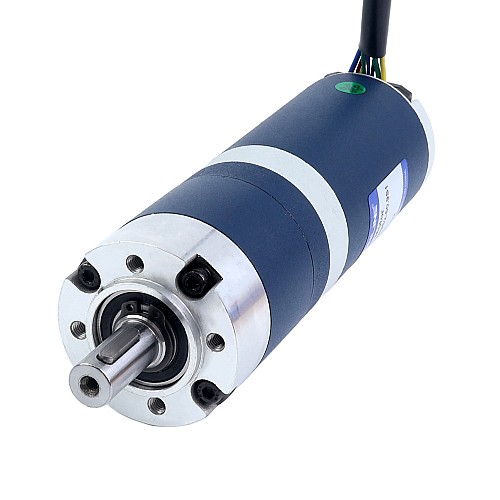

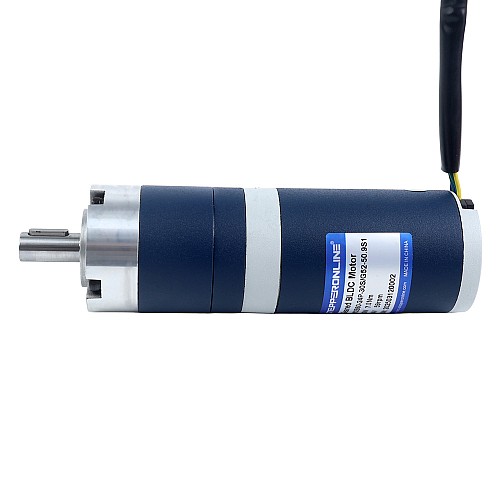

Это бесщёточный двигатель постоянного тока 24 В мощностью 60 Вт с диаметром фланца Φ52 мм, номинальным крутящим моментом 7,00 Н·м (991,28 унций·дюйм) и номинальной скоростью 58,9 об/мин. Он оснащён планетарным редуктором с передаточным числом 50,9:1, обеспечивающим высокий крутящий момент для прецизионных применений. Компактная цилиндрическая конструкция облегчает интеграцию в системы с ограниченным пространством.
Благодаря компактной конструкции, высокой точности, стабильности, низкому уровню шума, длительному сроку службы и низким затратам на техническое обслуживание этот двигатель широко используется в робототехнике, промышленной автоматизации, медицинских приборах, системах безопасности и наблюдения, а также в других ответственных приложениях.

Электрические характеристики

Номер детали: M52B60-24P-30S/G52-50.9S1
Фаза: 3
Поляки: 4
Номинальное напряжение: 24 В
Номинальная мощность: 60 Вт
Номинальный ток: 3,33 А
Номинальный крутящий момент: 7,00 Нм (991,28 унций-дюйм)
Номинальная скорость: 58,9 об/мин
Скорость без коробки передач: 3600 об/мин±10%
Датчик: Датчик Холла
Класс изоляции: B 130°C[266°F]

Физические характеристики

Тип редуктора: Планетарный редуктор
Передаточное отношение коробки передач: 50,9:1
Размер рамы: Φ52 мм
Длина корпуса: 156,4 мм
Тип вала: Шпоночный
Диаметр вала: Φ12 мм
Длина вала: 28 мм
Вес: 1,51 кг

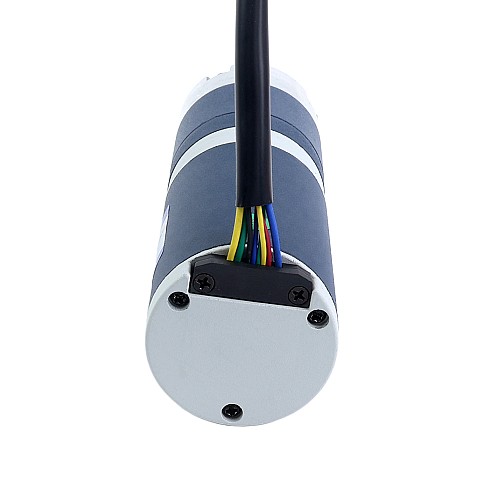

Связь

Провода двигателя			Провода Холла
У	В	В	+	-	Ха	Hb	Хк
Желтый	Зеленый	Синий	Красный	Черный	Желтый	Зеленый	Синий
20AWG			26AWG

Варианты передаточных чисел

Дополнительные передаточные числа и соответствующие им номинальные скорости/крутящие моменты см. в таблице.

Этап	1-ступенчатый			2-ступенчатый
Соотношение	3.71	5.18	6.75	13.7	19.2	25	28.9	35	45.6
Скорость (об/мин)	809	579	444	219	156	120	104	86	66
Крутящий момент (Нм)	0,43	0,59	0,77	1.40	2.00	2.60	3.00	3.60	4.70

Этап	3-ступенчатый
Соотношение	50.9	58.9	71.2	82.3	92.7	99,5	115.1	124	149.9	181.3	236.1	307.5
Скорость (об/мин)	59	51	42	36	32	30	26	24	20	17	13	9.8
Крутящий момент (Нм)	4.70	6.10	7.30	8.50	9.60	10.30	11.90	12.80	15.50	18.70	17.00	16.50

Рекомендуемый драйвер BLDC для этого двигателя — BLD-305S .

Тип продукта
Тип продукта	Редукторный двигатель BLDC
Электрические характеристики
Количество фаз	3
Номинальная мощность (Вт)	60
Номинальная скорость (об/мин)	58.9
Номинальное напряжение (В)	24
Номинальный крутящий момент (Нм)	7
Номинальный ток (А)	3.33
Физические характеристики
Диаметр вала (мм)	12
Длина вала (мм)	28
Длина тела (мм)	156.4
Метод инвентаризации	Выделенный инвентарь
Передаточное отношение	50.9
Размер рамы (мм)	52 раунда
С коробкой передач	Да
Тип выхоDного вала	Шпоночный паз
Тип коробки передач	Планетарный редуктор
