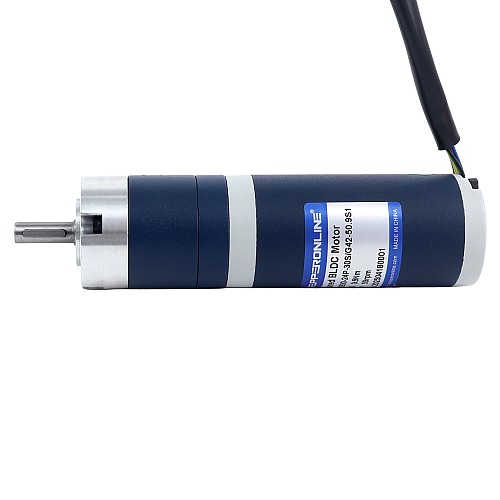

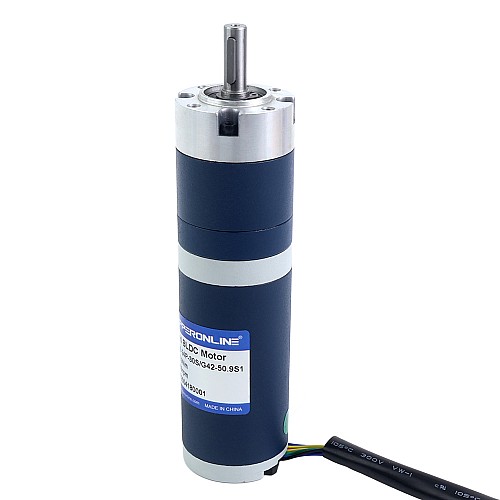

Бесщеточный мотор постоянного тока 24 В 30 Вт 59 об/мин с редуктором 3,50 Нм (495,64 унций-дюйма) планетарный редуктор 50,9:1

Это бесщёточный двигатель постоянного тока 24 В мощностью 30 Вт с диаметром фланца Φ42 мм, номинальным крутящим моментом 3,50 Н·м (495,64 унций·дюйм) и номинальной скоростью 59 об/мин. Он оснащён планетарным редуктором с передаточным числом 50,9:1, обеспечивающим высокий крутящий момент для прецизионных применений. Компактная цилиндрическая конструкция облегчает интеграцию в системы с ограниченным пространством.
Благодаря компактной конструкции, высокой точности, стабильности, низкому уровню шума, длительному сроку службы и низким затратам на техническое обслуживание этот двигатель широко используется в робототехнике, промышленной автоматизации, медицинских приборах, системах безопасности и наблюдения, а также в других ответственных приложениях.

Электрические характеристики

• Номер детали: M42B30-24P-30S/G42-50.9S1
• Фаза: 3
• Поляки: 4
• Номинальное напряжение: 24 В
• Номинальная мощность: 30 Вт
• Номинальный ток: 1,66 А
• Номинальный крутящий момент: 3,50 Нм (495,64 унций-дюйм)
• Номинальная скорость: 59 об/мин
• Скорость без коробки передач: 3400 об/мин±10%
• Датчик: Датчик Холла
• Класс изоляции: B 130°C[266°F]

Физические характеристики

• Тип редуктора: Планетарный редуктор
• Передаточное отношение коробки передач: 50,9:1
• Размер оправы: Φ42 мм
• Длина корпуса: 146,2 мм
• Тип вала: Шпоночный
• Диаметр вала: Φ8 мм
• Длина вала: 25 мм
• Вес: 0,83 кг

Связь

Варианты передаточных чисел

Дополнительные передаточные числа и соответствующие им номинальные скорости/крутящие моменты см. в таблице.
