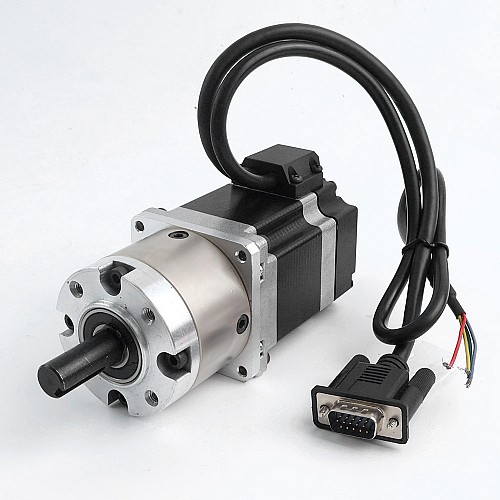

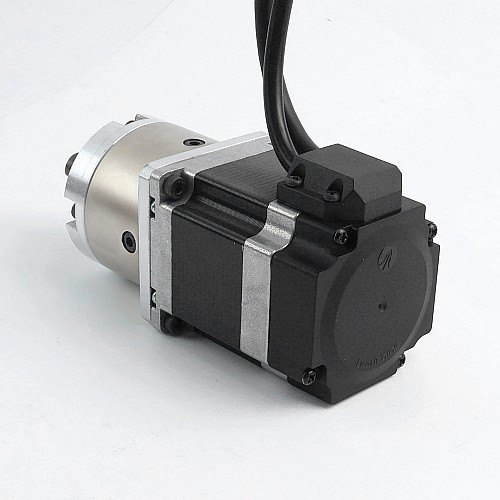

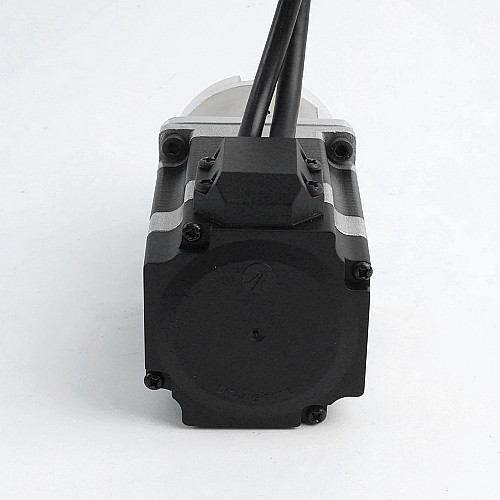

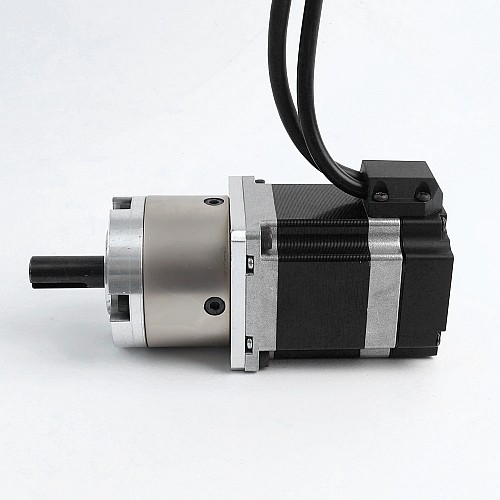

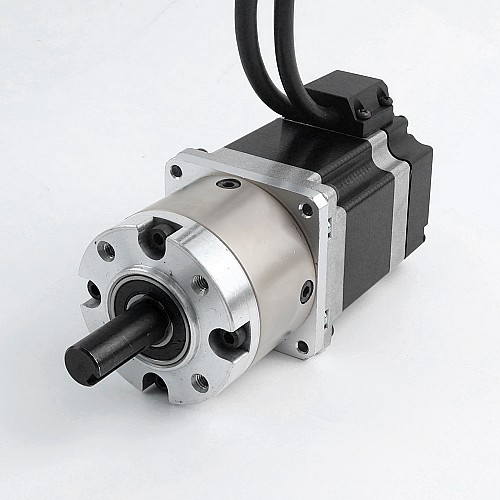

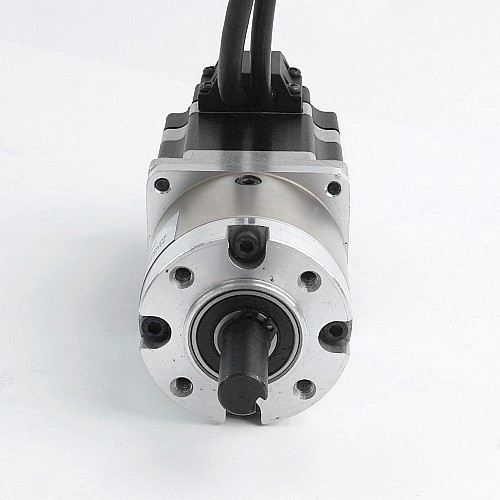

Б/у - Шаговый двигатель Nema 23 с редуктором замкнутого контура, длина 56 мм, передаточное отношение 4:1, энкодер 1000 имп/об (4000 циклов/об)

Used -45 %

0 отзывов - Написать отзыв

руб.4221

руб.2341

В наличии: 10000
Модель: 23HS22-2804D-PG4-E1000-USED
Вес брутто: 1.50kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 0

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Что означает «б/у продукт»?

Б/у продукты STEPPERONLINE — это товары second-sale, которые могут иметь незначительные дефекты (царапины, сколы краски, поврежденная упаковка, измененная длина кабеля и т.д.).
Все б/у продукты проходят строгий контроль качества для обеспечения полной функциональности.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Спецификация двигателя

Номер детали производителя: 23HS22-2804D-PG4-E1000
Тип двигателя: биполярный шаговый
Размер оправы: 57 x 57 мм
Длина двигателя: 56 мм
Угол шага без коробки передач: 1,8 градуса
Удерживающий момент без редуктора: 1,25 Нм (177 унций-дюймов)
Номинальный ток/фаза: 2,8 А
Фазовое сопротивление: 0,9 Ом
Напряжение: 2,6 В
Индуктивность: 2,5 мГн±20%(1 кГц)
Количество отведений: 4
Длина вывода: 500 мм

Технические характеристики коробки передач

Тип коробки передач: Планетарная
Длина коробки передач: 48 мм
Передаточное отношение: 4,25
Эффективность: 90%

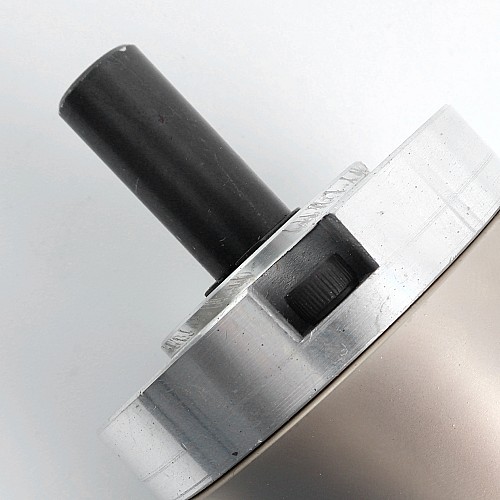

Диаметр вала: Φ12 мм
Длина вала: 30 мм
Длина шпоночного паза: 20 мм
Ширина шпоночного паза: 4 мм
Люфт на холостом ходу: <=3 градуса
Максимально допустимый крутящий момент: 30 Нм (4248,36 унций-дюйм)
Допустимый крутящий момент: 50 Нм (7080..6 унций-дюймов)
Максимальная осевая нагрузка вала: 100 Н
Максимальная радиальная нагрузка на вал: 200 Н

Спецификация кодировщика

Тип энкодера: оптический инкрементальный
Напряжение питания: 5 В
Выходной ток: 55 мА
Разрешение: 1000PPR (4000CPR)
Выходной сигнал: 2 канала
Диаметр отверстия: Φ8 мм
Выходная частота: ≤1 МГц
Скорость вращения: ≤5000 об/мин
Степень защиты: IP20

Связь

ПРИКОЛОТЬ	1	2	3	4
Мотор	А+	А-	B+	Б-

ПРИКОЛОТЬ	1	2	3	11	12	13
Кодер	ЕА+	ВКЦ	Земля	ЭБ+	ЭБ-	EA-

Примечание к состоянию товара: на двигателе есть небольшие царапины.

Электрические характеристики
Индуктивность (мГн)	2.5
Каналы выходного сигнала	2
Номинальный ток (А)	2.8
Разрешение кодера	1000PPR
Тип выходной цепи	Тип дифференциала
Тип кодировщика	Оптический инкрементальный
Удерживающий момент (Нсм)	125
Фазовое сопротивление (Ом)	0.9
Физические характеристики
Диаметр вала (мм)	12
Длина вала (мм)	30
Длина тела (мм)	56
Передаточное отношение	4 : 1
Размер рамы (мм)	Nema 23 (57 x 57)
Рейтинг IP	40
Тип выхоDного вала	D

File	Size
23HS22-2804D-PG4-E1000_Full_Datasheet.pdf	164.54KB	Download
23HS22-2804D-PG4-E1000_Torque_Curve.pdf	149.6KB	Download
23HS22-2804D-PG4-E1000.STEP	6.37MB	Download
