Внешний стек Nema 17 34 мм, вывод 0,4 А, длина 150 мм (4 мм)

0 отзывов - Написать отзыв

руб.0

В наличии: 1
Модель: 17E13S0404DB2-150RS
Вес брутто: 0.75kg
Сертифицировано: ISO, CE, RoHS

Количество

Купить

Вопрос

В избранное Сравнить

Минимальное количество для заказа: 999

Выберите местный склад, получите больше преимуществ!

Клиентам из России рекомендуется в первую очередь использовать локальный склад в России, так как это обеспечивает более быструю доставку, удобное послепродажное обслуживание и позволяет избежать таможенного оформления, экономя время и средства.
Клиенты из всех стран также могут выбрать склад в Китае.

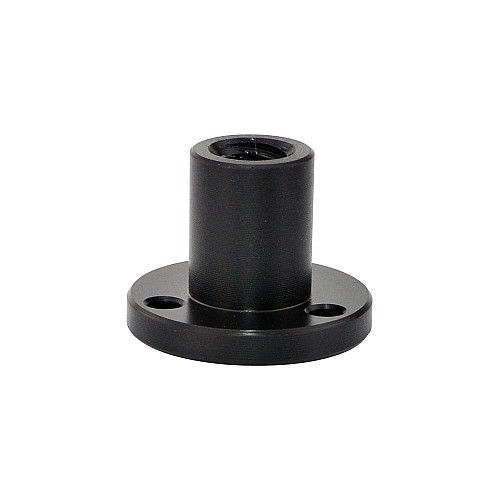

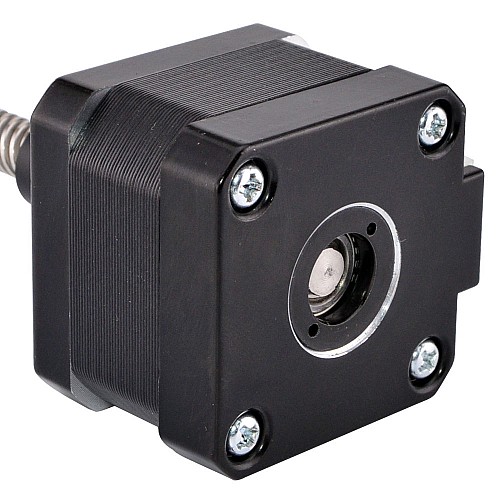

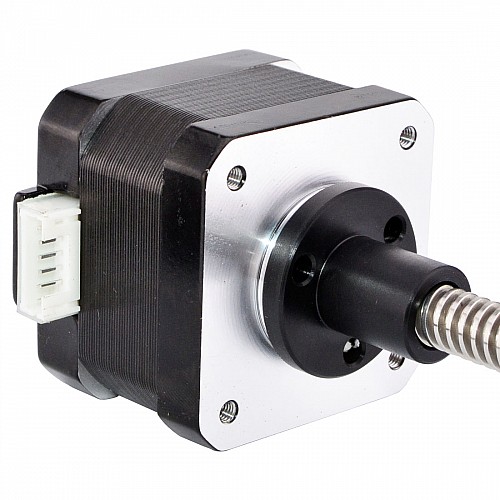

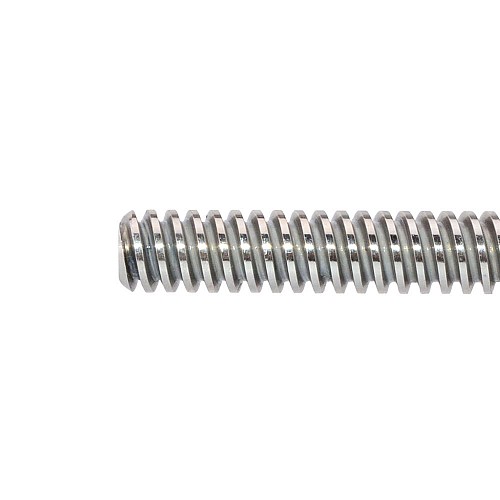

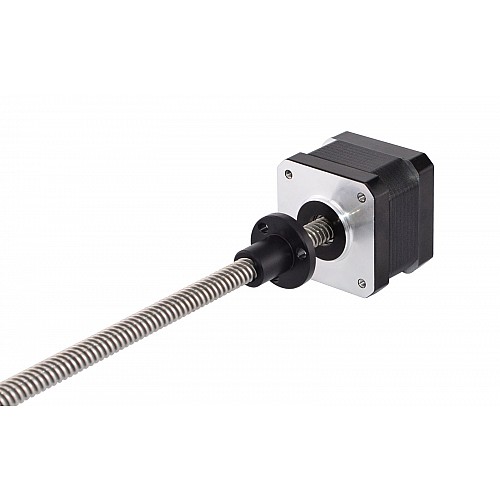

Эта модель — экономичный линейный шаговый двигатель, называемый внешним линейным приводом Nema 17. Двигатель представляет собой 34-миллиметровый шаговый двигатель Nema 17 с углом поворота 1,8 градуса и силой тока 0,4 А. Двигатель интегрирован со стержнем Tr8x4 длиной 150 мм и гайкой из полиоксиметилена (POM), которая перемещается вдоль стержня.

Электрические характеристики

Номер детали производителя: 17E13S0404DB2-150RS(17E13S0404DB-150RS)
Тип двигателя: внешний линейный шаговый двигатель
Угол шага: 1,8 градуса
Удерживающий момент: 0,26 Нм (36,82 унций-дюйм)
Номинальный ток/фаза: 0,4 А
Фазовое сопротивление: 30 Ом
Напряжение: 12 В
Индуктивность: 37 мГн ± 20%(1 кГц)

Физические характеристики

Размер оправы: 42 x 42 мм
Длина тела: 34 мм
Длина ходового винта: 150 мм (5,9055 дюйма)
Диаметр ходового винта: Φ8 мм (0,315 дюйма)
Шаг: 0,02 мм (0,0007874 дюйма)
Шаг/оборот: 4 мм (0,1575 дюйма)
Количество отведений: 4
Длина кабеля: 400 мм
Вес: 400 г

Связь

А+	А-	B+	Б-
Красный	Серый	Желтый	Зеленый

По ряду причин мы временно прекратили производство и продажу этого товара. Заказ невозможен. Альтернативный товар — 17E13S0404DB4-150RS.

Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	37
Номинальный ток (А)	0.4
Угол шага (град.)	1.8
Удерживающий крутящий момент (унции на дюйм)	36.82
Удерживающий момент (Нсм)	26
Фазовое сопротивление (Ом)	30
Физические характеристики
Диаметр ходового винта (мм)	8
Длина вывода (мм)	400
Длина тела (мм)	34
Длина ходового винта (мм)	150
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 17 (42 x 42)
Рейтинг IP	40
Тип линейного двигателя	Внешний(Acme)
Ход/оборот (мм)	4
Ход/Шаг (мм)	0.02
