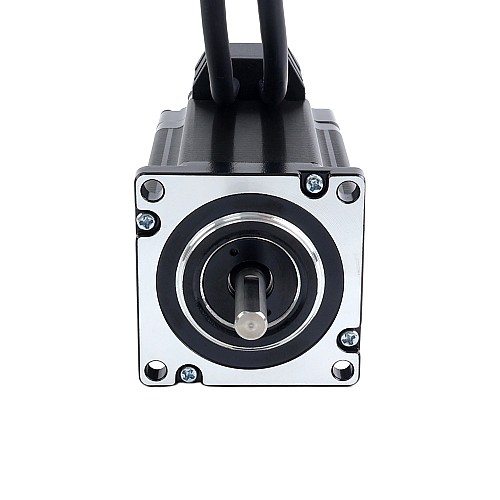

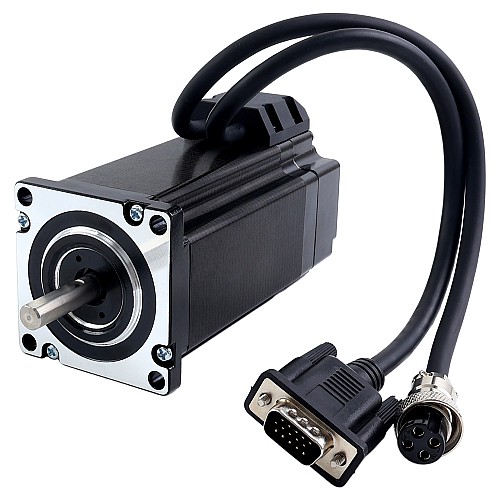

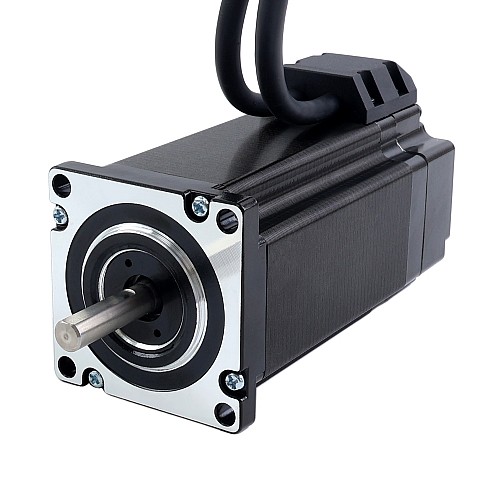

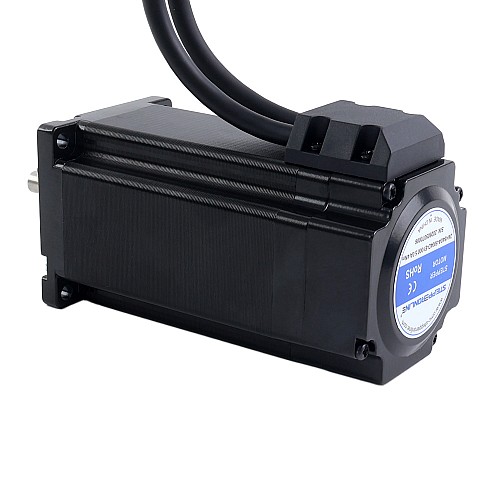

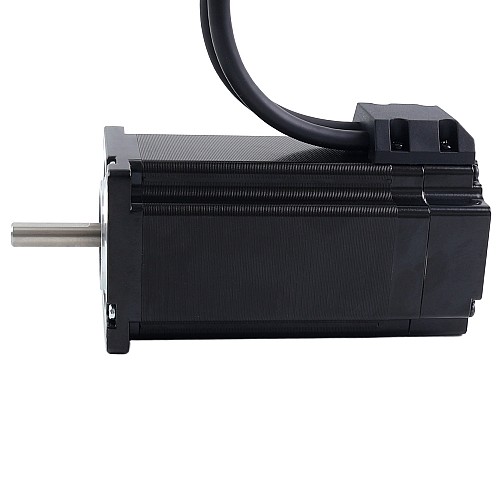

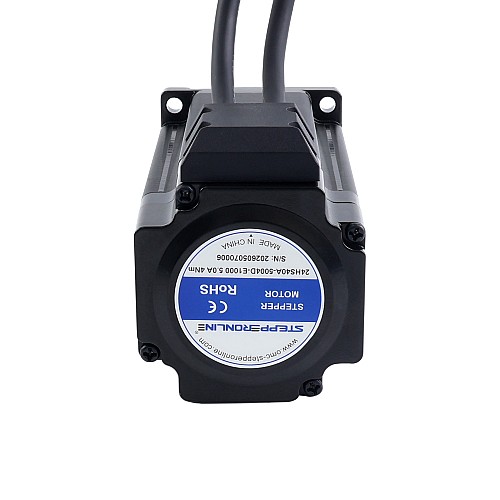

Серия S Стандартный Nema 24 шаговый двигатель с замкнутым контуром 4,0Нм(566,45oz.in) энкодер 1000PPR(4000CPR)

Новый

Серия S Стандартный Nema 24 шаговый двигатель с замкнутым контуром 4,0Нм(566,45oz.in) энкодер 1000PPR(4000CPR)

0 отзывов - Написать отзыв

руб.3090

5 + руб.2963

10 + руб.2845

50 + руб.2737

100 + руб.2636

В наличии: 200
Модель: 24HS40A-5004D-E1000
Вес брутто: 2.00kg
Сертифицировано: ISO, CE, UKCA, RoHS

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В избранное Сравнить

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из России рекомендуется в первую очередь использовать локальный склад в России, так как это обеспечивает более быструю доставку, удобное послепродажное обслуживание и позволяет избежать таможенного оформления, экономя время и средства.
Клиенты из всех стран также могут выбрать склад в Китае.

Этот шаговый двигатель с замкнутым контуром Nema 24 обеспечивает удерживающий момент 4,0Нм(566,45oz.in) и оснащён компактным оптическим инкрементальным энкодером с 2-канальным выходом и разрешением 1000ppr(4000cpr).
В отличие от 24HS40-5004D-E1000, монтажная поверхность этого двигателя и диаметр его вала Ø8 мм с длиной вала 30 мм делают его совместимым со стандартными редукторами и мотор-модулями с входным размером Nema 24, доступными на рынке.

Электрические характеристики

Номер детали производителя: 24HS40A-5004D-E1000
Количество фаз: 2
Угол шага: 1,8 градуса
Удерживающий момент: 4,0 Нм (566,45 унций-дюймов)
Номинальный ток/фаза: 5,0 А
Фазовое сопротивление: 0,6 Ом ± 10%
Индуктивность: 2,6 мГн ± 20% (1 кГц)
Класс изоляции: B 130°C[266°F]

Физические характеристики

Размер оправы: 60 x 60 мм
Длина корпуса: 122 мм
Диаметр вала: Φ8 мм
Длина вала: 30 мм
Длина вала типа D: 24 мм
Длина вывода: 300 мм
Вес: 1,77 кг

Спецификация кодировщика

Тип выходной цепи: Дифференциальный тип
Тип энкодера: оптический инкрементальный
Разрешение энкодера: 1000PPR (4000CPR)
Каналы выходного сигнала: 2 канала
Минимальное напряжение питания: 4,5 В
Максимальное напряжение питания: 5 В
Выходной ток: 25 мА
Выходное высокое напряжение: 4,5 В
Выходное низкое напряжение: 4,2–4,3 В
Максимальная выходная частота: 60 кГц

Связь

ПРИКОЛОТЬ	1	2	3	4
Мотор	А+	А-	B+	Б-

ПРИКОЛОТЬ	2	3	1	13	11	12
Кодер	ВКЦ	ЭГНД	ЕА+	EA-	ЭБ+	ЭБ-

Для этого двигателя подходит кронштейнST-M13.

Двигатель оснащен сверхгибким кабелем, который можно сгибать 8 миллионов раз без повреждения.

Тип продукта
Тип продукта	Шаговый двигатель с замкнутым контуром
Электрические характеристики
Имеет ли кривая крутящего момента/тяги?	Да
Индуктивность (мГн)	2.6
Каналы выходного сигнала	2
Номинальный ток (А)	5.0
Разрешение кодера	1000PPR
Тип выходной цепи	Дифференциал
Тип кодировщика	Оптический инкрементальный
Удерживающий крутящий момент (унции на дюйм)	566.45
Удерживающий момент (Нсм)	400
Фазовое сопротивление (Ом)	0.6
Физические характеристики
Диаметр вала (мм)	8
Длина вала (мм)	30
Длина тела (мм)	122
Размер рамы (мм)	Nema 24 (60 x 60)
