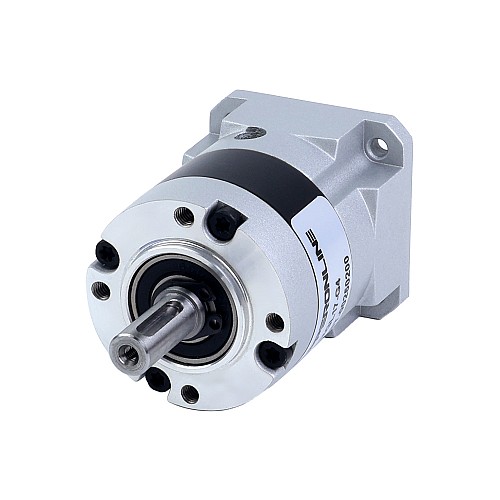

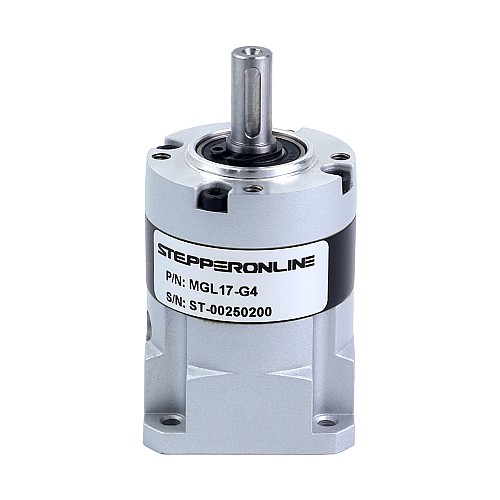

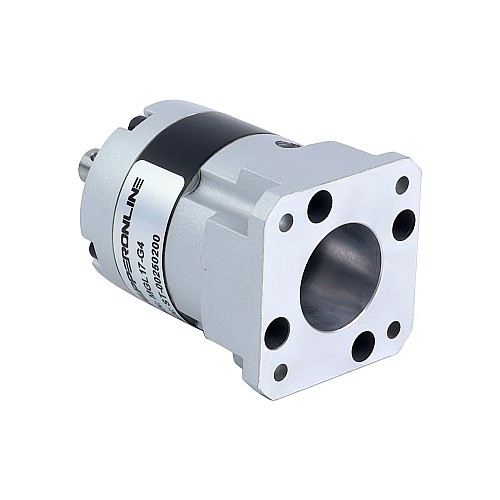

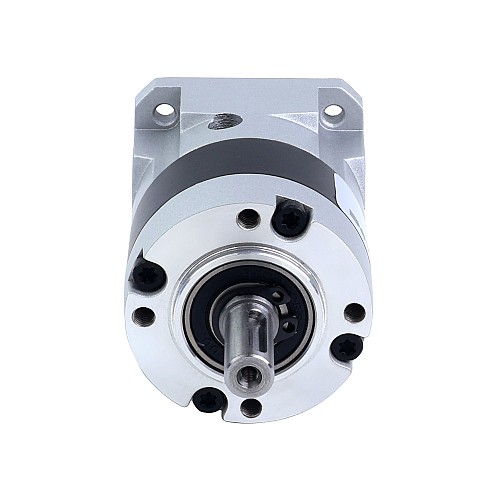

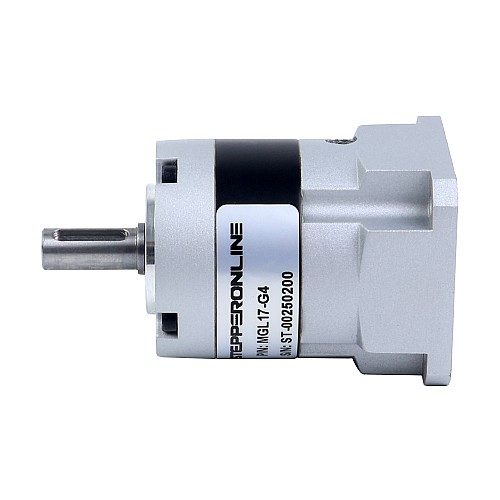

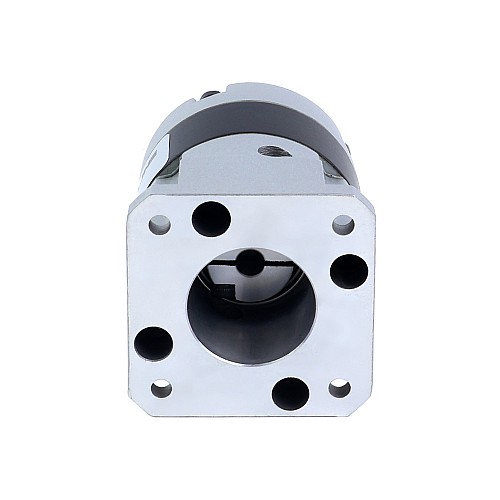

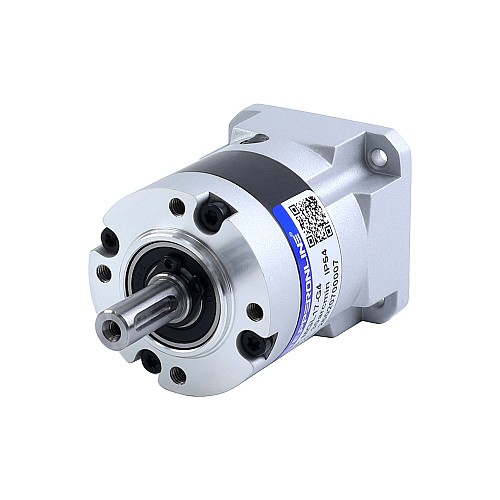

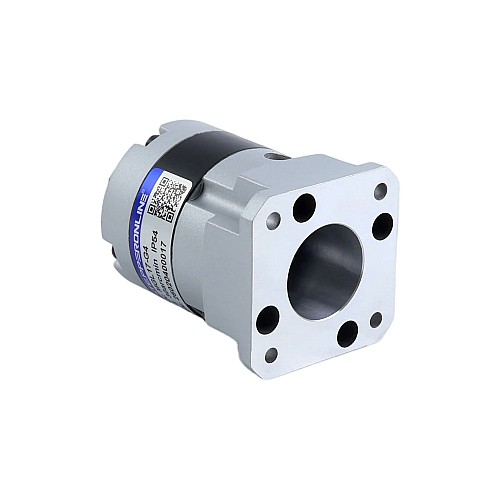

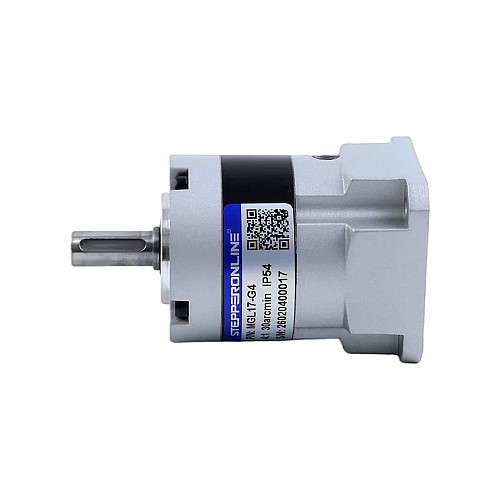

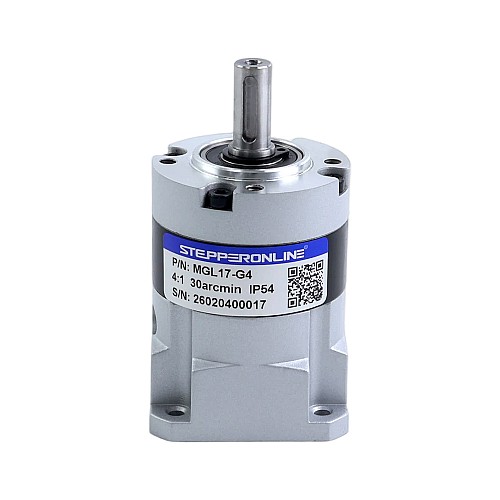

Планетарный редуктор серии MGL, передаточное отношение 4:1, люфт 30 угловых минут для вала 5 мм, стандартный шаговый двигатель Nema 17

0 отзывов - Написать отзыв

руб.1155

5 + руб.1118

10 + руб.1084

50 + руб.1051

100 + руб.1021

В наличии: 10000
Модель: MGL17-G4
Вес брутто: 0.33kg
Сертифицировано: ISO, CE, REACH

Products Sold: 31

Страну кликните｜реальный запас

Отправляется из

Китай

США

Германия

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Высокоточные планетарные редукторы серии MGL имеют передаточное отношение 4:1 и максимальный люфт 30 угловых минут. В отличие от серии MG, серия MGL специально разработана для работы со стандартными двигателями Nema 17 со стандартными валами, что обеспечивает большую гибкость при сочетании двигателя и редуктора.

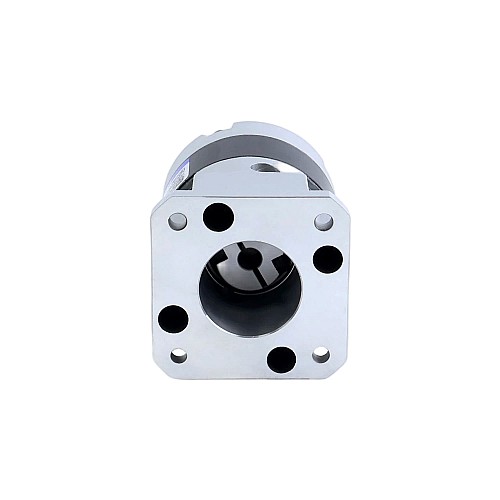

Этот линейный планетарный редуктор оснащен встроенной муфтой входного вала, которая обеспечивает совместимость со стандартными валами диаметром 5 мм, используемыми в шаговых двигателях Nema 17, бесщеточных двигателях постоянного тока и щеточных двигателях постоянного тока.

Технические характеристики коробки передач

Номер детали: MGL17-G4
Тип коробки передач: планетарная прямозубая
Материал шестерни: порошковая металлургия
Передаточное отношение: 4:1
Эффективность: 90%
Инерция ротора: 0,03 кг·см²
Зазор при отсутствии нагрузки: <=30 армин
Максимально допустимый крутящий момент: 9 Нм (79,66 фунт-дюйм)
Допустимый крутящий момент: 18 Нм (159,31 фунт-дюйм)
Максимальная осевая нагрузка вала: 100 Н
Максимальная радиальная нагрузка на вал: 300 Н
Шум: <=55 дБ
Степень водонепроницаемости: IP54
Срок службы: 20000 часов

Физические характеристики

Размер оправы: 42 x 42 мм
Длина коробки передач: 55 мм
Номинальная входная скорость: 1000 об/мин
Максимальная входная скорость: 2000 об/мин

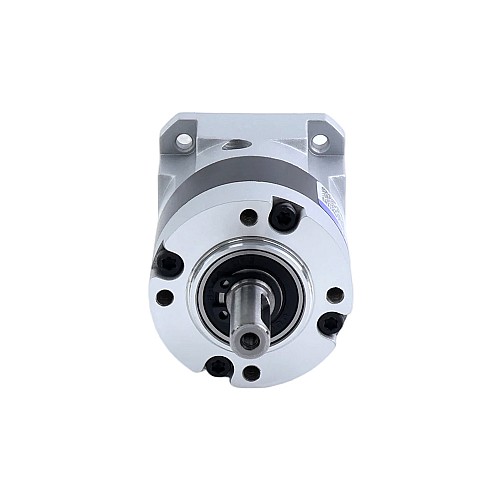

Тип выходного вала: шпоночный паз
Диаметр выходного вала: Φ8 мм
Длина выходного вала: 21,5 мм
Диаметр входного вала: Φ5 мм
Длина входного вала: 21,5–25 мм

Редукторы серии MGL идеально подходят для стандартных двигателей Nema 17 с длиной вала 21,5–25 мм.

Физические характеристики
Диаметр входного вала (мм)	5
Диаметр выходного вала (мм)	8
Длина входного вала (мм)	21.5 - 25
Длина выходного вала (мм)	21.5
Длина коробки передач (мм)	55
Зазор при отсутствии нагрузки	<=30 армин
Материал шестерни	Порошковая металлургия
Метод инвентаризации	Выделенный инвентарь
Передаточное отношение	4
Размер рамы (мм)	42 х 42
Серия продуктов	MGL
Соответствие размера двигателя	Шаговый двигатель Nema 17
Тип выхоDного вала	Шпоночный паз
Тип коробки передач	Планетарный Шпорный
