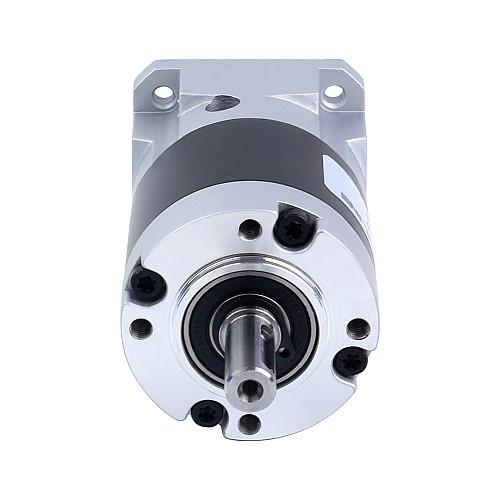

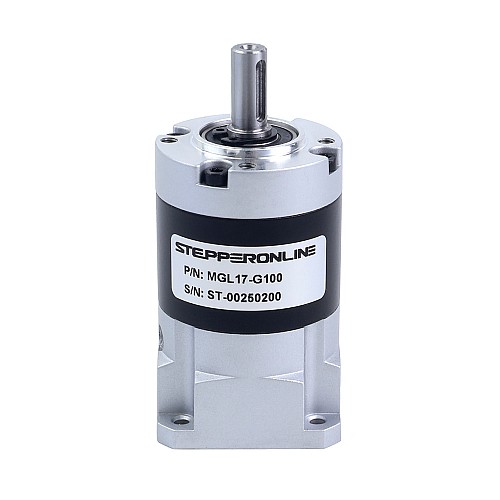

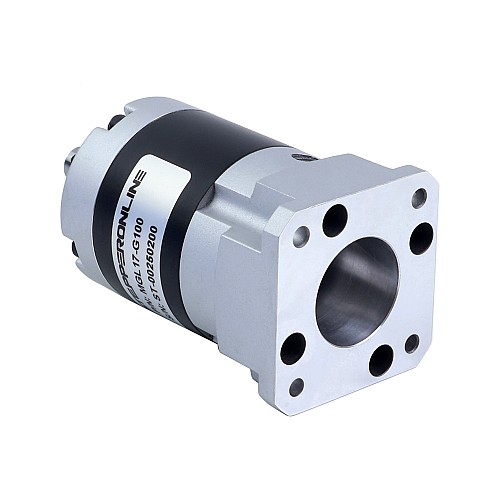

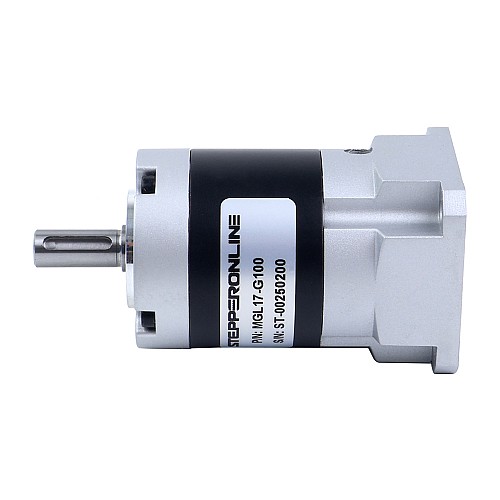

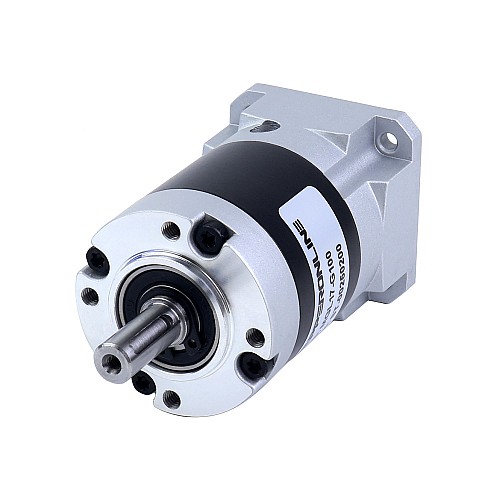

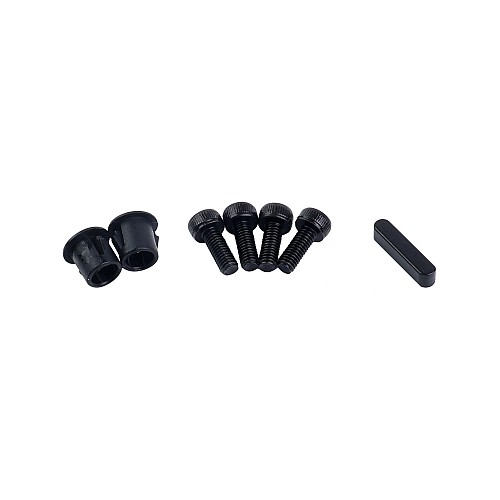

Планетарный редуктор серии MGL, передаточное отношение 100:1, люфт 45 угловых минут для вала 5 мм, стандартный шаговый двигатель Nema 17

Высокоточные планетарные редукторы серии MGL имеют передаточное отношение 100:1 и максимальный люфт 45 угловых минут. В отличие от серии MG, серия MGL специально разработана для поддержки стандартных двигателей Nema 17 со стандартными валами, что обеспечивает большую гибкость при сочетании двигателя и редуктора.

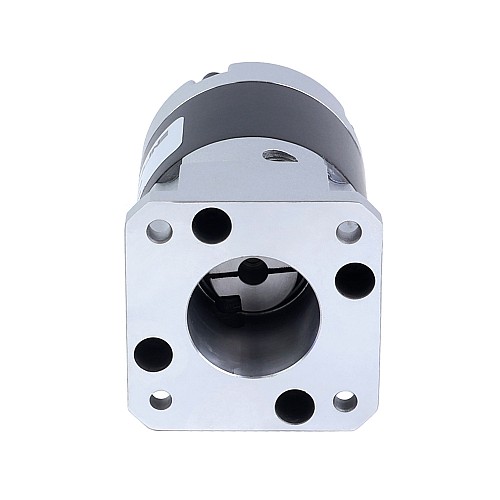

Этот линейный планетарный редуктор оснащен встроенной муфтой входного вала, которая обеспечивает совместимость со стандартными валами диаметром 5 мм, используемыми в шаговых двигателях Nema 17, бесщеточных двигателях постоянного тока и щеточных двигателях постоянного тока.

Технические характеристики коробки передач

• Номер детали: MGL17-G100
• Тип коробки передач: планетарная прямозубая
• Материал шестерни: порошковая металлургия
• Передаточное отношение: 100:1
• Эффективность: 80%
• Инерция ротора: 0,03 кг·см²
• Зазор при отсутствии нагрузки: <=45 армин
• Максимально допустимый крутящий момент: 10 Нм (88,51 фунт-дюйм)
• Допустимый крутящий момент: 20 Нм (117,02 фунт-дюйм)
• Максимальная осевая нагрузка вала: 100 Н
• Максимальная радиальная нагрузка на вал: 300 Н
• Шум: <=55 дБ
• Степень водонепроницаемости: IP54
• Срок службы: 20000 часов

Физические характеристики

• Размер оправы: 42 x 42 мм
• Длина коробки передач: 66 мм
• Номинальная входная скорость: 1000 об/мин
• Максимальная входная скорость: 2000 об/мин
• Тип выходного вала: шпоночный паз
• Диаметр выходного вала: Φ8 мм
• Длина выходного вала: 21,5 мм
• Диаметр входного вала: Φ5 мм
• Длина входного вала: 21,5–25 мм
